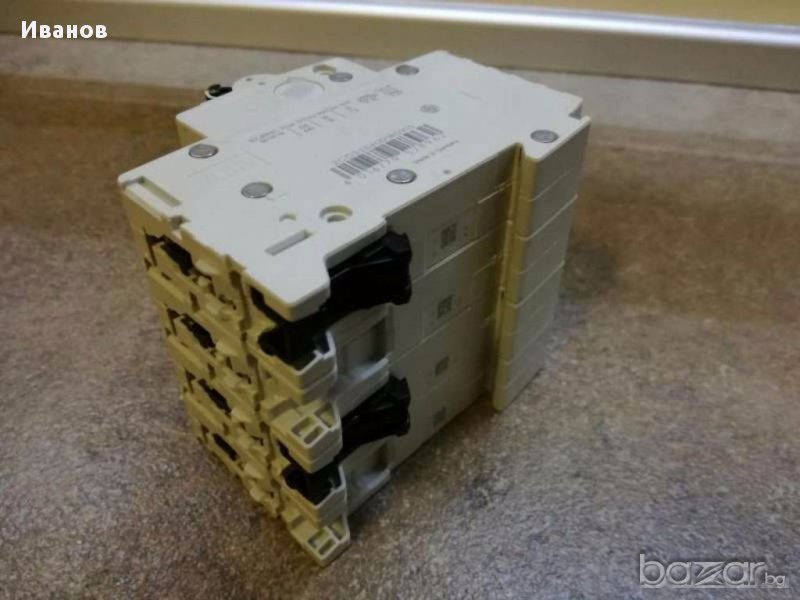

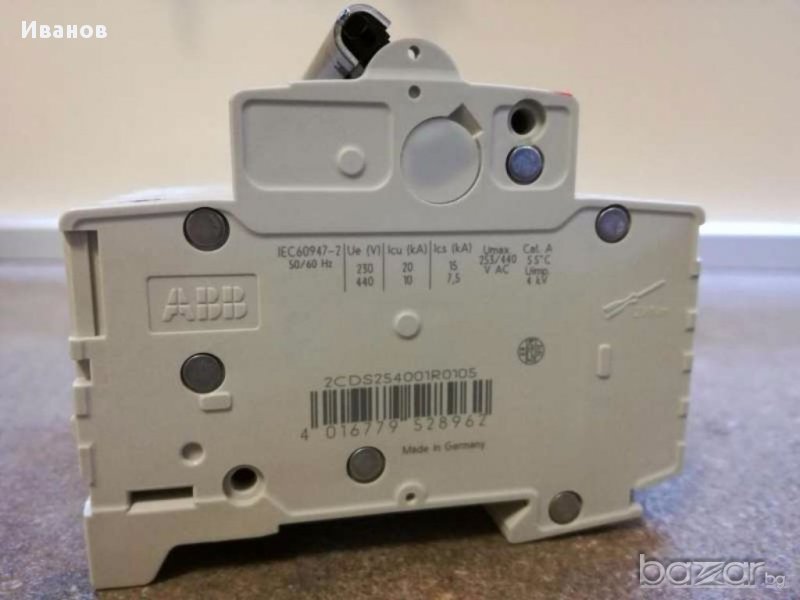

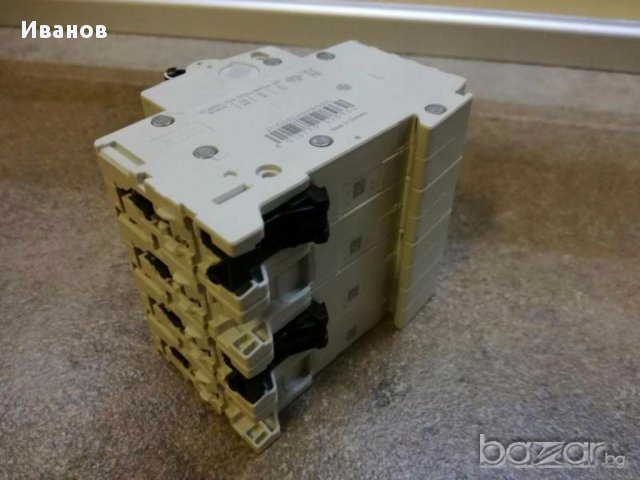

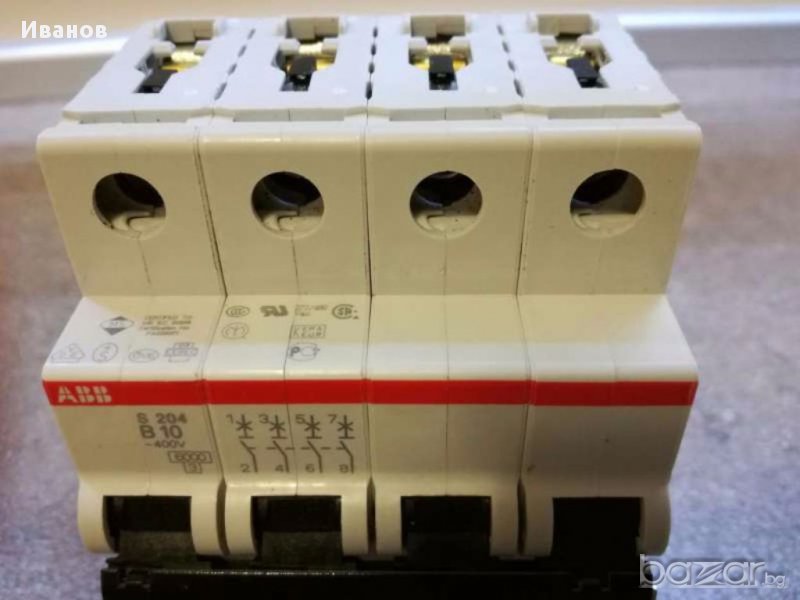

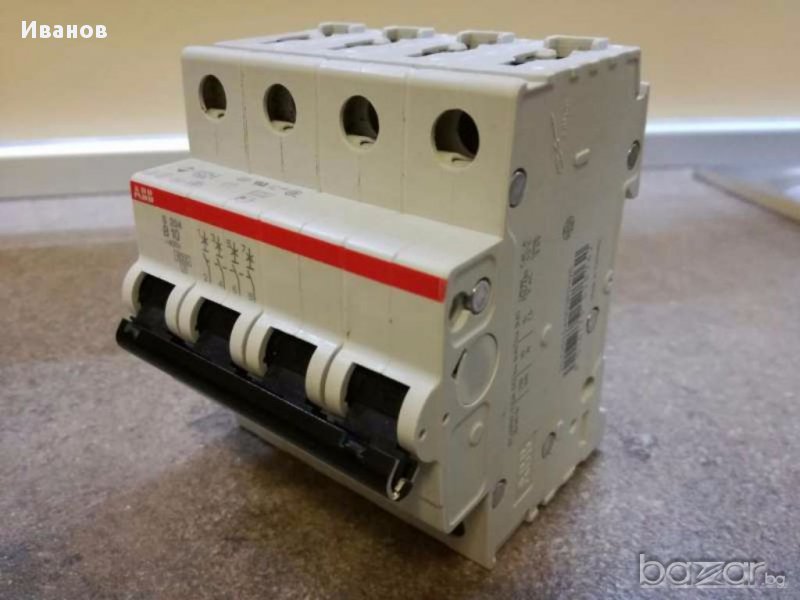

Автоматичен 4-полюсен прекъсвач ABB - 10A → Обява 18109615

Системните pro M компактни прекъсвачи S200 са ограничаващи тока. Те имат два различни задействащи механизма, механизъм за забавено термично изключване за защита от претоварване и електромеханичен механизъм за изключване за защита от късо съединение. Те се предлагат в различни характеристики (B, C, D, K, Z), конфигурации (1P, 1P + N, 2P, 3P, 3P + N, 4P), разрушаващи капацитети (до 6 kA при 230/400 V AC ) и номинални токове (до 63A). Всички MCB от продуктовата гама S200 съответстват на IEC / EN 60898-1, IEC / EN 60947-2, UL1077 (за този код, закупен в Южна Америка, няма UL сертификат), което позволява използването за жилищни, търговски и промишлени приложения. Допълнителен спомагателен контакт може да бъде монтиран на S200, за да спести 50% пространство.

Технически

Стандарти: IEC / EN 60898-1
IEC / EN 60947-2
UL 1077
Брой на полюсите: 4
Характеристика на изключване: C
Номинален ток (в): 10 A
Номинално работно напрежение: съгл. до IEC 60898-1 400 V AC
съгл. до IEC 60947-2 440 V AC
Загуба на мощност: 8,4 W
при номинални работни условия на полюс 2.1 W
Номинално напрежение на изолацията (Ui): съотв. към IEC / EN 60664-1 440 V
Работно напрежение: Максимално (вкл. Толеранс) 440 V AC
Максимум 440 V AC
Минимум 12 V AC
Минимум 12 V DC
Номинална честота (f): 50 Hz
60 Hz
Номинална капацитет на късо съединение (Icn) :( 400 V AC) 6 kA
Номинална изключителна мощност на късо съединение (Icu) :( 230 V AC) 20 kA
(440 V AC) 10 kA
Номинална работна мощност на късо съединение (Ics) :( 230 V AC) 15 kA
Клас на ограничаване на енергията: 3
Категория на пренапрежение: III
Степен на замърсяване: 3
Номинално импулсно издържане на напрежение (Uimp): 4 kV
(6.2 kV @ морско ниво)
(5.0 kV @ 2000 m)
Диелектрично тестово напрежение: 50/60 Hz, 1 мин: 2 kV
Материал на корпуса: изолационна група II, RAL 7035
Тип задвижване: изолационна група II, черна, запечатваща се
Индикация за положение на контакт: Червено ВКЛ / Зелено изключено
Степен на защита: IP20
Забележки: IP40 в корпус с капак
Електрическа издръжливост: 20000 AC цикъл
Механична издръжливост (Nendu): 20000 цикъл

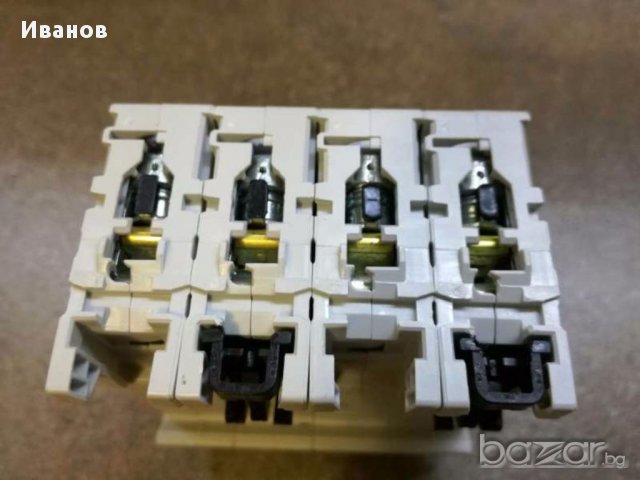

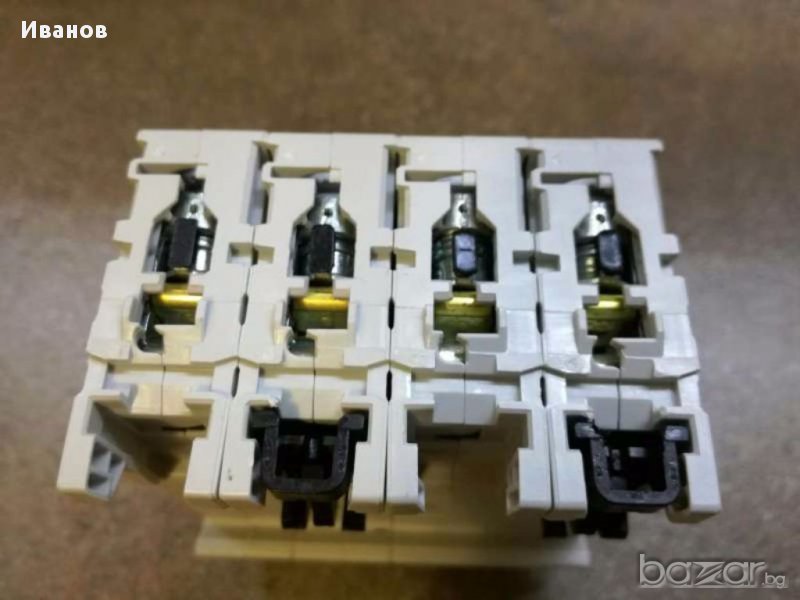

Тип клема: Винтови клеми
Тип на винтовия терминал: Failsafe двупосочен терминал за повдигане на цилиндър
Капацитет на свързване: шина 10/10 mm²
Гъвкава с Ferrule 0,75 ... 25 mm²
Гъвкави 0,75 ... 25 mm²
Твърди 0.75 ... 35 mm²
Набраздени 0,75 ... 35 mm²
Въртящ момент на затягане: 2,8 N · m
Препоръчителен шофьор: Pozidriv 2
Монтаж върху DIN шина: TH35-15 (35 x 15 mm монтажна шина) съгл. до IEC 60715
TH35-7.5 (35 x 7,5 мм Монтажна релса) съгл. до IEC 60715
Положение на монтажа: Всяко
опазване на околната среда
Температура на околния въздух: Работа -25 ... +55 ° C
Съхранение -40 ... +70 ° C
Устойчивост на удар до IEC 60068-2-27: 25g / 2 шока / 13 ms
Устойчивост на вибрации съгл. до IEC 60068-2-6: 5g, 20 цикъла при 5 ... 150 ... 5 Hz с товар 0.8 In
Условия за околната среда: 28 цикъла
с 55 ° C / 90-96%
и 25 ° C / 95-100%
Статус на RoHS: Съгласно Директива 2002/95 / ЕО на ЕС 18 август 2005 г. и изменението
Произход: ABB Group
