Ремонт ЖК-телевизора без необходимости менять всю плату питания!

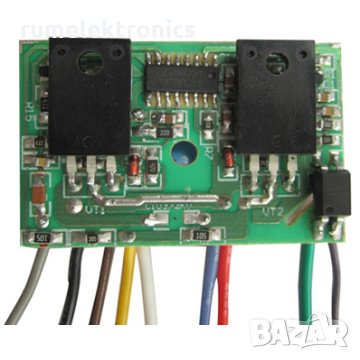

Жидкокристаллический (двойная трубка ООО резонанс) основной силовой модуль Модель продукта: LCDMK-9Z-320W
Эта
серия модулей (рабочее Основное напряжение постоянного тока
адаптируется к 300 В и 400 В) предназначена для ремонта ЖК-резонансного
источника питания ремонт повреждений ЖК-телевизоров и мониторов. В
дополнение к небольшой части основного источника питания в серии
используется толстопленочная интегральная схема. Основной источник
питания одиночного трансформатора и серии двойной трансформатор
резонансной цепи питания может использоваться, и модуль может
управляться желтой линией в модульной проводке в + 300 В и + 400 В.
Максимальная мощность может достигать 320 Вт, и минимальная мощность
также доступна. 150 Вт, до тех пор, пока Фактическая мощность
оригинальной машины используется для соответствия, вам легко
отремонтировать ЖК-блок питания. Эта серия продуктов имеет преимущества
небольшого размера, простой установки, базовой умной реализации и
высокой добавленной стоимости. Это ЖК-дисплей на рынке технического
обслуживания. Основные изменения в обслуживании электропитания
ЖК-телевизора, добро пожаловать!
* Установка Примечания:
(1)
прежде всего, необходимо проверить, какой Рабочий режим питания
относится к + 300 В или + 400 В. После обнаружения того, что напряжение
постоянного тока + 300 В или + 400 В является нормальным, подтвердите,
что трансформатор переключения и вторичные периферийные компоненты после
нормального, подтвердите, что нагрузка не коротка, а затем перейдите к
следующей операции.
(2)
сначала снимите две трубки MOS на оригинальной машине и закрепите две
трубки MOS модуля против теплоотвода, А затем закрепите их на
теплоотводе с помощью винтового замка (винт замка не может быть прижат
слишком плотно, В противном случае модуль заблокирует винт и не может
быть слишком туго нажат, в противном случае модуль повредит поломку).
(3)

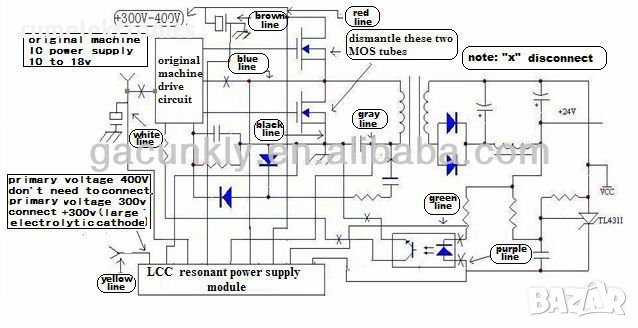

согласно рисунку, отсоедините вилку в фактической цепи и подключите
цветовые линии модуля, как показано на рисунке. Он не должен быть
подключен неправильно. После повторной проверки переключатель не будет
подключен.! Провода модуля не могут быть расширены в ненужных условиях. В
противном случае это повлияет на нормальную работу.
* Описание каждого свинцового соединения:
1. Красная линия: Подключение основного напряжения + 300 В (без PFC). Или Основное напряжение + 400 В (с PFC)
2. Черная линия: Подключите отрицательный полюс, то есть, силовая трубка Горячая.
3. Серая линия: Подключите один конец первичного резонансного трансформатора к резонансному конденсатору.
4. Синяя линия: Подключите один конец первичного резонансного трансформатора к двум трубкам MOS.
5. Зеленая линия: Подключите оригинальную машину оптрон 1 pin, (оригинальный регулятор напряжения машины удален)
6.
Белая линия: подключение к оригинальному источнику питания IC
(оригинальный блок питания IC отрезан) 10 В-18 в. (Оригинальный
конденсатор запуска машины должен быть сохранен)
7, желтая линия: Основное напряжение + 400 В (с PFC) не подключается, Основное напряжение + 300 в блок питания + 300 В.
8, фиолетовая линия: оригинальная машина оптрон 2 фута., (оригинальный регулятор напряжения машины оптрон удален)
9, коричневая линия: Подключите большой электролитический конденсатор отрицательный (т. Е. Горячий)
