Т3230, Цикличен програмируем таймер, РЕЛЕ ВРЕМЕ - модул за 220V, 10A → Обява 39303626

Характеристики:

• Два LED диспея за задаване на: Tаймер 1(червен дисплей, работа) и Таймер 2(син диспей, покой)

• Диапазон на настройка: 0 – 999 сек; 0 – 999 минути; 0 – 999 ч

• Режими на работа: забавяне, тайминг, цикъл

• Запазване на зададените стойности след прекъсване на захранването

• Изходният модул е "сух" контакт, т.е. необходимо е подаване на външно захранване или изпозване на входното захранване - вижте последната снимка.

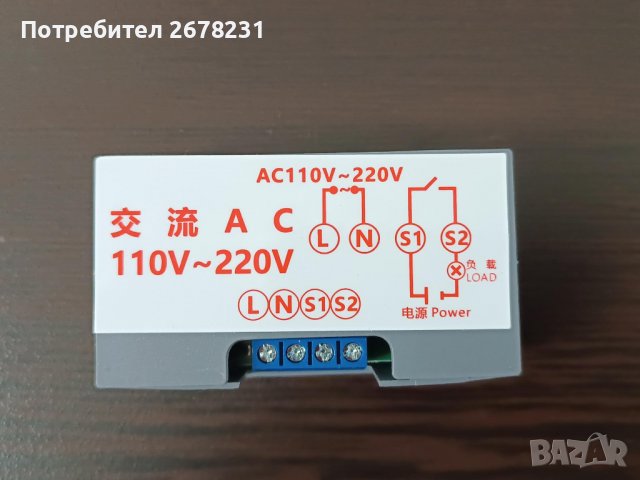

1. Свържете модула според диаграмата на гърба и снимките.

2. След като включите захранването, ще сработят фабрично задените параметри. Промяна на основните параметри е чрез:

• Чрез кратко натискане на бутона SET и чрез стрелките трябва да зададете таймерите:

• T1 (горният, червеният диспей) - времето на работа на вашият обект катостойност 0-999 в секунди, минути или часове.

• След като приключите натискате отново SET и настройвате таймера

• Т2 (долният, синият диспей) - времето на покой на вашият обект катостойност 0-999 в секунди, минути или часове.

• След настройката натиснете SET за да запазите настройките.


3. Натиснете продължително бутона SET, влезте в интерфейса за допълнителна настройка на параметри:

• P0-0 означава, че интервалът от време е в секунди

• P0-1 показва, че интервалното време е в минути

• P0-2 показва, че интервалът от време е в часове

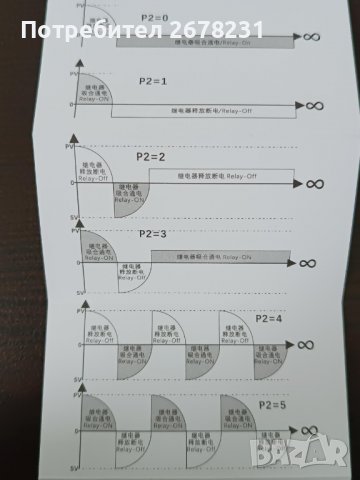

Настройката P0 е завършена, натиснете за кратко SET, за да настоете параметъра P1. Тук може да настроите как да работи, в каква цикличност, уреда. Възможните настройки на P1 са 0, 1, 2, 3, 4 или 5. Това са 6 различни режими на работа от които вие трябва да изберете този който желаете. Моля вижте приложените снимки или видео за съответствието на режимите на работа.
