Руска Интегрална схема К561ЛА7, интегрална схема аналог 4011 СССР → Обява 39609656

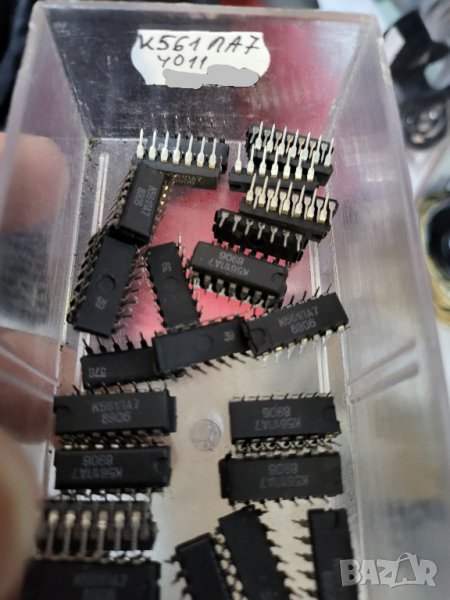

Руска Интегрална схема К561ЛА7, интегрална схема аналог 4011 СССР
Състояние
Ново
Доставка
Купувача
Интегрална схема К561ЛА7
К561ЛА7е популярнацифрова интегрална схема от КМОП (CMOS) серия. Произвеждана е масово в бившия СССР и се използва изключително често в радиотехниката, битовата апаратура и любителската електроника.[1, 2]
Този чип е директен функционален и пинов аналог на световния стандарт CD4011(както и на разновидности като HEF4011, HCF4011 и др.).[3, 4]
Какво има вътре в чипа?
Интегралната схема съдържа
четири независими логически елемента „2И-НЕ“ (2-input NAND gates)
.
Всеки от четирите елемента има два входа и един изход:
[5, 6]
- Изходът става логическа „0“(ниско напрежение) само тогава, когато и на двата му входа е подадена логическа„1“(високо напрежение).
- При всяка друга комбинация на входовете, изходът е логическа „1“.
Основни технически параметри:
- Корпус:DIP-14 (пластмасов или керамичен корпус с 14 крачета).
- Захранващо напрежение:Широк диапазон от3 V до 15 V(позволява лесно захранване директно от 5V, 9V батерия или 12V акумулатор).
- Консумация на енергия:Изключително ниска в статичен режим, което е типично за КМОП (CMOS) логиката.
- Честота на превключване:Около 1–5 MHz в зависимост от захранващото напрежение.[4, 5, 6]
За какво се използва най-често?
Поради гъвкавостта на логическите елементи „И-НЕ“, радиолюбителите често използват К561ЛА7 за сглобяване на:
- Генератори на импулси(мултивибратори) за мигащи светлини, звукови сирени и таймери.
- Устройства за премахване на трептенето на контакти(де bounce на механични бутони чрез RS-тригери).
- Датчици и прости автоматики(например сензори за ниско ниво на течности, светлинни релета и влагомери).
В съвременната апаратура чипът се среща рядко, но все още е лесно откриваем в специализирани магазини в България (като Квазер или Hit-electronics) за ремонт на стара апаратура или учебни проекти.[4, 7]
За ремонт на съществуващо електронно устройстволи търсите информация, или имате нужда отсхема на свързване (разпиновка)на крачетата за нов проект?
**** ВАЖНА ИНФОРМАЦИЯ ***
********************************************************************************
-- >ако имате въпроси отностно публикувания артикул звънете на посочения телефон или пишете на съобщение към обявата.
*** Предлагам Ви нова ( неупотребявана ) българска, руска и друга
маркова качествена техника от времето когато още не всичко беше ,, MADE IN CHINA ''
Възстановете вашета стара и вярна техника !
Минимална сума за изпълнение на поръчка - 7 лв. ( комплекстна поръчка един или няколко артикула )
Срок за пращане до 5 дни .
Цената е за 1бр.
За количества - ОТСТЪПКА !
*** ПРАЩАМ САМО ПО ЕКОНТ - Това е единствения начин да разполагате с това което си харесате и поръчате !!!
*******************************************************************************
тагове:машина, машини, техника, електроника, уред, стар уред,
измерване, налягане, температура, промишлена техника, електронни
елементи, интегрална схема, уред, уреди, резервни части, програматор, транзистор, транзистор, симистор, тиристор, оптрон, датчик на хол, реле за време, контактор, ключ, слушалки, нагревател, кондензатор, батерия, адаптор, захранване, двигател, трансформатор, резистор, амперметър, волтметър, реле, реле за време, таймер, терморегулатор, радиатор, дрелка, лампа, лапми, мутлицет, дросел, оптрон, термистор, ключ, краен изключвател, индуктивен датчик, манометър, двигател, манометър, радио лампа, бутон, бутони, термоизключвател, кондензатор, светодиод, термосъпротивление, оптичен датчик, резистор, резистори, оптрон, транзистор, влагорегулатор, терморегулатор, измервателна система,
