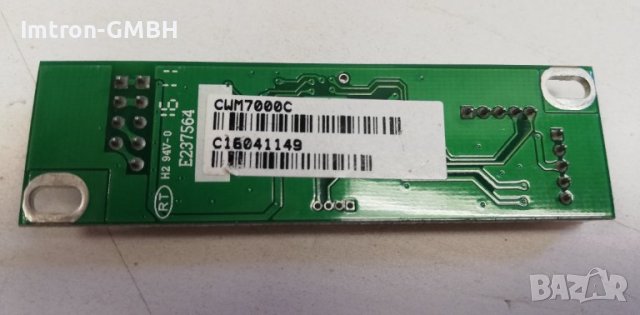

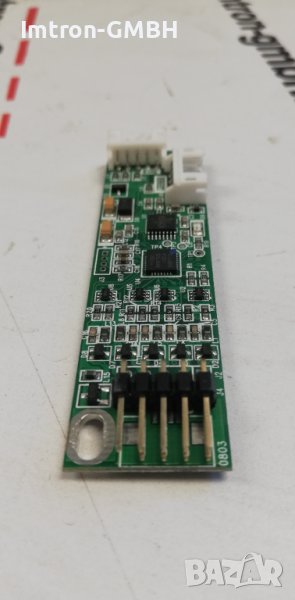

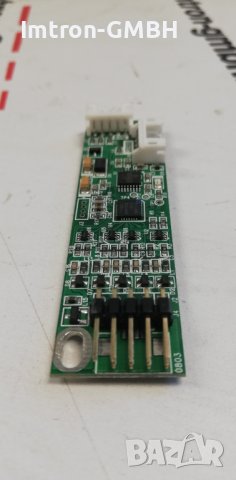

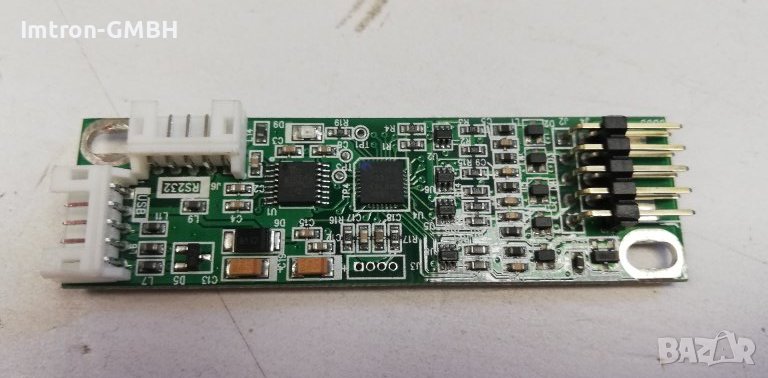

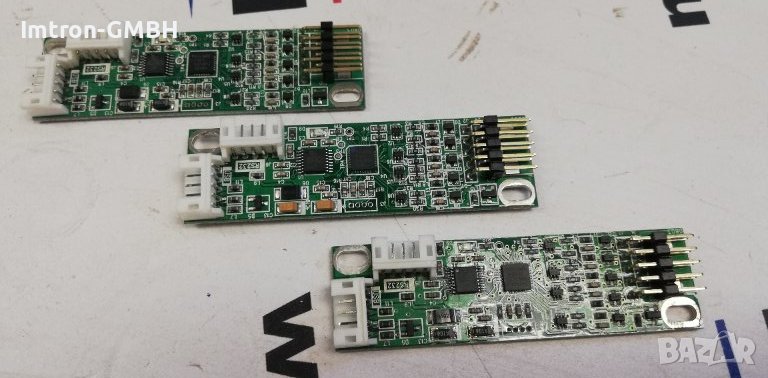

ДРАЙВЕР МОДУЛ CWM7000 , 4/5 WIRE TOUCH PANEL DRIVER MODULE Model No. CWM7000 → Обява 41988853

ДРАЙВЕР МОДУЛ CWM7000 , 4/5 WIRE TOUCH PANEL DRIVER MODULE CWM7000





Този контролер на сензорен панел осигурява оптимистичното представяне на вашите аналогови резистивни сензорни панели за 4/5 кабелни модели. Той комуникира с компютърната система директно чрез USB конектор; можете да видите колко превъзходен е дизайнът


е в чувствителност, точност и приятелска работа. Драйверът на сензорния панел емулира лявата мишка


и функция на десния бутон и поддържа операционни системи, както следва.


Захранващо напрежение и ток


Входно напрежение : +5Vdc, нормално (+4,75 ~ +5,25Vdc)16 MA, типично при +5 VDC. Средна мощност


потреблението (@ stand by режим) е 0,08 W, типично. Доставянето трябва да е в състояние да осигури минимум 100 MA. Общото изискване за шум и пулсации трябва да бъде по-малко от 100 mV (pp) за честоти под 1 MHz и по-малко от 50 mV (pp) за честоти над 1 MHz.


Pin Out Определение


Автоматичен детектор


o 4-жилен модел（X+、Y+、X-、Y-）（X+、X-、Y+、Y-）（X+、Y+、Y-、X-）


O 5 теленен модел


ELO тип （UL、UR、COM、LL、LR）


3M тип （UL、UR、COM、LR、LL）


Съпротивление на панела


o 50 ~ 200 ома (щифт до щифт на същия слой, съпротивление на докосване под 3,5k ома)


Интерфейс


За поддръжка на RS-232/USB хост комуникационен интерфейс, автоматично разпознаване на интерфейса чрез кабел.


USB


o HID-USB модел: USB 2.0 Пълна скорост


o Поддръжка на възможност за спиране и дистанционно събуждане


Резолюция


Разделителна способност : Доклад 4096x4096, независимо от размера


Толерантност на точността : Макс. ± 0,5% толеранс


Време за преобразуване


Време за реакция : Макс. 20 мс


USB : Макс. 250 точки в секунда (pps)


Сериен комуникационен протокол


HID : По подразбиране за USB.
