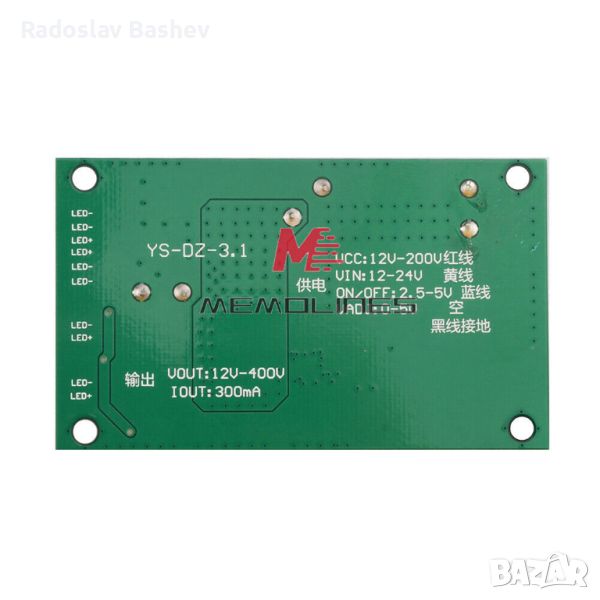

Универсален LCD/LED Модул драйвер за подсветка LED инверторна платка 14-65 инча, снимка 1 - Части и Платки - 45388923

Универсален LCD/LED Модул драйвер за подсветка LED инверторна платка 14-65 инча, снимка 2 - Части и Платки - 45388923

Универсален LCD/LED Модул драйвер за подсветка LED инверторна платка 14-65 инча, снимка 3 - Части и Платки - 45388923

Универсален LCD/LED Модул драйвер за подсветка LED инверторна платка 14-65 инча

с. Смилян, Смолян Наблюдавай

Публикувана/обновена на 15 декември в 23:30 ч.

Състояние

Ново

Доставка

Купувача

Универсален LED LCD телевизор Модул драйвер за подсветка LED инверторна платка 14-65 инча Boost Constant Current Converter Booster Adapter Параметър:

1). Име на продукта: LCD TV Driver Board

2). Входно напрежение: DC 12V-200V

3). Изходно напрежение: DC 24V-400V

4). Приложим размер на екрана на дисплея: 14 инча-65 инча

5). Работна температура: -25 ℃ ~ 85 ℃

6). Работна влажност: 5% ~ 95% RH

7). Размер: 72 * 45 * 15 мм Метод на окабеляване:

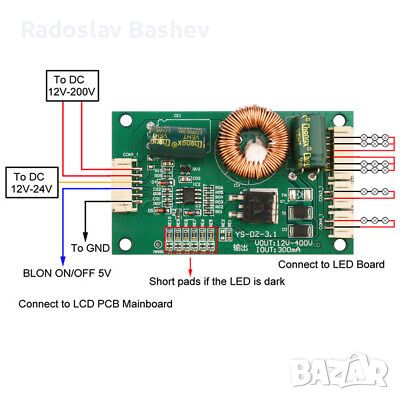

1. Двата червени и жълти проводника са свързани към 12V заедно, а синият проводник е свързан към сигнала на превключвателя (BLON). Ако е интегрирана платка, обикновено е на гърба на платката. Ако не можете намерете BLON, можете да го свържете към 5V на USB интерфейса. Проводникът е заземен.

2.Червеният проводник е свързан към изхода на основната платка между 12V и 200V, жълтият проводник е свързан към 12v, синият проводник е свързан към сигнала на превключвателя (BLON), а черният проводник е заземен.

3. Изходното напрежение се регулира автоматично според необходимото напрежение на светлинната лента, тоест колко v усилвател се нуждае от вашата светлинна лента, ще се увеличи до колко v за светлинната лента. Червеният проводник на изходния положителен полюс е свързан към отрицателния полюс на положителния изход на светлинната лента. Просто свържете към отрицателния полюс на светлинната лента. Ако няколко групи светлинни ленти могат да бъдат комбинирани заедно, можете да бъдете сигурни, че горните връзки са правилни. Включете и започнете.

4.Ако се установи, че изображението е тъмно при включване, можете да го регулирате според j1/j2/j3/j4/j5 на усилвателната платка и яркостта може да се увеличи чрез късо съединение на спойката на j1. Скъсяването на j2 ще се увеличи отново. И така нататък, просто регулирайте до подходящата яркост.
