Теодолит Тахеометър ТТ2
гр. Сандански, Благоевград Наблюдавай

Публикувана/обновена на 16 февруари в 19:59 ч.

Състояние
Използвано
Доставка
Купувача
Вид
Стара техника и уреди

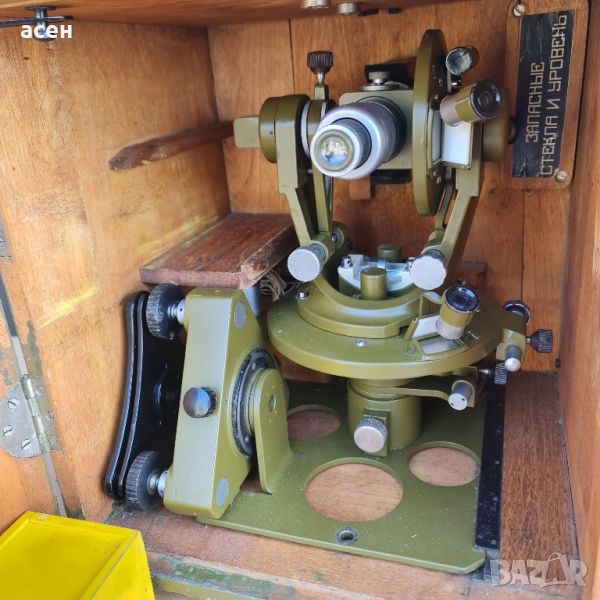

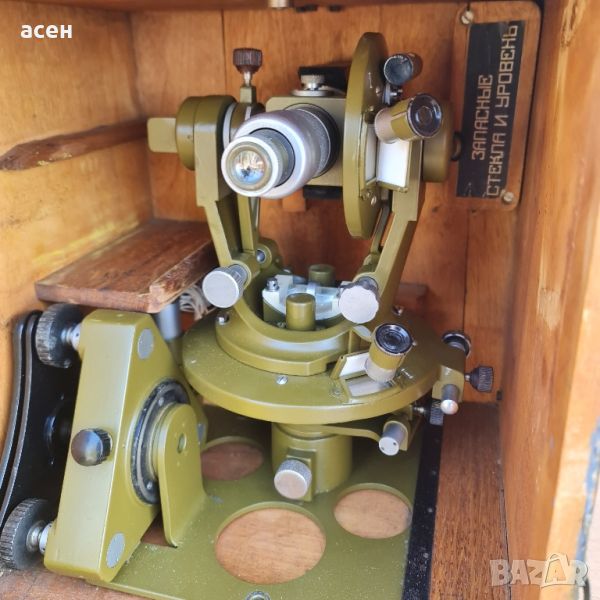

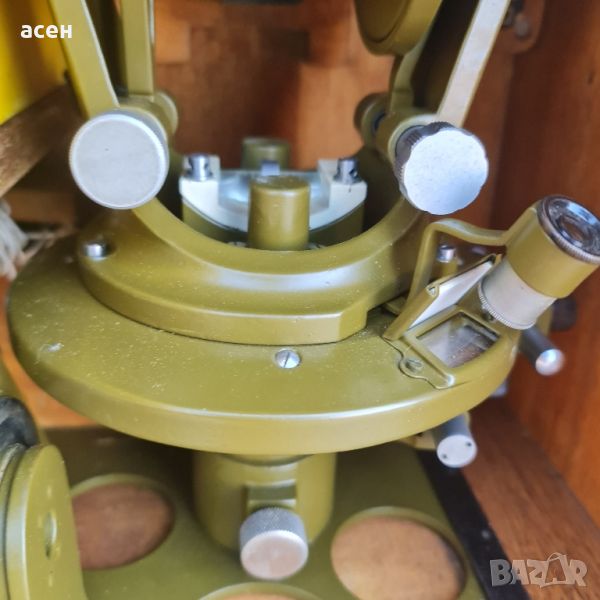

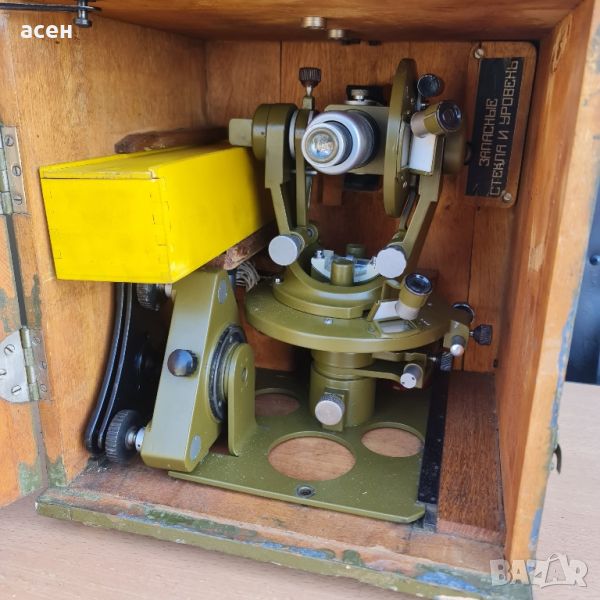

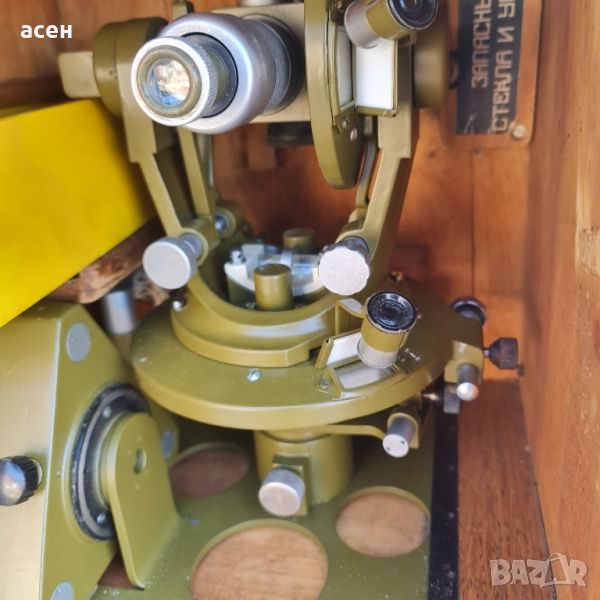

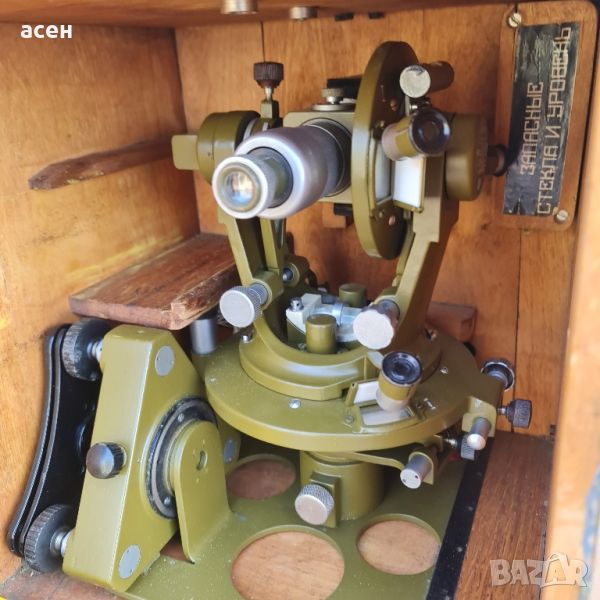

Теодолит-тахеометър ТТ2 е гониометър, предназначен за измерване на хоризонтални и вертикални ъгли с точност на отчитане 30″, както и за определяне на разстояния с помощта на далекомер с помощта на прът със сантиметрови деления. По своята конструкция теодолит-тахеометърът принадлежи към типа повтарящи се теодолити. Теодолитът е пригоден и за работа през нощта. За наблюдение отзад навеси към ТТ2 е прикрепен перископ, който се поставя върху обективната част на телескопа. За наблюдение на обекти с ъгъл на издигане от 45 до 90 градуса към ТТ2 е прикрепена противовъздушна призма, която се поставя по същия начин като перископ. Телескопът може да се движи през зенита само с окуляра. Недостатъкът на теодолита е малкото увеличение на тръбата, той има само една цилиндрична нивелира за алидада на хоризонталния кръг и няма корекционни винтове за решетката на резбите (монтирани фабрично) и за нивото на вертикалата кръг.

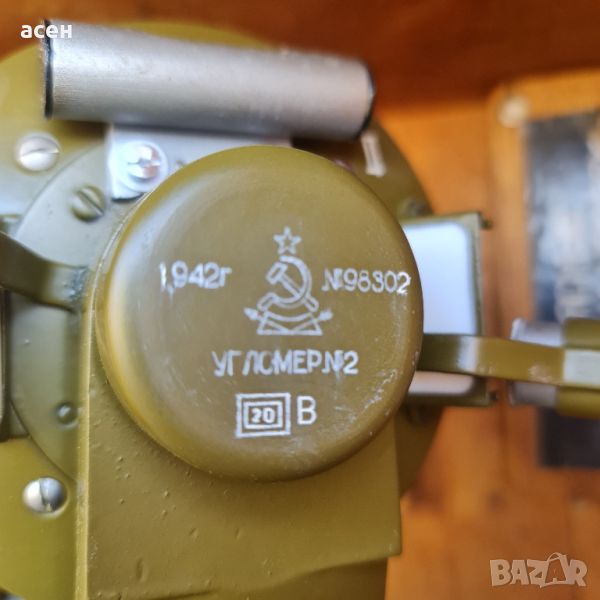

По време на Втората световна война на базата на теодолита TT2 е произведена теодолитната секция TS-2, състояща се от три транспортира (теодолита), предназначени за маркиране на въздушни ориентири и регулиране на артилерийския огън при стрелба на големи пропуски. Участъкът е пригоден за нощен труд. Комплектът секции ТС-2 включва: транспортири (теодолити) № 1 и № 2, за измерване на хоризонтални ъгли; транспортир No3, за измерване на вертикални ъгли; перископи; зенитни призми; приставки за окуляри; кутии за транспортири и кутии за перископи.

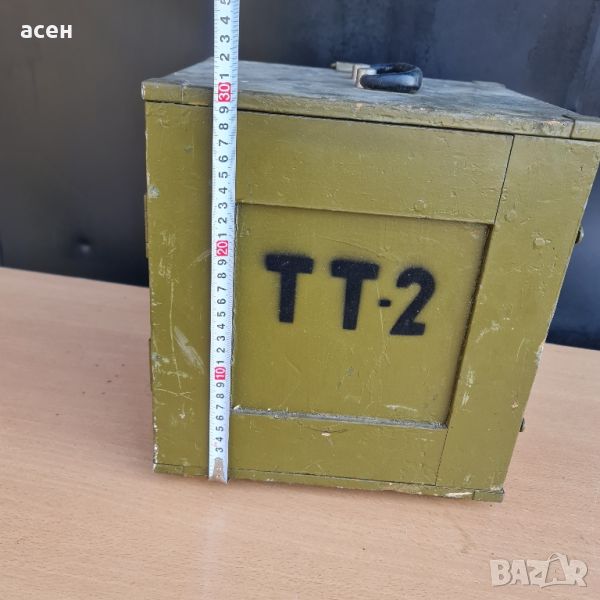

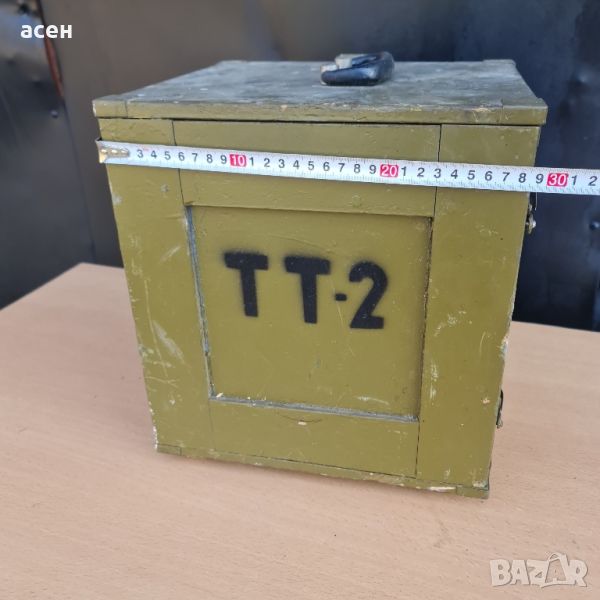

Масово произведено зелено в дървена кутия от 1937 до 1949 г. Произведени са около 5500 бр.
Характеристики
— Точност на отчета за хоризонтални и вертикални кръгове — 30″;
— тръбно увеличение — 11,7x;
— зрително поле на тръбата — 3° 10′;
— разделителна способност без перископ — 5,5″ (12″ с перископ);
— със зенитна призма — 10″;
— диаметър на обектива — 34 mm;
— диаметър на изходната икона — 2,9 mm;
— отстраняване на изходната икона — 14,5 mm;
— еквивалентно фокусно разстояние на обектива — 180 mm;
— фокусно разстояние на окуляра — 15,3 mm;
- граница на фокусиране на телескопа - от 2 м до безкрайност;
— увеличение на хоризонтални и вертикални кръгли лупи — 10x;
- цената на най-малкото деление на двете гониометрични окръжности е 20';
— цената на разделението за алидада на вертикален кръг е 25-40″;
— хоризонтално — 40-60″;
— работен диаметър на вертикалния кръг — 85 mm;
— работен диаметър на крайника — 130 mm;
- коефициент на далекомера - 100;
- височина на перископа - 400 mm; (тегло 0,5 кг)
- тегло със статив - 5,4 кг;
— тегло на комплекта в прибрано положение — 20,9 кг.
