GSM модул за управление на алармена система чрез SMS → Обява 50097139

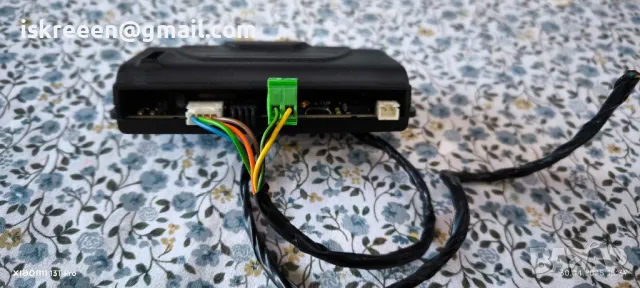

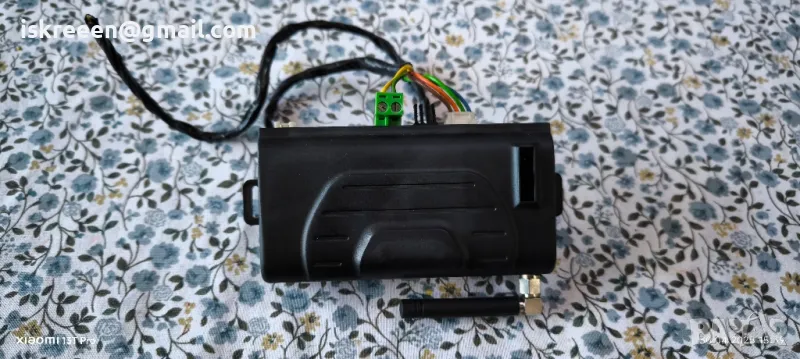

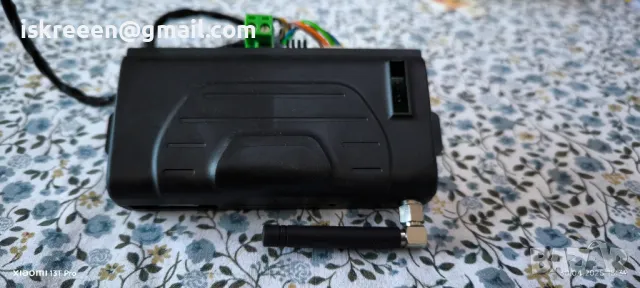

GSM модул за връзка с алармена система. Изпращане на SMS съобщение за задействана аларма и изпращане на SMS команди до охранителната система. Възможност за дистанционно активиране и деактивиране на зоните на алармената система чрез SMS / GSM.- 4 входа с възможност за програмиране на входното ниво- 2 изхода (отворен колектор)- 3 номера за позвъняване- контрол на изходите с SMS команди- контрол на изходите с DTMF командиПин кода на SIM картата трябва да бъде изключен.За изпращане на SMS трябва да бъде въведен номера на Service Centres.M-TEL: +35988000301GLOBUL: +35998100000 I. Програмиране на номерата на позваняване.1.Поставя се jumper prog (показан на фиг.1), което се индецира със запалване на червеният светодиод (модула е в режим на програмиране).2.Програмирането на номерата за позвъняване и конфигурацията на модула става с изпращането на SMS –си със следният формат:SMS-са започва със цифра от 1 до 3 следва пауза(шпация) и номера на който се позвънява.Пример: 1 0898xxxxx2 0898xxxxx3 0898xxxxxАко искаме да премахнем вече записан номер изпращаме SMS ,който започва с цифрата от 1 до 3 следва интервал и нула.Примери:1 0Премахва номера записан като първи.2 0Премахва номера записан като втори.Когато модула прочете коректно изпратения SMS се чува еденичен тон.jumper prog се премахва (червения светодиод не свети) модула е готов за работа.II.Конфигуриране на модула1.Поставя се jumper prog (показан на фиг.1), което се индецира със запалване на червеният светодиод(модула е в режим на програмиране).2. Изпраща се SMS в който се записват 7 цифри ,които служат за конфигуриране на модула,като сезапочва със цифрата 4 последвана от пауза.Пример: 4 0000033Фабрично модула е конфигуриран по този начин.Първите 4 цифри се отнасят за входовете ,както следва: първи вход се задава с първата цифра и т.н.0- входа се задейства с маса.1- входа се задейства с +12В.За конфигуриране на входовете се ползват Jumer1,Jumper2,Jumper3,Jumper4,като ако входа се задейства с+12В съответния Jumper се маха.Петата цифра разрешава при 1 или забранява при 0 изпращането на SMS.Шестата и седма цифра служат за парола за достъп с SMS и DTMF.Когато модула прочете коректно изпратения SMS се чува еденичен тон.jumper prog се премахва (червения светодиод не свети) модула е готов за работа.III. Изпращане на DTMF команда.Позвънява се на модула и след ,като се чуе еденичен тон се набира съответната команда.При коректно възприета команда се чува еденичен тон.Формат на командата: xxxxxxxПървата цифра показва номера на изхода (първи или втори),следва {*} за включване на зададения изход или {#} за изключване на зададения изход ,две цифри за парола и до три цифри за време на задействане в минути,накрая зафършваме с {*}.· * включва зададения изход· # изключва зададения изходПример: 1*3302*Задейства първи изход за 2 минути2#33*Нулира втори изходАко сгрешим формата на командата нулираме текущото набиране с {#} и набираме наново командата по посочения формат. IV. Изпращане на SMS команда.Първата цифра показва номера на изхода ,следва {*} за включване на зададения изход или {#} за изключванена зададения изход ,две цифри за парола и до три цифри за време на задействане в минути,накраязафършваме с {*}.· * включва зададения изход· # изключва зададения изходПример: 1*3302*Задейства първи изход за 2 минути2#33*Нулира втори изход V.Първоначално пускане на модула.Поставя се SIM карта в модула (отваря се пласмасовата кутия на модула и се маха долния капак)Ред на включване на модула:Първо се включва куплунга на батерията (показано на фигура1,куплунга на батерията е на задната страна на кутията),след което се подава захранване към модула.Изключването на модула се извършва в обратния ред(прекъсва се захранването на модула и се изважда куплунга на батерията)При първоначално включване на модула (след като е спазен горепосочения ред) след около 30 секунди модула е готов за работа (модула издава двоен звук и жълтия светодиод мига ).V.Работа на устройството:При задействане вход на модула се позвънява на зададените номера(при отваряне на линията се чуват тонове,като броят им отговаря на номера на задействания вход) и се изпраща SMS ако е разрешено в конфигурацията.
