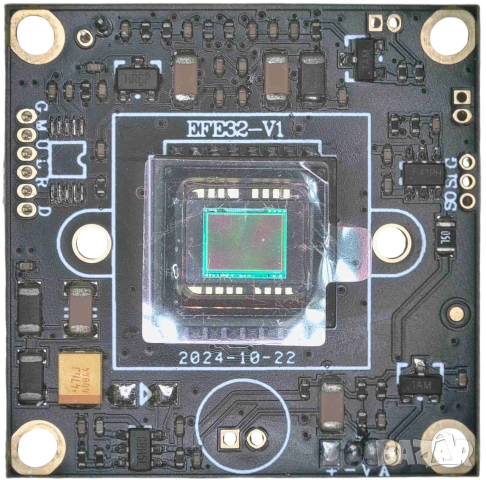

[PAL] CVBS - SONY EFFIO CCD 4140+673 800TVL HD чип модул аналогова камера микроскоп 32*32mm, снимка 2 - Камери - 52139985

[PAL] CVBS - SONY EFFIO CCD 4140+673 800TVL HD чип модул аналогова камера микроскоп 32*32mm, снимка 3 - Камери - 52139985

[PAL] CVBS - SONY EFFIO CCD 4140+673 800TVL HD чип модул аналогова камера микроскоп 32*32mm, снимка 4 - Камери - 52139985

[PAL] CVBS - SONY EFFIO CCD 4140+673 800TVL HD чип модул аналогова камера микроскоп 32*32mm, снимка 5 - Камери - 52139985

[PAL] CVBS - SONY EFFIO CCD 4140+673 800TVL HD чип модул аналогова камера микроскоп 32*32mm, снимка 6 - Камери - 52139985

[PAL] CVBS - SONY EFFIO CCD 4140+673 800TVL HD чип модул аналогова камера микроскоп 32*32mm, снимка 7 - Камери - 52139985

1/7

[PAL] CVBS - SONY EFFIO CCD 4140+673 800TVL HD чип модул аналогова камера микроскоп 32*32mm, снимка 1

[PAL] CVBS - SONY EFFIO CCD 4140+673 800TVL HD чип модул аналогова камера микроскоп 32*32mm, снимка 2

[PAL] CVBS - SONY EFFIO CCD 4140+673 800TVL HD чип модул аналогова камера микроскоп 32*32mm, снимка 3

[PAL] CVBS - SONY EFFIO CCD 4140+673 800TVL HD чип модул аналогова камера микроскоп 32*32mm, снимка 4

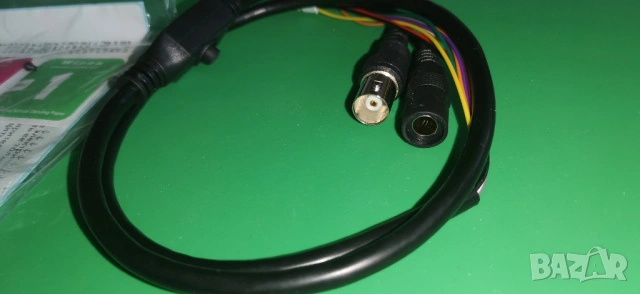

[PAL] CVBS - SONY EFFIO CCD 4140+673 800TVL HD чип модул аналогова камера микроскоп 32*32mm, снимка 5

[PAL] CVBS - SONY EFFIO CCD 4140+673 800TVL HD чип модул аналогова камера микроскоп 32*32mm, снимка 6

[PAL] CVBS - SONY EFFIO CCD 4140+673 800TVL HD чип модул аналогова камера микроскоп 32*32mm, снимка 7

[PAL] CVBS - SONY EFFIO CCD 4140+673 800TVL HD чип модул аналогова камера микроскоп 32*32mm

гр. Стара Загора, Операта Наблюдавай

Публикувана/обновена на 21 април в 07:36 ч.

Състояние

Ново

Доставка

Лично предаване; Купувача

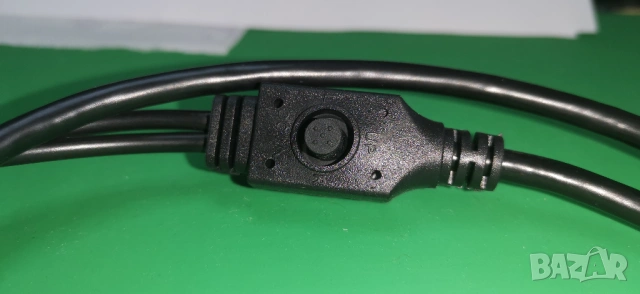

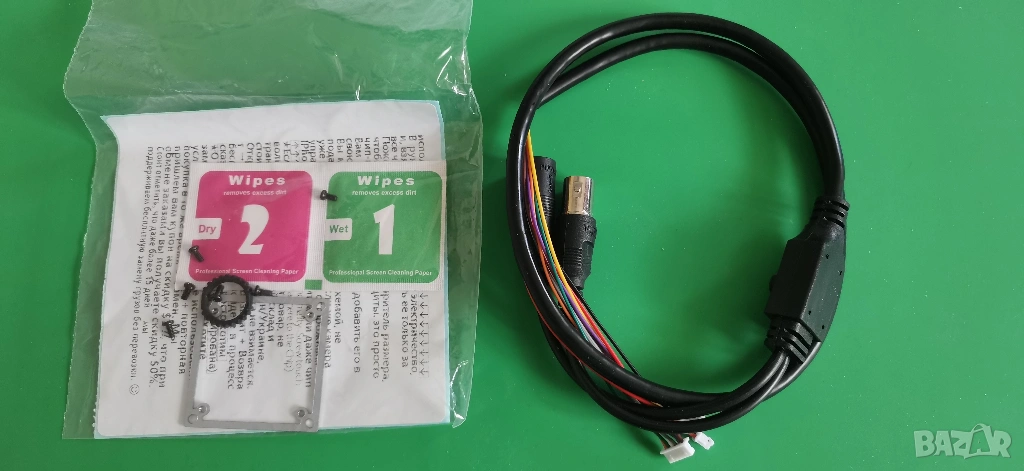

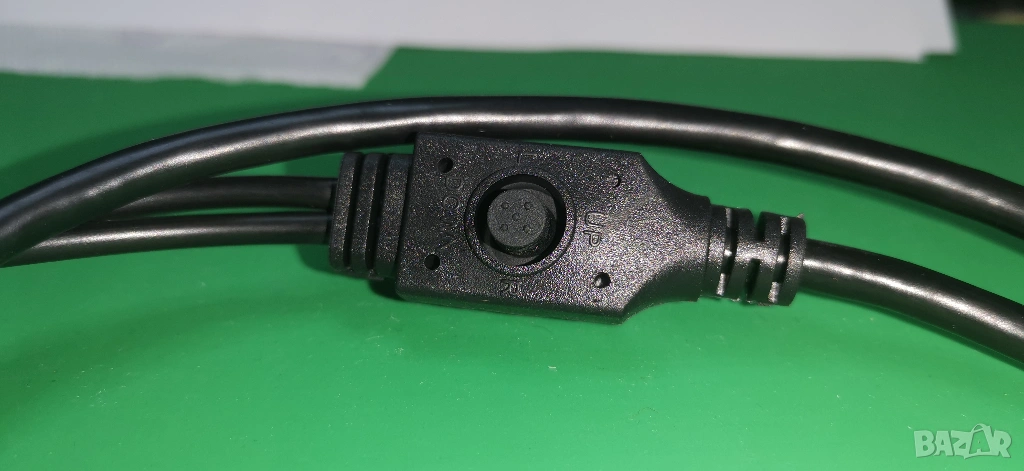

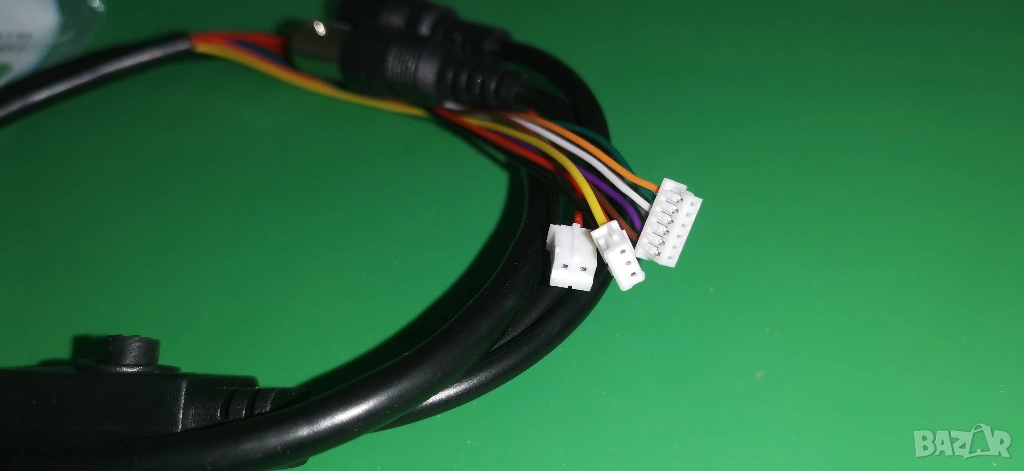

[PAL] SONY EFFIO CCD 4140+673 800TVL чип модул аналогова камера за видеонаблюдение/микроскоп 32*32mm + OSD кабел

По-подробно:

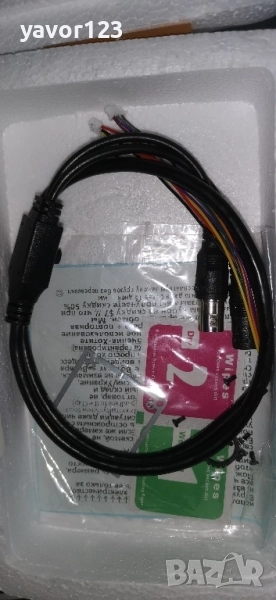

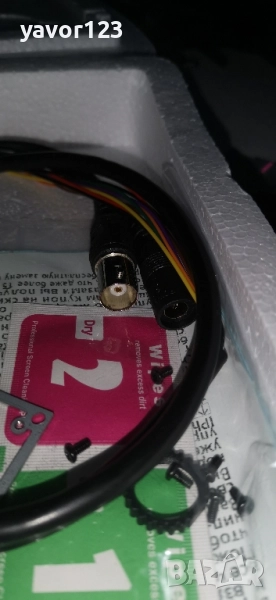

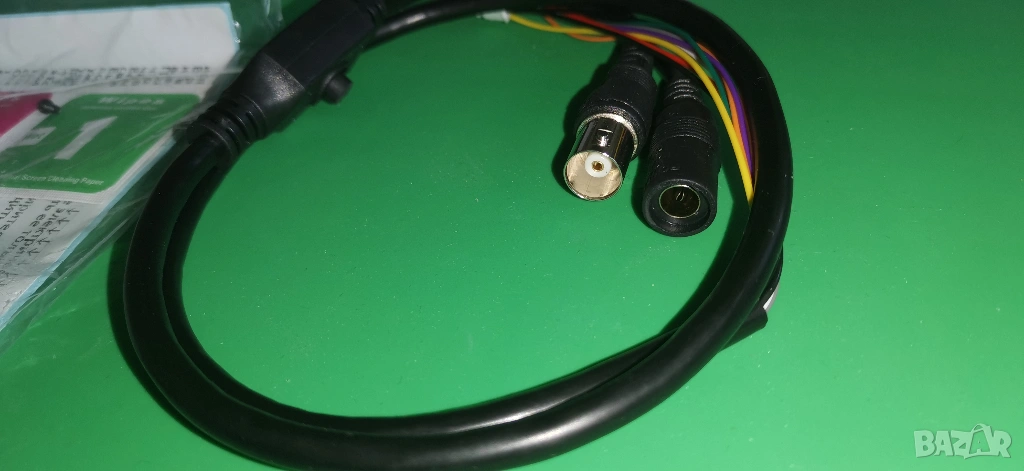

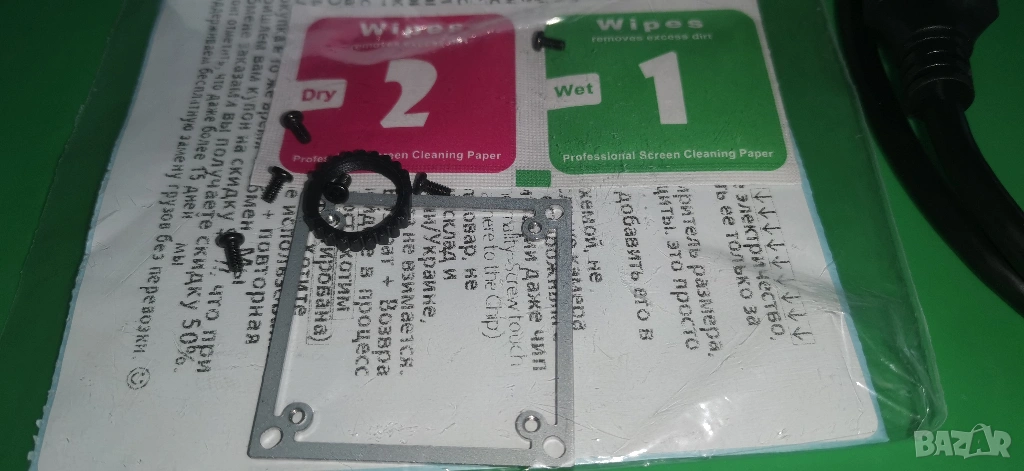

Стартов модул - направи си сам камера / микроскоп с видео аналогов изход, който е съвместим за Video чинч входа(с преходна букса) за стари телевизори или по-нови, които имат тези входове(обикновено се ползват за външни DVD плеъри, видео игри Sega/Nintendo/Sony PS1/2 и т.н.)! Има и нови телевизори с AV композиен аналогов вход. Получавате работеща платка със сензор и кабели. От вас се иска оптиката и кутийка. Може да ползвате 3D принтер или да си я направите на CNC машина от метал - избора е ваш. Има и готови решения за платката, до завършено положение, но тук съм дал само основата, за тези от вас, които искат сами да си направят останалата част, според вашите изисквания. По платката има достатъчно отвори за монтаж и за оптика и за самата платка.

Този специфичен модул е класическо решение за аналогово видеонаблюдение (CCTV) и индустриална инспекция, базирано на една от най-стабилните технологии на Sony. Комбинацията от сензор ICX673 и процесор (DSP) Effio-E (CXD4140) се счита за "златен стандарт" в ерата на аналоговите камери преди масовото навлизане на AHD/TVI технологиите.

=============================

Детайлни технически спецификации:

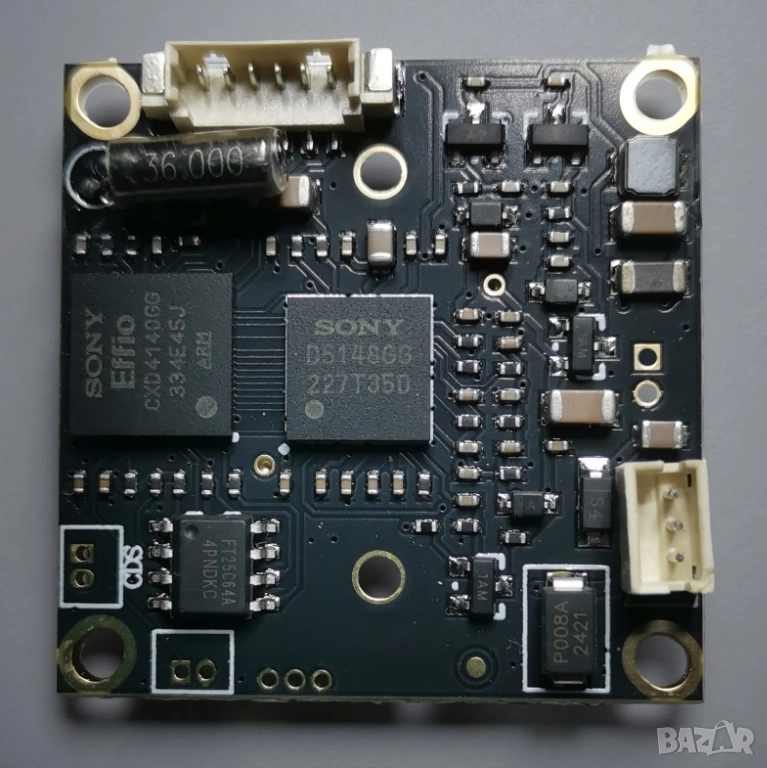

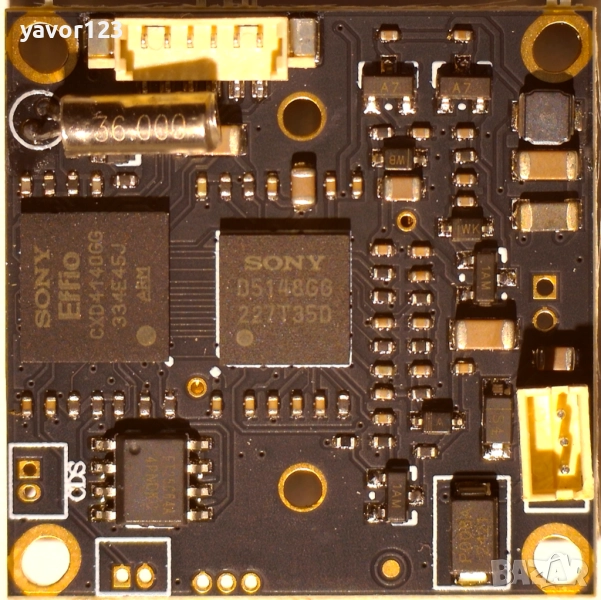

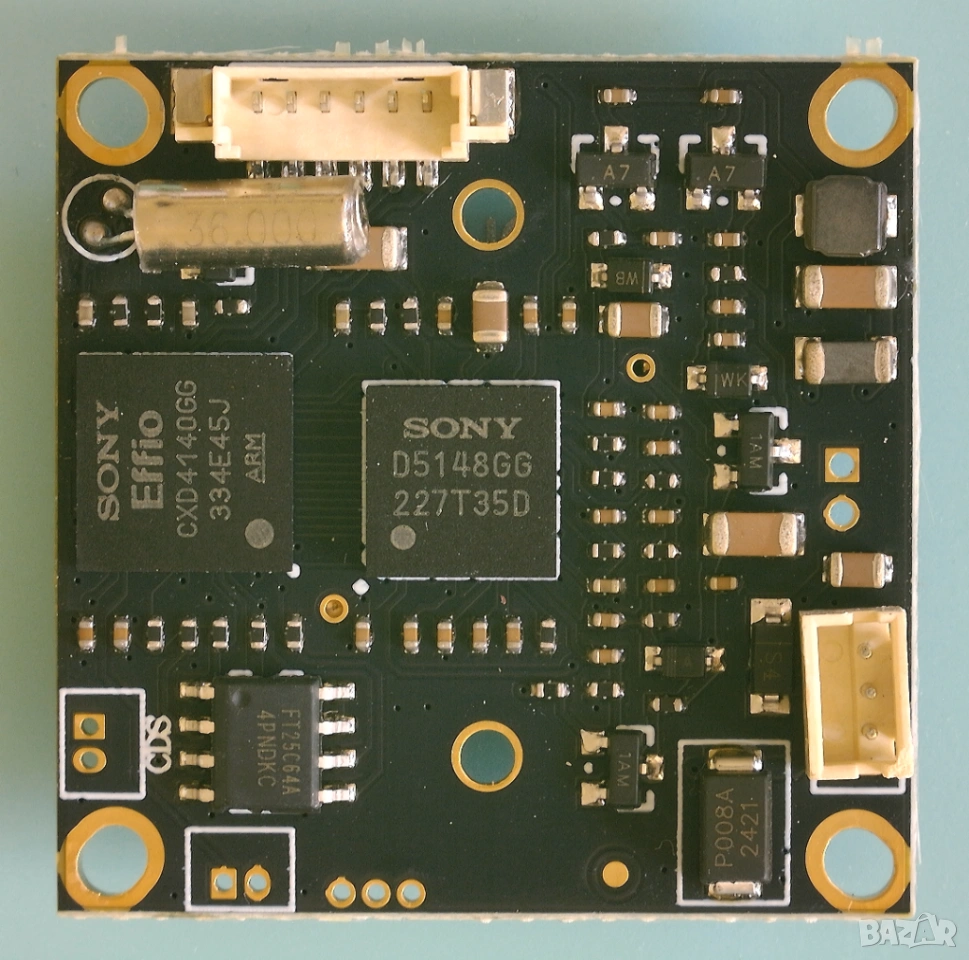

1. Основни компоненти (Чипсет)

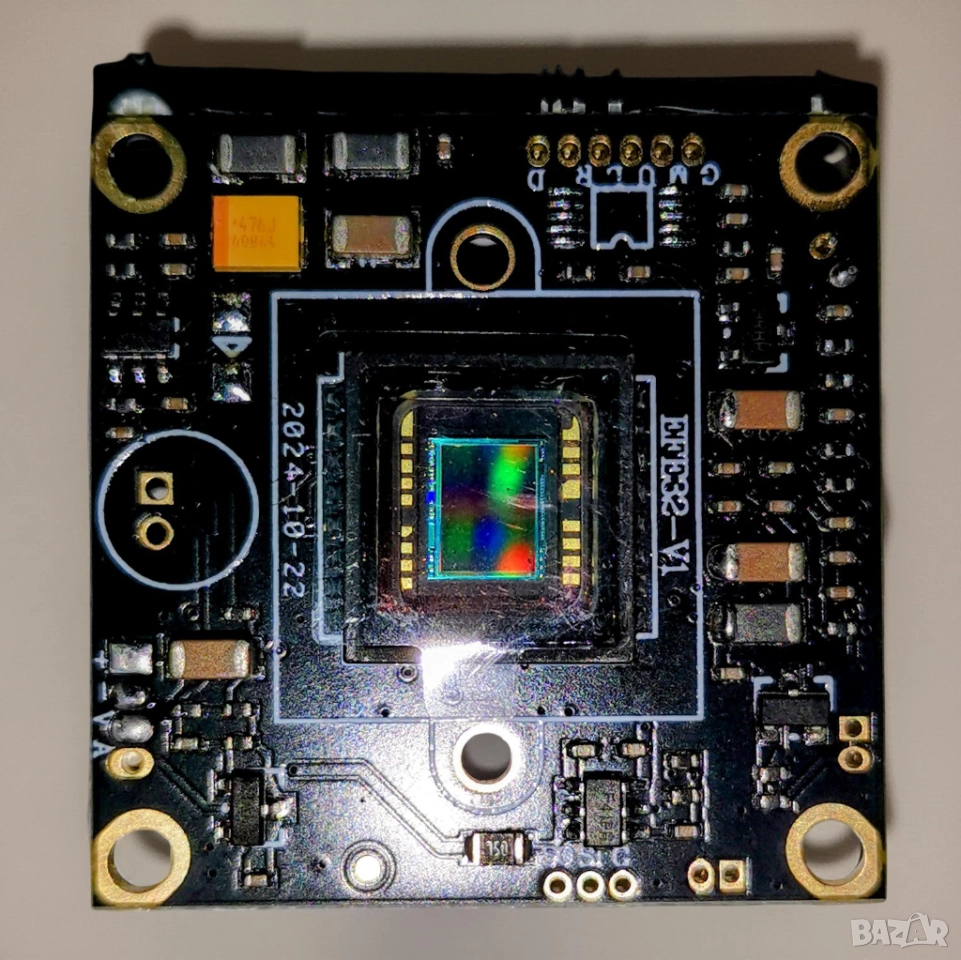

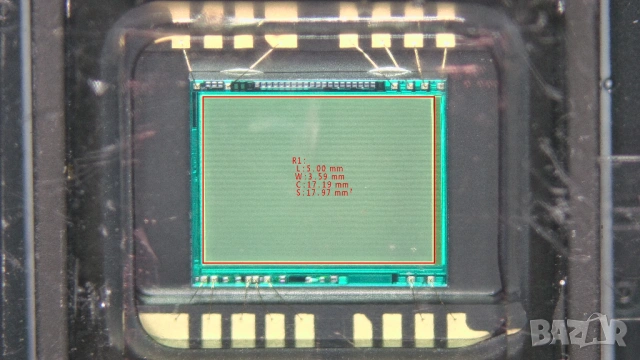

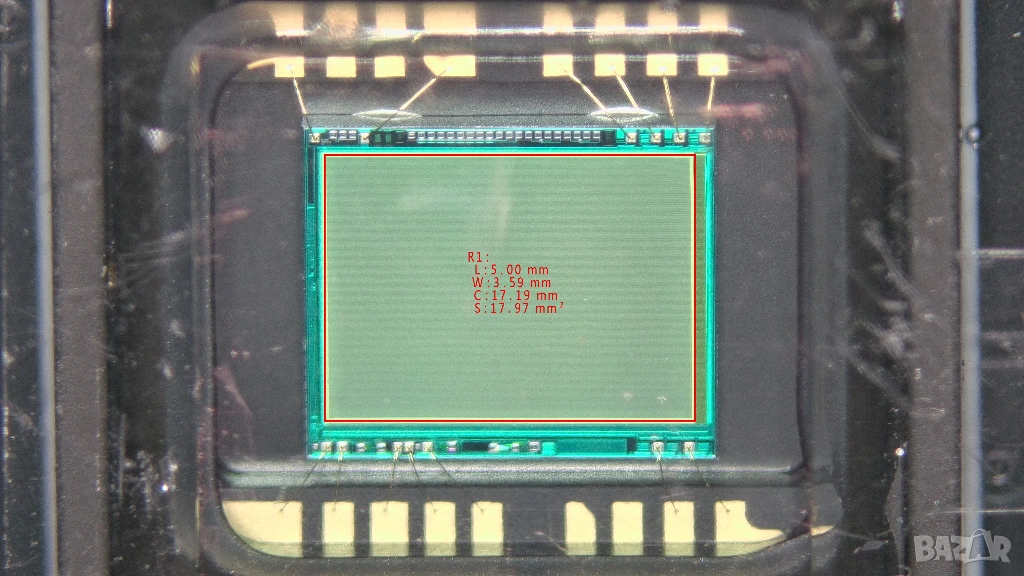

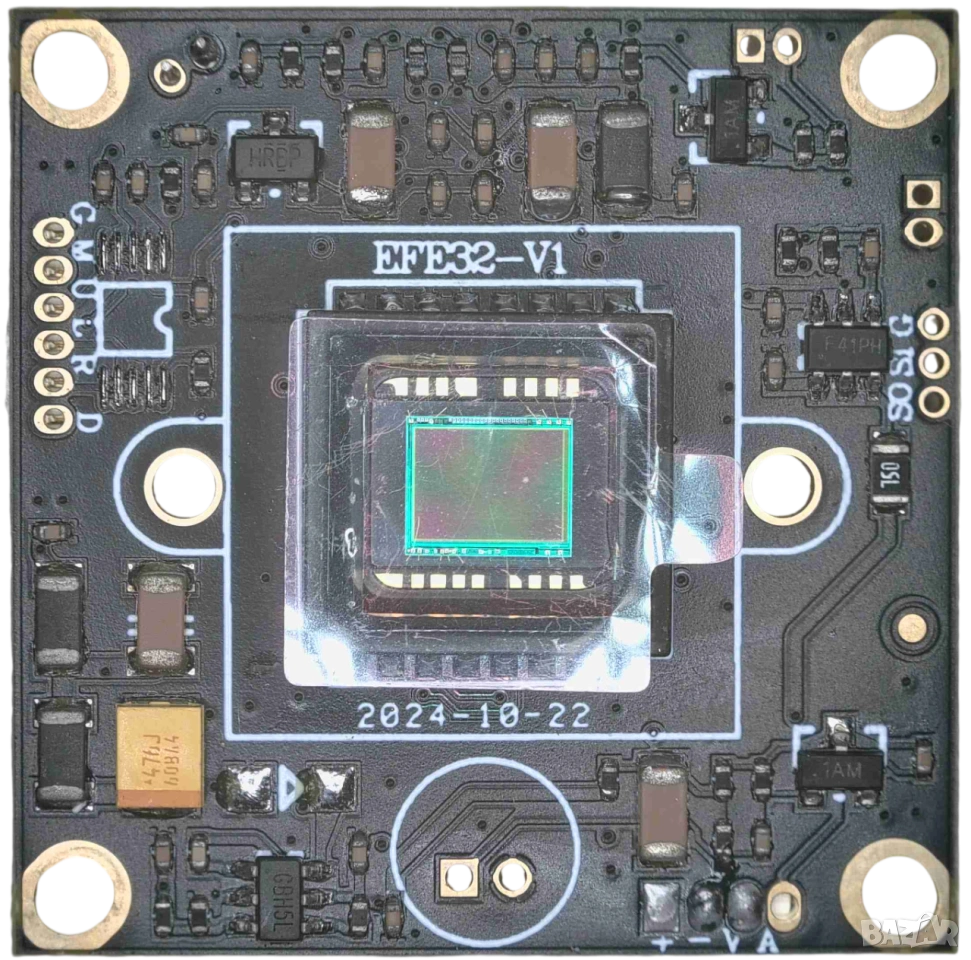

Сензор (Image Sensor): 1/3" Sony CCD ICX673AK (Super HAD CCD II). Това е физическият чип, който улавя светлината. Super HAD технологията подобрява чувствителността при ниска осветеност.

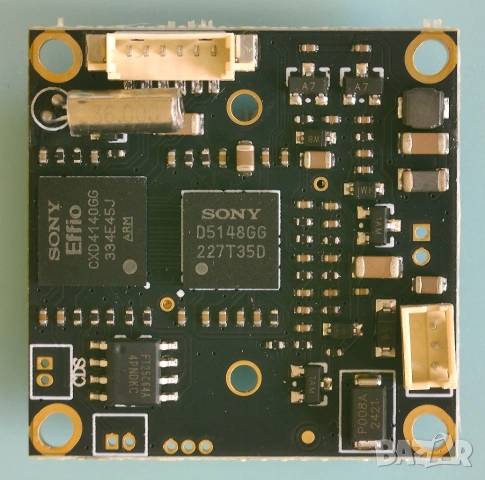

Процесор (DSP): Sony Effio-E (CXD4140GG). Този чип обработва цифровия сигнал от сензора, управлява цветовете, шума и функциите на менюто.

2. Видео параметри

Резолюция: 800 TV Lines (TVL). Макар че съвременните камери са в Мегапиксели, 800 TVL е лимитът на аналоговия сигнал (CVBS), осигуряващ изключително чиста картина за аналогов стандарт.

Система на сигнала: PAL (Phase Alternating Line) – европейски стандарт.

Ефективни пиксели: Приблизително 976 (H) × 582 (V) – познато като 960H стандарт.

Минимална осветеност: 0.001 Lux (изключително висока светлочувствителност, подходяща за тъмни зони).

S/N Ratio (Съотношение сигнал/шум): ≥52dB (осигурява чиста картина без "снежинки").

3. Физически и електрически характеристики

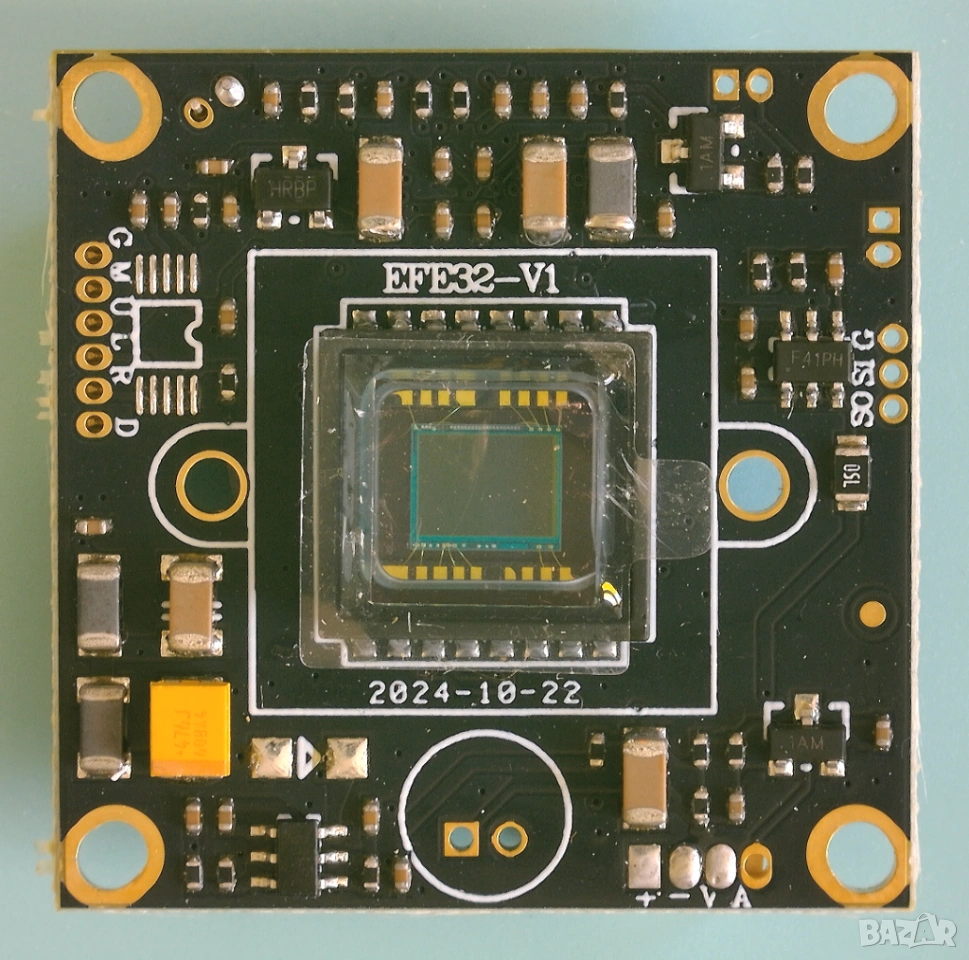

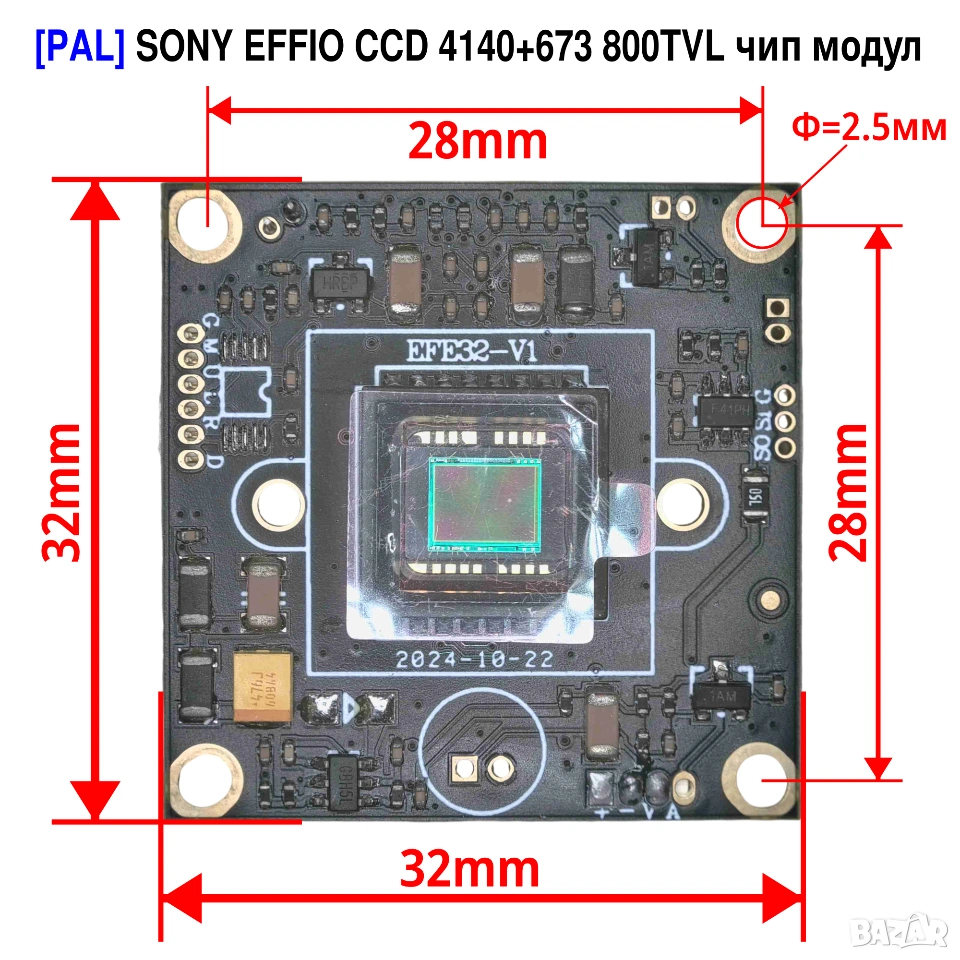

Размер на платката: 32 x 32 мм (стандартен индустриален размер за вграждане в корпуси или микроскопи).

Захранване: DC 12V (±10%).

Консумация: Около 120-150mA.

Видео изход: 1.0Vp-p / 75Ω BNC (CVBS аналогов сигнал).

Работна температура: -20°C до +60°C.

4. Приложение

Поради високата си резолюция (за аналогова камера) и малкия размер, този модул е предпочитан за:

Електронни микроскопи: Директно свързване към монитор с RCA/BNC вход без лаг (закъснение).

FPV системи: Дронове и дистанционно управлявани машини (заради ниската латентност на аналоговия сигнал).

Специализирано оборудване: Ендоскопи, индустриални машини и инспекционни камери.

Важно: Този модул е аналогов (CVBS). Той не може да се свърже директно към компютър през USB без "Capture Card" (видео заснемаща карта) и не е съвместим с цифрови IP системи без енкодер.

=============================

Още инфо от мен:

За да работи платката като камера, ще ви е нужно:

1. Захранване от 12 волта за платката

2. Оптика или обектив за матрицата

2. Обикновен телевизор с тръба или LED с наличие на PAL RCA / чинч за видео вход или монитор с CVBS/BNC вход или DVR с CVBS вход

Особеното за тази камера е, че няма никакъв лаг за картината и е супер чувствителна към цветове и ниска осветеност! Тоест - няма нужда от допълнително осветление! Щом виждате вие, значи и тя вижда! Не а като боклук - камерите, които не виждат нищо без достатъчно светлина и влачат картината!

Може да се ползва за какво ли не. Каквото си направите, това ще ползвате. Може да стане на микроскоп с нужната оптика, може да стане на камера за видео наблюдение с нужната оптика, може да стане на камера за компютър с нужния конвертор от CVBS към USB.

Може да се ползва за HDMI монитор с нужния конвертер от CVBS към HDMI.

Може например да ползвате тялото и оптиката на стар фотоапарат, като си монтирате платката вътре. Или да ползвате 3D принтер и да си направите каквото искате.

В интернет и във видеото под обявата можете да намерите достатъчно информация, кое как защо какво и т.н.

Еконт / Спиди, лично
