колекторен универсален електродвигател от автоматична пералня
колекторен електродвигател от автоматична пералня. Това е универсален двигател, който може да работи както с променлив, така и с постоянен ток, и се отличава с много високи обороти.
Ето детайлно описание на компонентите и характеристиките му:

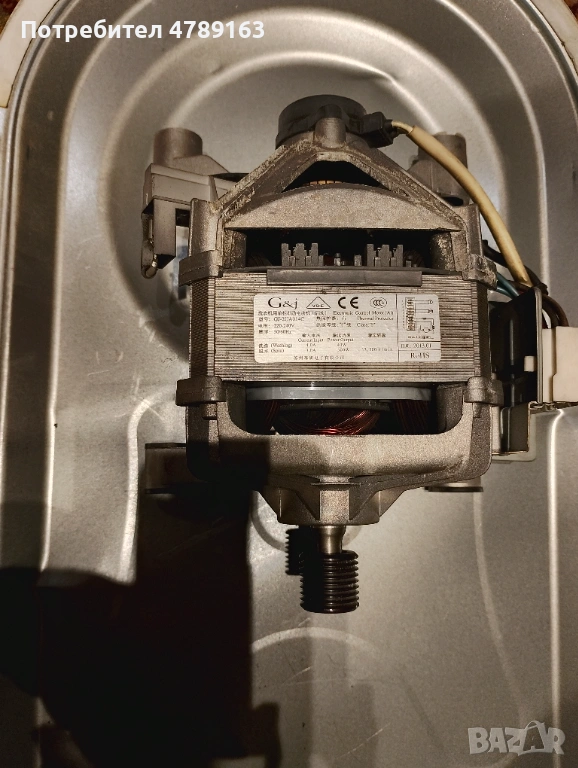

1. Технически данни (от етикета)
Марка/Модел: G&J (Suzhou G&J Electric), модел GJ-2UA014C.
Захранване: 220–240V, 50/60Hz.
Мощност и обороти:
При пране (Washing): 40W (нисък режим на мощност за бавно въртене).
При центрофуга (Spin): 300W, като развива до 13 500 оборота в минута.
Защита: Има вграден термичен предпазител (Thermal Protector), който изключва мотора при прегряване.
2. Основни части, които се виждат
Шкив (Ремъчна шайба): В долната част на вала се вижда оребрен шкив, предназначен за пистов ремък, който предава движението към барабана на пералнята.
Четкодържатели: Отстрани на корпуса са разположени двете графитни четки. Те контактуват с колектора на ротора, за да предават електричество към него.

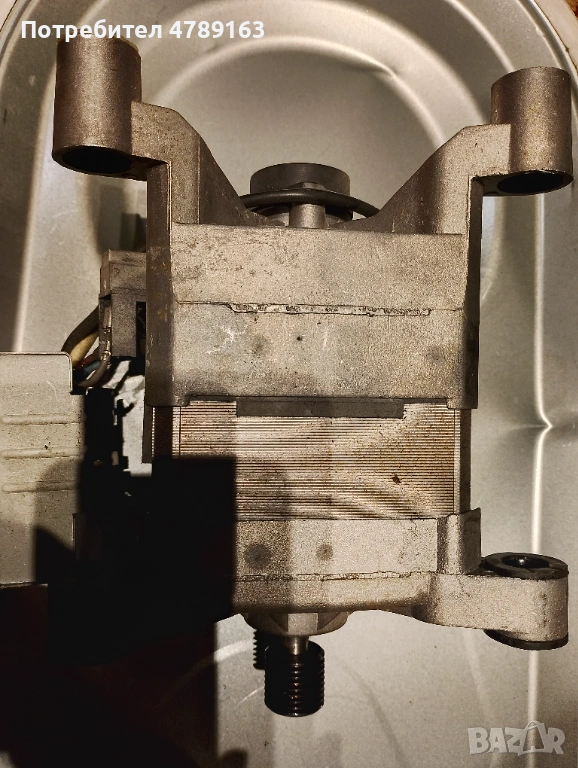

Статор и Ротор: Металната среда е статорът (неподвижната част), а вътре са медните намотки на ротора.
Тахогенератор (Датчик за обороти): Намира се в горния край (противоположния на шайбата). Това е малка намотка с магнит, която съобщава на електрониката на пералнята точно с каква скорост се върти моторът във всеки един момент.
3. Свързване (Букса)

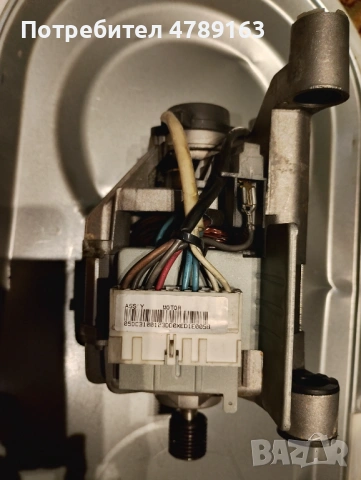

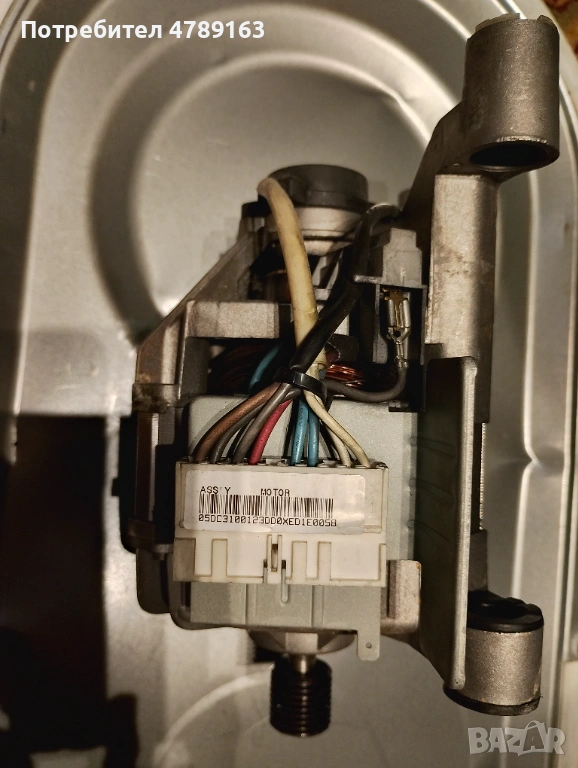

На втората снимка се вижда бялата пластмасова клема с няколко проводника. Обикновено те са разпределени така:
2 проводника за тахогенератора (обикновено най-тънките).
2 проводника за четките на ротора.
2 или 3 проводника за намотките на статора.
