JVC R-X40L → Обява 54693141

Стерео приемникът JVC Model R-X40 AM/FM е с мощност 40 вата на канал при 8-омово натоварване между 20 и 20 000 Hz с не повече от 0,008% общо хармонично изкривяване. Усилвателят му на мощност използва схемата JVC „Super-A“, която динамично променя работното напрежение на изходните транзистори, за да елиминира кросоувърното изкривяване, понякога свързано с работата на усилвател клас AB или клас B. Схемата Super-A съчетава ефективността на схема клас AB с изключително ниското изкривяване на клас A.

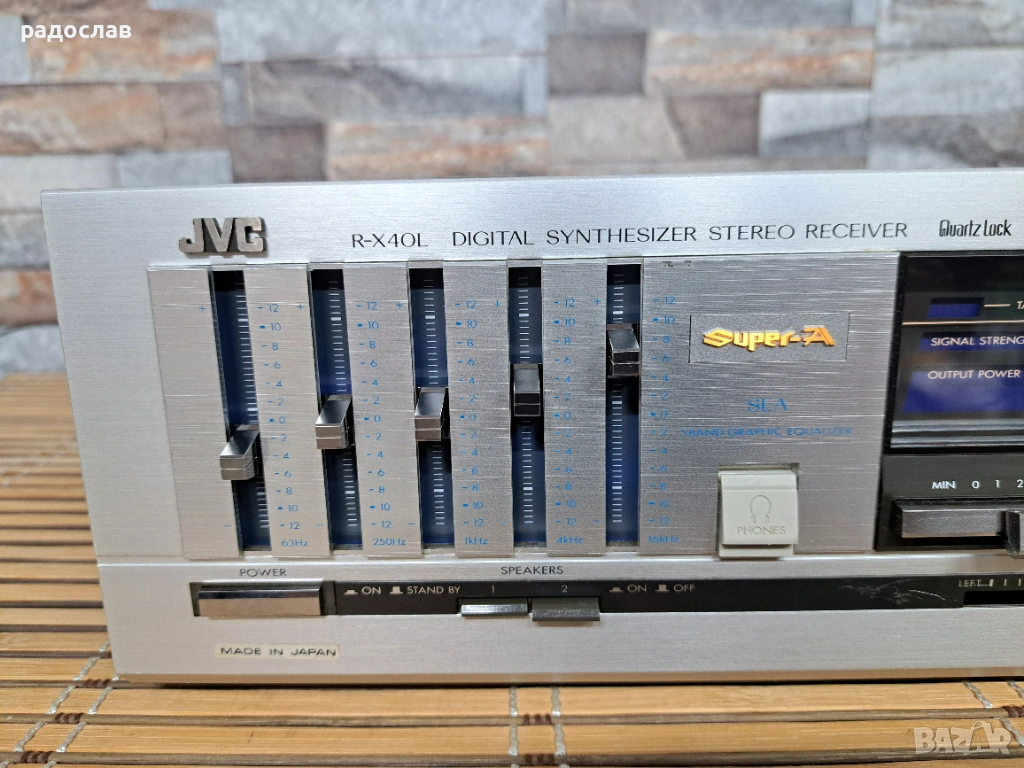

Предусилвателната секция на R-X40 разполага с пет-лентов графичен еквалайзер (вместо конвенционалните контроли на тона), който отдавна е отличителен белег на приемниците JVC. Тази система за управление „SEA“ (Sound Effects Amplifier) осигурява индивидуални настройки от ±12 dB в честотни ленти, центрирани на 63, 250, 1000, 4000 и 16 000 Hz. Леко задържаните вертикални плъзгащи се контроли имат силно задържани централни позиции. Бутон на предния панел свързва схемите на еквалайзера SEA към изходите за запис на касета за запис на еквилиран сигнал.

Приемникът се настройва от кварцов честотен синтезатор на стъпки от 0,1 MHz за FM и 10 kHz за AM. Бутоните карат настройката да се сканира нагоре или надолу по честота. Има два режима на настройка: автоматичен и ръчен.

Автоматичната настройка с изключен бутон за режим/сканиране осигурява автоматично превключване между стерео и моно FM приемане. В този режим тунерът сканира в избраната посока (с изключен аудио изход), докато не открие сигнал с достатъчна сила; след това спира и включва звука. Когато бутонът за режим на настройка/сканиране е натиснат (за ръчна настройка), приемникът работи само в моно режим. Всяко докосване на бутон за настройка превключва приемника с една честотна стъпка; задържането на бутона кара приемника да сканира бързо, докато не бъде освободен. Заглушаването на междустанционния шум е деактивирано в този режим. Същите режими на настройка са налични и при AM приемане (макар и без стерео, разбира се). Интересна характеристика на системата за настройка JVC е звуковият „бипкащ сигнал“, който съпътства всяка честотна стъпка. Когато бъде захваната станция (в автоматичен режим), има по-дълъг бипкащ сигнал, последван от кратък, когато приемникът включва звука.

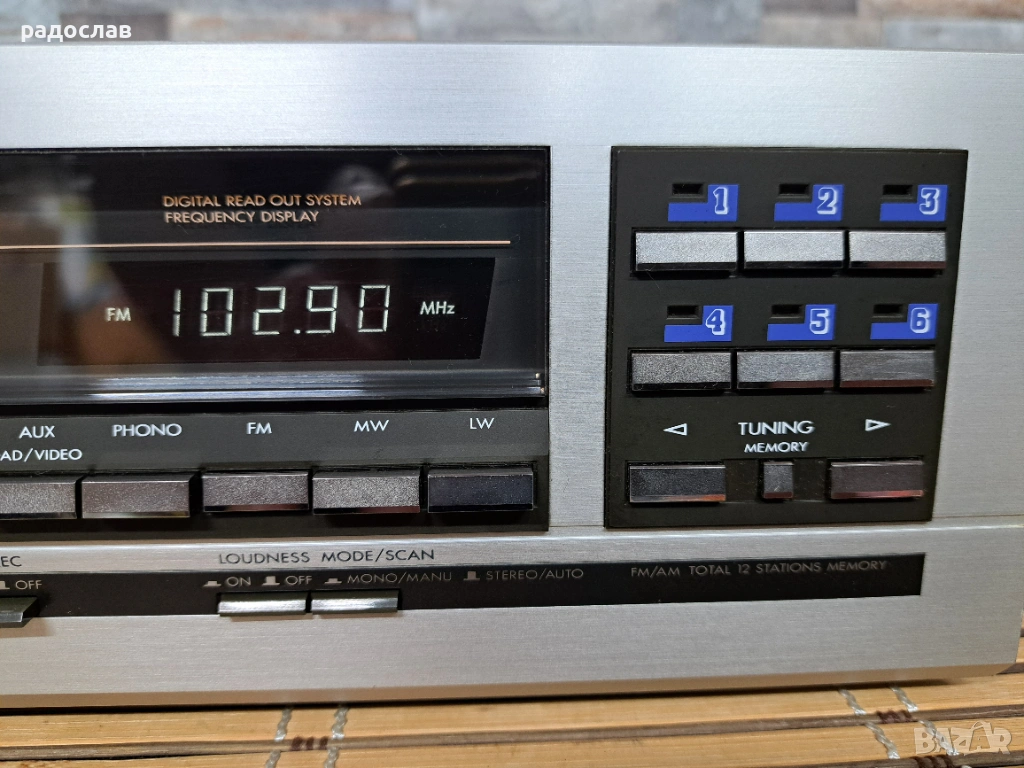

R-X40 има шест бутона за запаметяване на станции (предварителни настройки), всеки от които може да се използва за един FM и един AM канал. Честота се запаметява чрез настройване на приемника на тази честота, натискане на бутона за запаметяване, разположен между бутоните за настройка, и след това натискане на един от бутоните за запаметяване на канали (всеки от които има червена светлина, която показва кога е избран). Когато е включен, приемникът се връща към последно настроената станция.

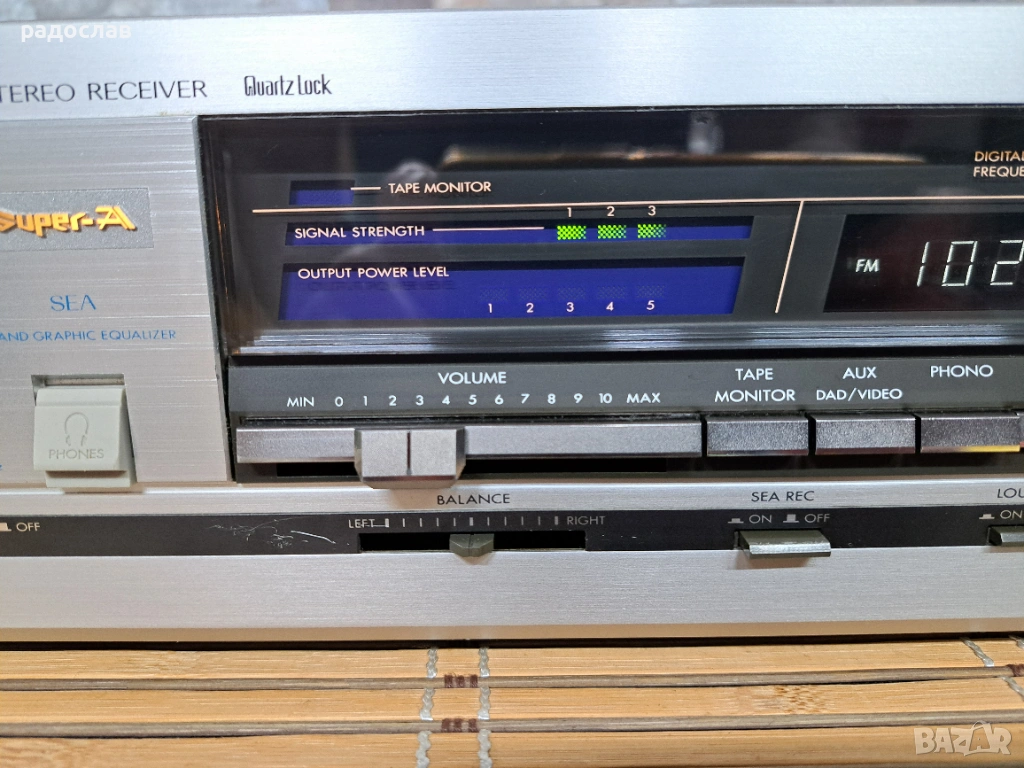

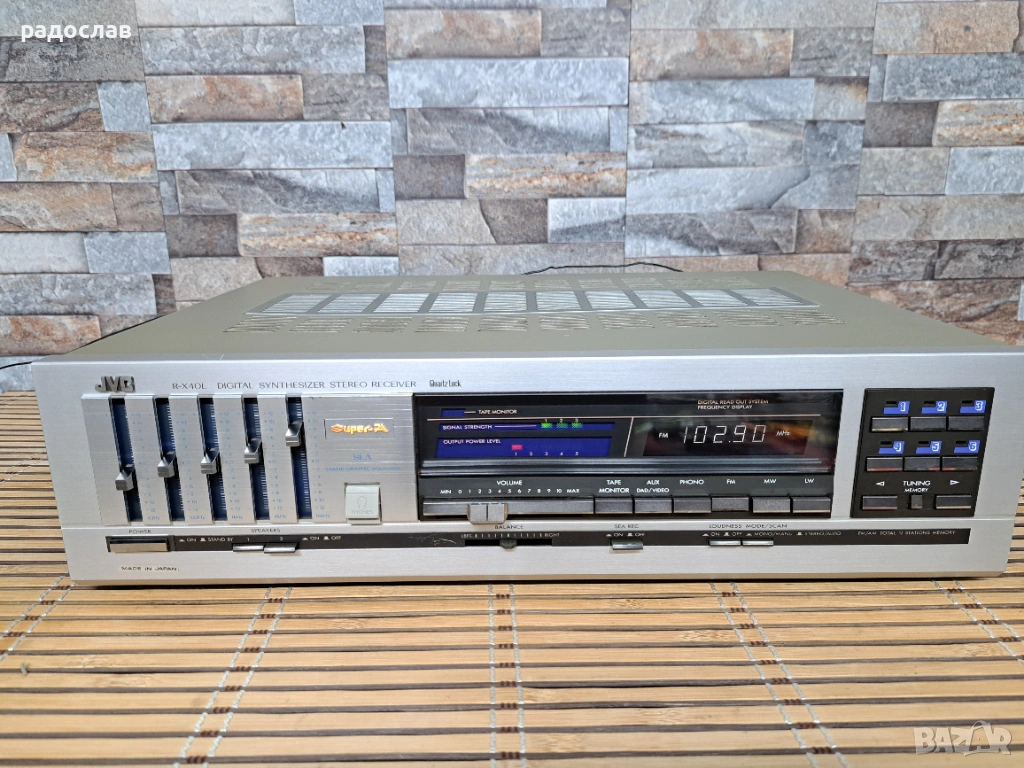

Бутоните се използват за избор на вход (am, FM, PHONO, VIDEO/AUX и TAPE), както и за активиране на единия или и на двата чифта изходи за високоговорители, компенсация на силата на звука и захранване. Хоризонталните плъзгачи се използват за контрол на силата на звука и баланса. Дисплей в центъра на панела показва честотата на тунера (с големи синьо-бели цифри) и наличието на стерео пилотен носещ в приет FM сигнал. В лявата половина на дисплея има светлинни групи за сила на сигнала и изходна мощност, както и червена лента за наблюдение.

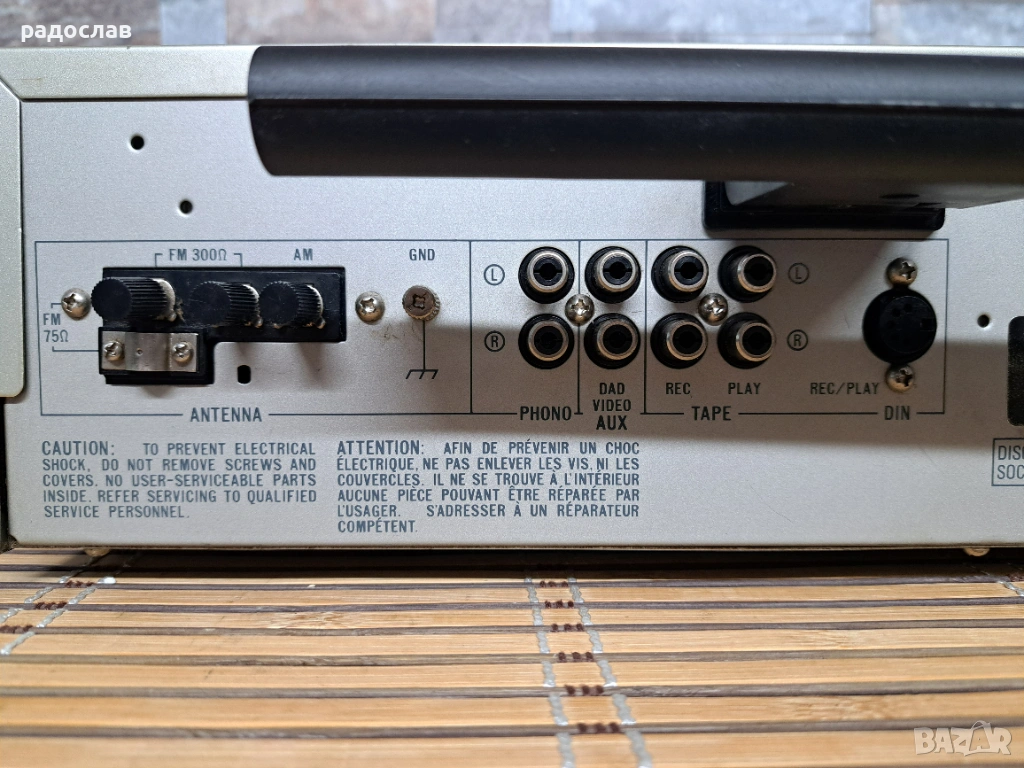

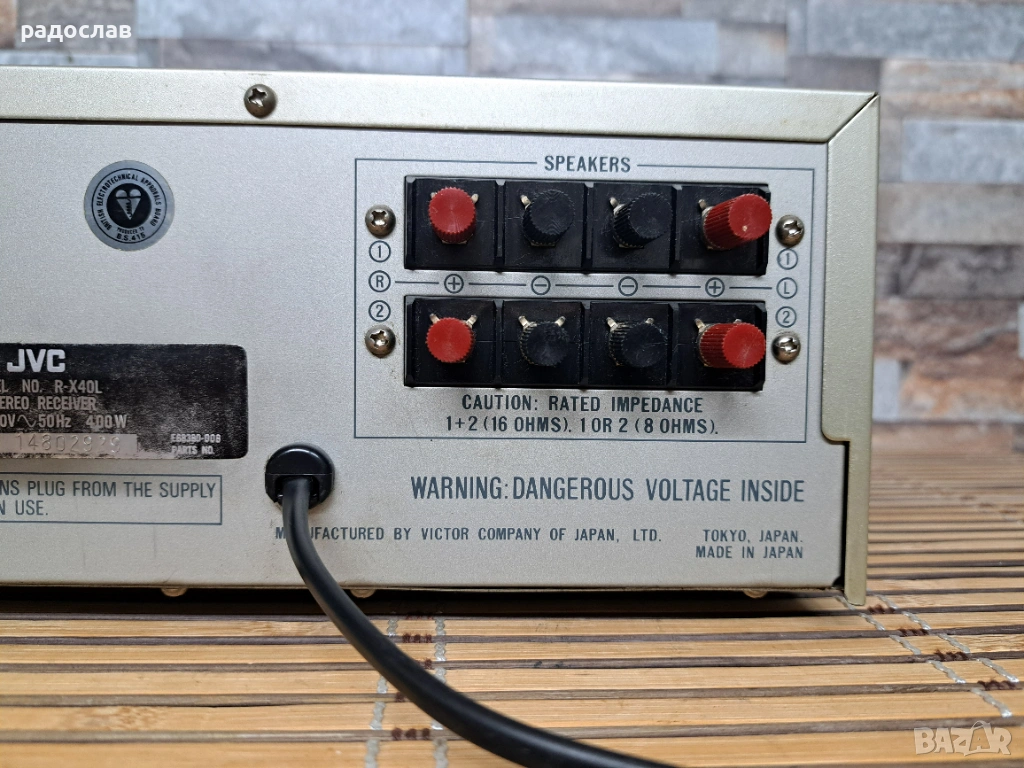

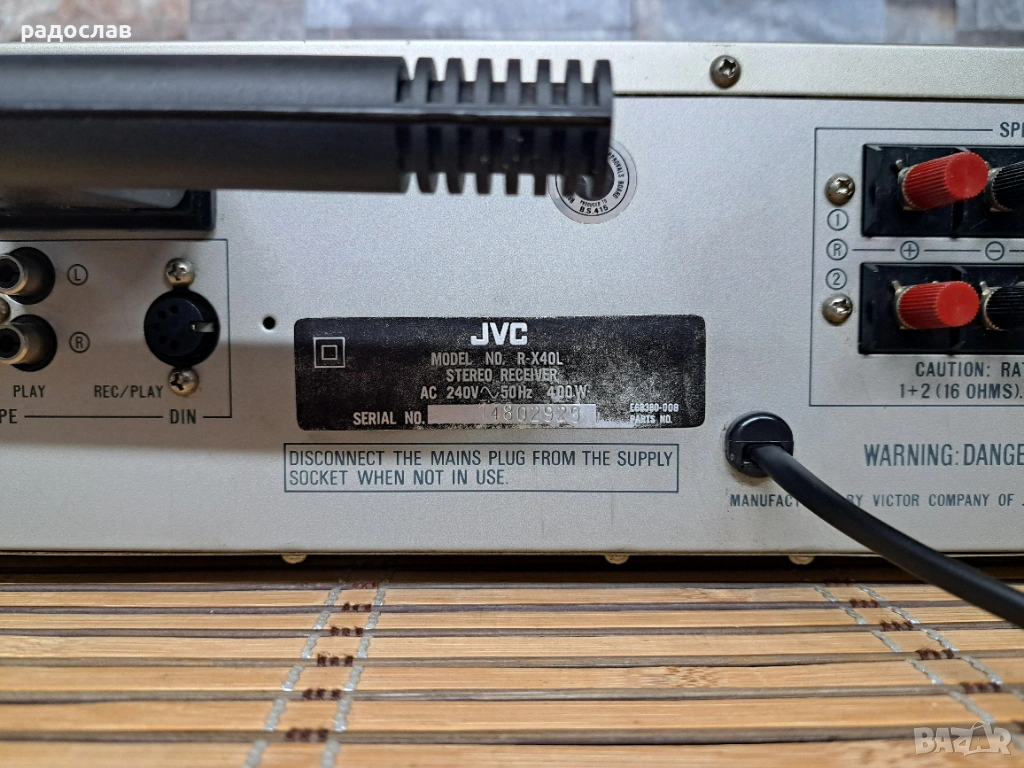

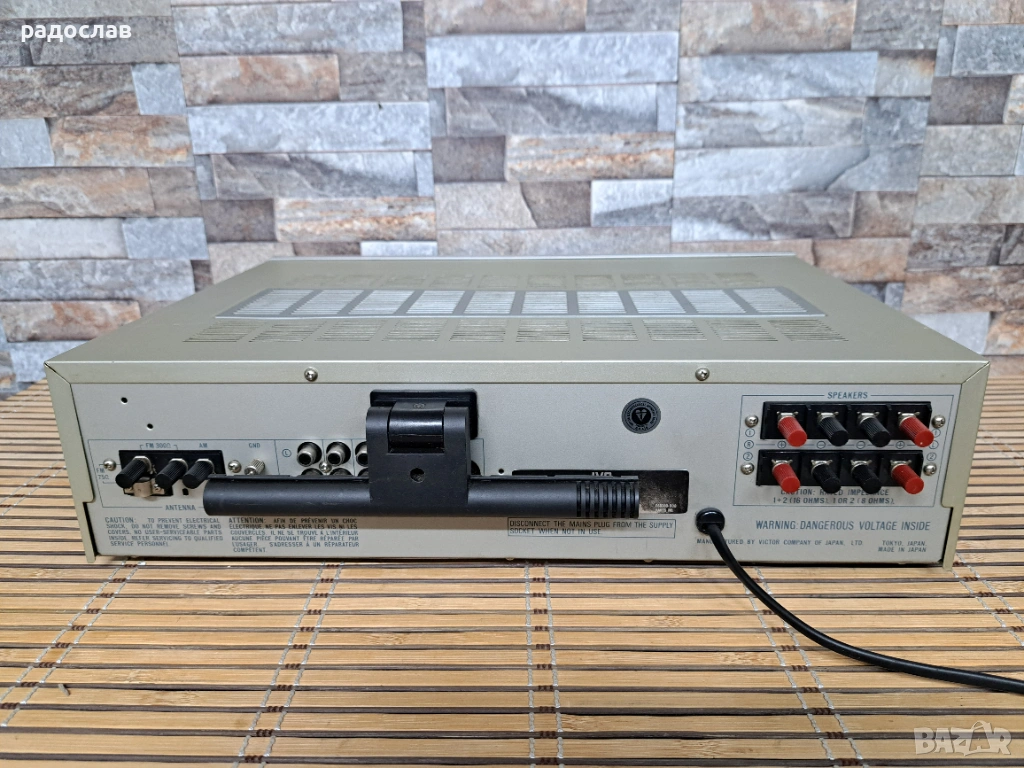

На задната престилка на JVC R-X40, в допълнение към входните и изходните фоно жакове, клемите за свързване на AM и FM антени и шарнирната AM феритна пръчка антена, има два комплекта клеми за свързване на изходи за високоговорители, два непревключваеми контакта за променлив ток и плъзгащ се превключвател, който променя разстоянието между AM каналите от 10 kHz, използвани в тази страна, на 9 kHz, използвани в други части на света. Изход за слушалки се намира зад малка пластмасова вратичка на предния панел.

JVC R-X40 е широк 17-1/8 инча, дълбок 14-1/2 инча и висок 4-5/8 инча. Цялата му външност е в сребрист цвят. Приемникът тежи 14-1/2 паунда (6,25 кг).
