Сензор за газ MQ-8 H2 → Обява 55166683

Този MQ8 газов сензор е специализиран в откриването на водород (H2) газ с висока чувствителност. Подходящ е за устройства, свързани с безопасността, като откриване на изтичане на водород в лаборатории, индустриални среди и при работа с горивни клетки. Перфектен за интеграция с Arduino, Raspberry Pi и други микроконтролери.

Защо да изберете този MQ8 водороден сензор?

• Висока чувствителност към водород: Сензорът е оптимизиран за откриване на водород (H2) с добра чувствителност в широк диапазон от концентрации. Подходящ е за ранно предупреждение при изтичане на водород.


• Аналогов и цифров изход за гъвкавост: Модулът предоставя два изхода:


  • Аналогов изход (AO): Напрежение, пропорционално на концентрацията на газа.


  • Цифров изход (DO): TTL сигнал (HIGH/LOW), активиращ се при достигане на зададен праг (регулируем с потенциометър).


• Лесно захранване и бързо загряване: Работи с 5V захранване и има вграена нагревателна верига. Изисква предварително загряване (около 1-2 минути) за стабилна работа.


• Компактен дизайн и индикация: Включва LED индикатор за захранване и цифров изход. Перфектен за бързо прототипиране.


За Какво Може Да Се Използва Този Сензор?

Този сензор е идеален за:

• Откриване на изтичане на водород в лаборатории


• Системи за безопасност при работа с горивни клетки


• Мониторинг на производствени процеси с водород


• Образователни проекти и експерименти


• Ранно предупреждение за изтичане на газ


Откривайте водород с висока точност и надеждност!

Важно: Този сензор не трябва да се използва за критични приложения без калибриране и сертификация.

- MQ-8 чувствителен за газов сензор, използван за проводимост на чист въздух, е по-нисък калаен диоксид (SnO2). Когато сензорът присъства в средата, в която е горим газ, проводимостта на сензора се увеличава с увеличаване на концентрацията на горими газове във въздуха.

- Използването на проста схема може да се преобразува в промяната в проводимостта на концентрацията на газ със съответния изходен сигнал. MQ-8 H2 газов сензор с висока чувствителност, наблюдението на другия водород-съдържащ газ също е много задоволително.

- Сензорът може да открие различни водород-съдържащи газове, по-специално градски газ, е евтин сензор за различни приложения.

- Подходящ за битови или промишлени течове на H2 върху устройство за наблюдение. Не е подложе на интерференция с пари от етанол, сажди, въглероден оксид и други газове.

Спецификации:

1. висококачествен дизайн с двоен панел с индикация за мощност и индикация за изходен TTL сигнал;

2. изходен сигнал за превключване на DO (TTL) и изход за аналогов сигнал AO;

3. Изходният TTL валиден сигнал е нисък. (Когато изходът е нисък, сигналната светлина е включена, тя може да бъде директно свързана към MCU или релейния модул)

4. Напрежението на аналоговия изход, колкото по-висока е концентрацията, толкова по-високо е напрежението.

5. Има добра чувствителност към откриване на газ и природен газ.

6, има четири отвора за винтове за лесно позициониране;

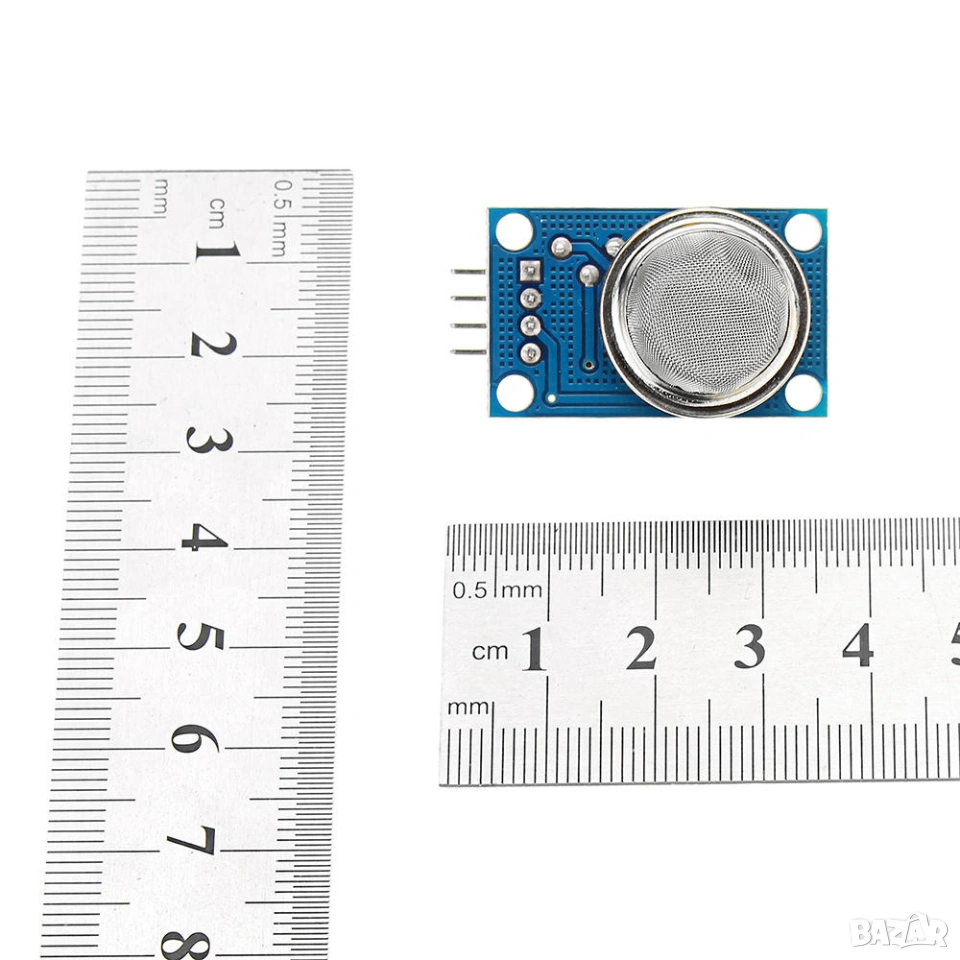

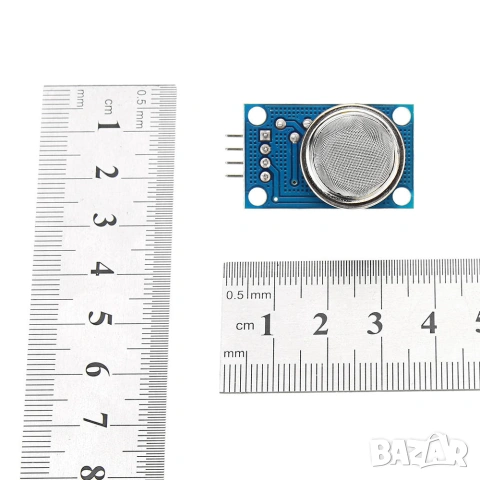

7, размери на продукта: 32 (Д) * 20 (Ш) * 22 (В)

8, има дълъг експлоатационен живот и надеждна стабилност

9, характеристики за бързо възстановяване на реакция

Електрически характеристики:

• Разпознаване на газ: H2

• Разпознаване на концентрация: 100-1000ppm

• Входно напрежение: DC5V

• Консумирана мощност (ток): 150mA

• DO изход: TTL цифрови количества 0 и 1 (0,1 и 5V)

• AO изход: 0,1-0,3V (относително незамърсяващ), най-високото напрежение на концентрация е около 4V

• Използване на чипа: AT89S52

• Кристал: 11.0592MHZ

• Скорост на предаване: 9600

• Компилационна среда: Keil


Специално напомняне:

След като сензорът се захранва, той трябва да бъде предварително загрят за около 20 секунди и измерените данни са стабилни. Загряването на сензора е нормално явление, защото вътре има нагревателен проводник, ако е горещо не е нормално.
