Пасивен предусилвател трансформаторен (собствена изработка)
Състояние
Ново
Доставка
Лично предаване; Купувача
Пасивен трансформаторен предусилвател (импедансно съгласуващ) за свързване на смартфон, портативен MP3-плеър, лаптоп, компютър, CD, DVD и др. към аудио система, усилвател, както и за вграждане като междинно предусилвателно стъпало в КИT или DIY-усилвател. Предусилвателя се разделя на три вида -нискоимпедансен, високоимпедансен и регулируем. Първият работи само при устройства с изход за слушалки, при които нивото на сигнала не е достатъчно високо. Той няма да работи нормално и ще внася голямо затихване в ниските честоти при източници с високо изходно съпротивление ”Line out” от чинчовете на DVD-плеъри, както и от изход за слушалки на мощни аудио системи и усилватели. Някои портативни устройства извеждат ”Line out” от жак за слушалки, но който не е предназначен за слушалки. В такъв случай за да разберем дали предусилвателя ще усилва, трябва в жака на плеъра да включим слушалки и от тях да се чува силен ясен звук, но ако звука е много тих, едва доловим, тогава предусилвателя няма да работи. Високоимпедансният ”Line out’’ предусилвател e предназначен за усилване на сигнала от CD, DVD и всички останали плеъри, но изработката му и този на регулируемият е по-скъпа. Регулируемият предусилвател по същество е високоимпедансен с изменящ се импеданс с 2 стъпки на усилване 1:2, 1:3 (да не се бърка със стандартните пасивни предусилватели - атенюатори, които само регулират нивото на сигнала, но не го усилват). Понеже трудно се намират превключватели над 2 степени, фабрично предусилвателят е свързан с обикновено ЦК-ключе в режим 1:2 и 1:3, но може да се конфигурира и в различни стъпки 1:3.5. 1:6 и 1:8.3, но последните две конфигурации не са препоръчителни поради силното намаляне на входният импеданс и КПД на трансформатора. По тази причина трудно може да се изработи високоимпедансен предусилвател с усилване над 2 пъти. При минимална степен 1:2 входа на предусилвателя е високоимпедансен, а при максимална 1:3 и1:5 е нискоимпедансен. На фиг. 3 е показана схемата на свързване в три стъпки на усилване. Трябва да се вземе под внимание че някои плеъри са с по-високо изходно съпротивление и за да се уверим че устройството ще работи нормално, трябва да се изчисли от принципната схема на плеъра сумарната стойност на последователно свързаните резистори в съответната изходна верига, която не трябва да надвишава 1Kohm. Устройството може да се използва и за намаляне на сигнала (атенюатор), като за целта просто трябва да се свърже наобратно вход-изход. В този случай входният импеданс е два пъти по-голям и нискоимпедансния свободно може да се използва като високоимпедансен за намаляне сигнала от DVD-плеър. Трансформатора възпроизвежда много чист, естествен звук, изкривявания и загуби в ниските или високите честоти не се забелязват. На втората снимка е показанa диаграма на нивото на усилване в конфигурация 1:2, съставена от два записа на една и съща песен -без и със предусилвателя, сглобени в един трак.

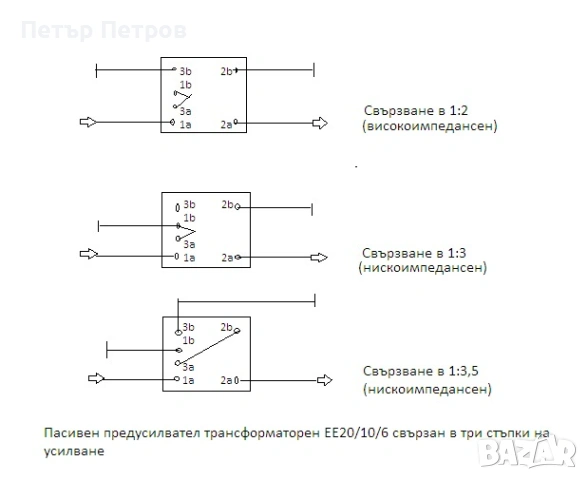

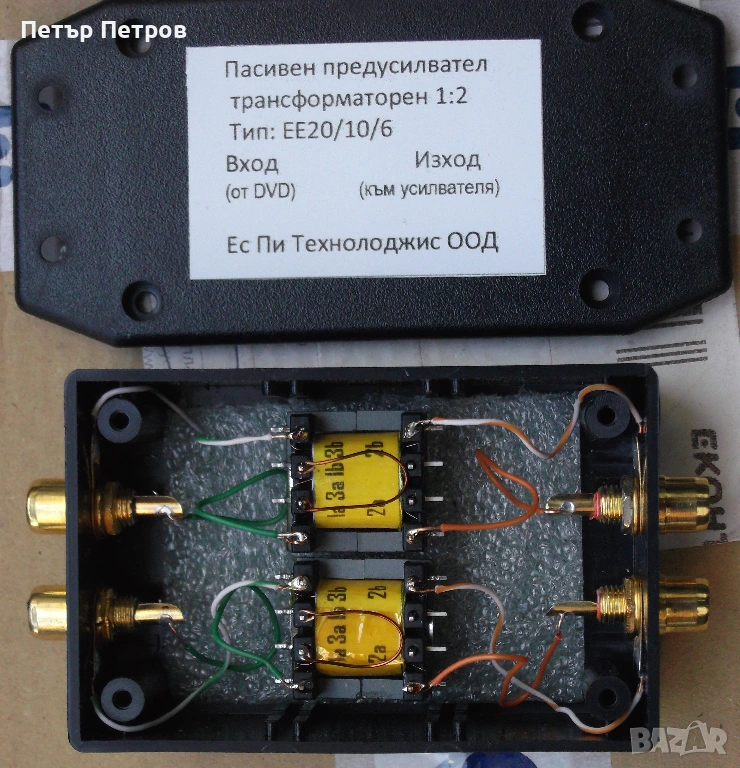

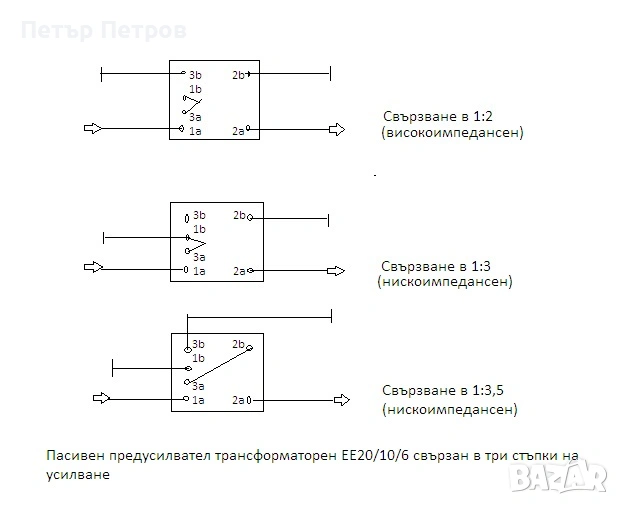

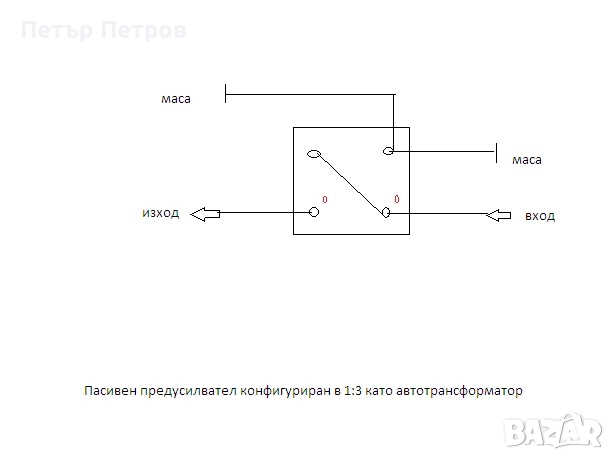

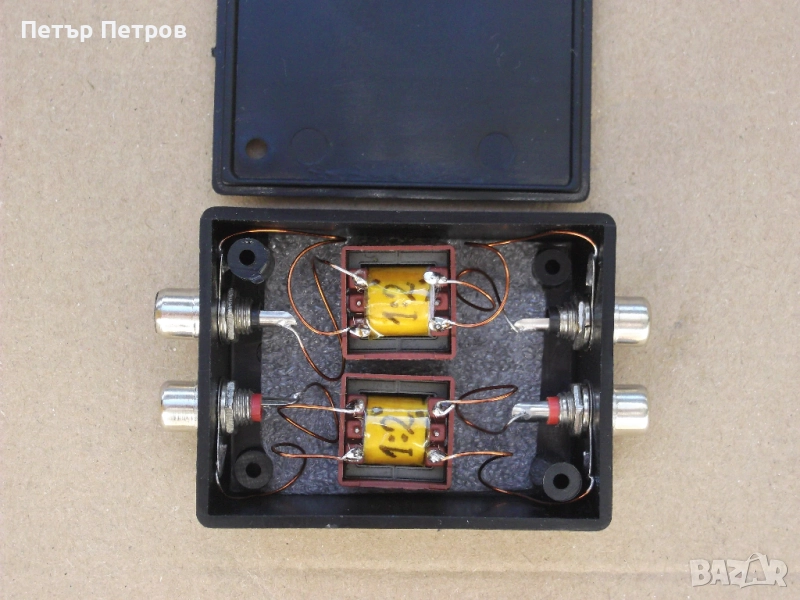

Устройството е авторска изработка. Снимката е илюстративна и може да се различава по формата на кутията, която е с размери 108x54x30mm.или 84x60x30 и типа на трансформаторите. Изработва се в три варианта: с висящ монтаж за лесно сваляне на трансформаторите и вграждане в КИТ, вторият е на платка и третият е на части -само трансформаторите. Трансформаторът е изработен с феритна сърцевина EE20/10/6, която има много равномерна линейна характеристика в широк честотен диапазон, висока магнитна проницаемост, ниска индукция на насищане и тесен хистерезис, надвишаваща свойствата на обикновената ламелна сърцевина с висока индукция, изискваща и повече енергия за намагнитването й, респективно загуба на полезна мошност. По желание на клиента мога да сглобя такъв с електрическа връзка между масите на входа и изхода или като автотрансформатор за още една стъпка на усилване 1:3 и по-качествен звук, но с цел безопасност и защита на устройствата от капацитивните токове между корпусите им е за предпочитане галваничната връзка. На фиг. 4 е показана схемата на свързване като автотрансформатор, но това може да се направи и чрез външен разклоняващ се кабел с чинчове, като на единият чинч трябва да се обърне поляритетът. От всички тествани евтини аудио трансформатори, най-добро качество в честотната лента показва този с феритната сърцевина. В по-скъпите Hi-fi трансформатори се използва сплавта Mu-metal и този по отношение на широкия честотен обхват също може да се причисли към този клас.
Предимства: не се нуждае от захранване, не внася шумове, не променя качеството на звука и насища по-добре усилвателя, съгласува импедансите на устройствата и компенсира загубите в кабела, който след трансформатора може да е по-дълъг и с лоша екранировка и най-вече служи като галваничен изолатор.

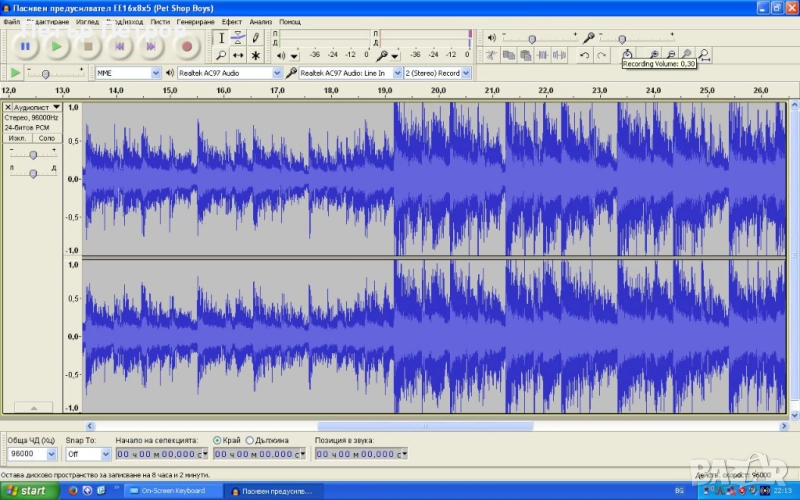

Принцип на действие: съгласуване на импедансите или казано просто -извлича и фокусира огромният запас от неизползваема енергия от звукоизточника и я пренася към крайният усилвател в пълният й капацитет, толкова по-голям, колкото източника може да осигури. Ето защо звукоизточника трябва да има достатъчна мощност за да захрани слушалки и да е с минимално изходно съпротивление. Така един портативен плеър може да осигури усилване над 10 пъти.
Усилване: 1: 2 пъти или 1:3 конфигуриран като автотрансформатор и максимум 1:3 или 1:8 за регулируем. Важно е да се отбележи че при усилване на сигнала 2 пъти, силата на звука се увеличава 4 пъти (от формулата за мощността), съответно входния импеданс на усилвателя се намаля 4 пъти във входната верига на предусилвателя, пренебрегвайки загубата от намагнитваща мощност, която е най-малка за феритната сърцевина и която трябва да се покрие от звукоизточник достатъчно ниско изходно съпротивление.
Нискоимпедансен предусилвател -35€
Високоимпедансен или регулируем предусилвател -60€
Нискоимпедансен моно предусилвател -20€
Високоимпедансен или регулируем моно предусилвател -35€
Нискоимпедансен трансформатор 1бр -15€
Високоимпедансен трансформатор 1бр -25€
Технически характеристики на нискоимпедансен / високоимпедансен предусилвател в отношение 1:2:
Индуктивност на намотките: 280: 1600mH / xxxxxxx
Активно съпротивление на намотките: 51: 134ohm / 145: 500ohm
Максимално допустимо изходно съпротивление на източника: 200ohm / 1,2Kohm
Срок за изработка: 1 седмица, ако няма наличен.
Имате право до 14-дневен срок да върнете продукта, при представена касова бележка и при условие че устройството не е отваряно и не е променена неговата конфигурация.
