Японско реле за време, таймер от 0 до 35 минути с захранване 100 волта променливо ) → Обява 28401317
Японско реле за време, таймер от 0 до 35 минути с захранване 100 волта променливо )
Състояние
Ново
Доставка
Купувача

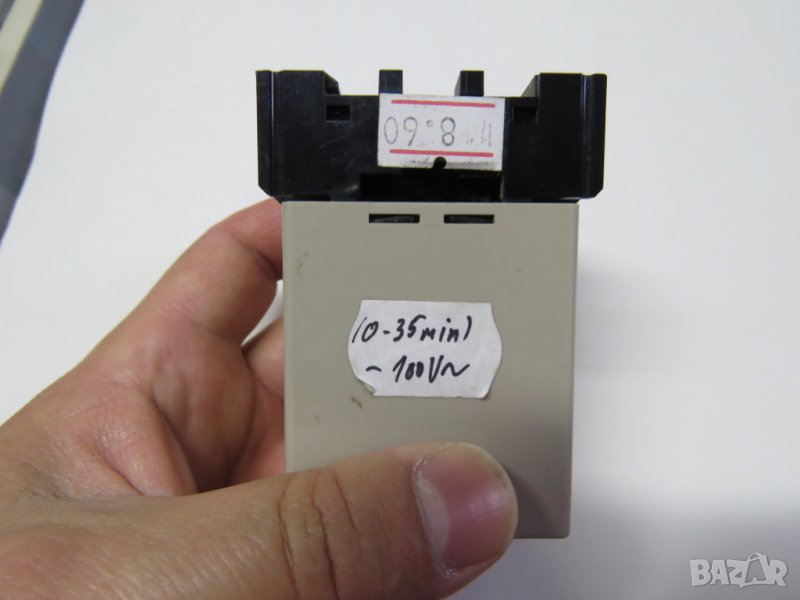

Японско реле за време ( 0- 35 мин - захр. 100 волта променливо.

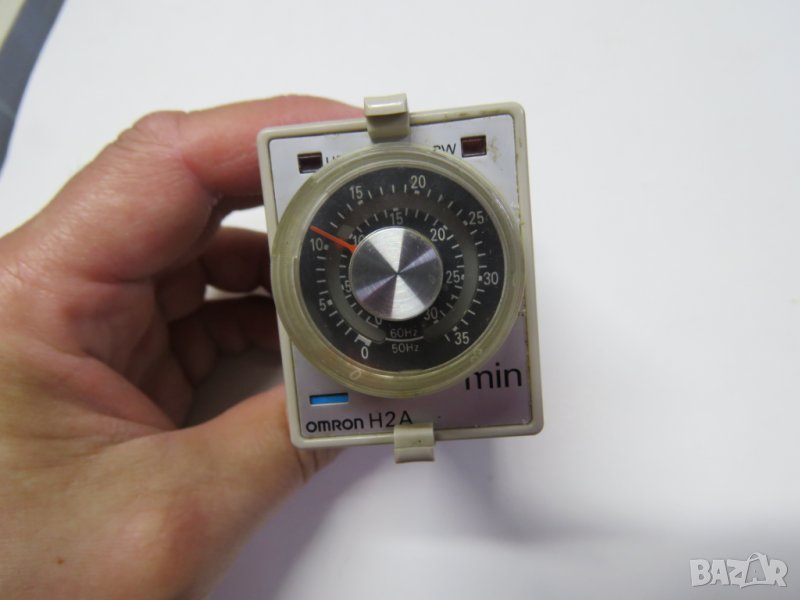

Това на снимката е аналогово (моторно) реле за време (таймер)на японската маркаOmron, модел H2A.[1, 2, 3]
Този тип устройства се използват в индустриалната автоматизация, електрически табла и управление на машини за забавяне или контролиране на продължителността на определени процеси (включване или изключване на вериги след зададено време).[4, 5]
Основни характеристики на конкретния модел от снимката:
- Диапазон на регулиране:От0 до 35 минути(видно от скалата и означението „min“ в долния десен ъгъл).[6, 7]
- Принцип на работа:Времето се задава ръчно чрез завъртане на централния метален бутон, докато червеният индикатор покаже желаната стойност.[4]
- Работна честота:Има две скали (за 50Hz и 60Hz мрежи), тъй като скоростта на вътрешното двигателче зависи от честотата на захранващото напрежение.[2, 8]

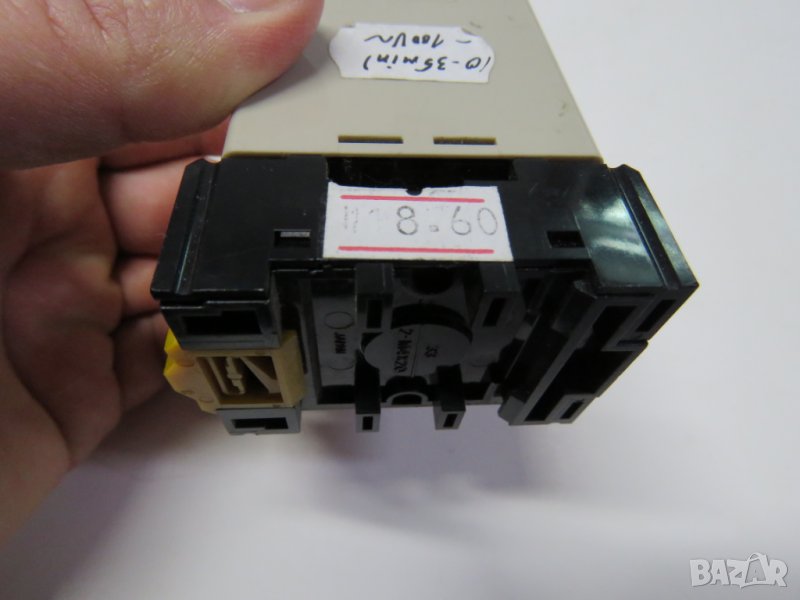

Обикновено този модул се монтира върху специална основа (цокъл) с щифтове (пинове) от задната страна.[9, 10]
Схемата на свързванена класическото 8-пиново моторно реле за времеOmron H2A се базира на стандартен кръгъл цокъл (октална база) с 8 извода (пина).[1, 2]
Схемата на подредба на терминалите (Terminal Arrangement), погледната откъм задната страна на релето (или отгоре на цокъла), е следната:
1. Захранване на релето (Оперативна верига)
За да работи вътрешният мотор и таймерът да започне да отброява, трябва да подадете напрежение на следните пинове:[3]
- Пин 2иПин 7— Свързват се към захранващата мрежа.
⚠️ Важно предупреждение за захранването:Повечето релета от серията Omron H2A, внасяни в миналото или свалени от стари машини, работят на100V ACили110V AC(японски стандарт).Не го включвайте директно в българската мрежа на 230V, преди да сте проверили фабричния надпис за напрежение (обикновено отстрани на корпуса)! Ако пише 100/110V, ще ви е нужен понижаващ трансформатор.[1, 4]
2. Контакти за управление (Силова/сигнална верига)
Релето разполага с един превключващ контакт (SPDT) със закъснение, разпределен на следните три пина:[5]
- Пин 1—Общ извод (Common / COM)
- Пин 3—Нормално отворен контакт (Normally Open / NO)— затваря се и пропуска токследкато изтече настроеното време.
- Пин 4—Нормално затворен контакт (Normally Closed / NC)— прекъсва веригата веднагаследкато изтече настроеното време.
(Забележка: Пинове 5, 6 и 8 при стандартния базов модел H2A не се използват за външни връзки или служат за мостове/вътрешни функции според конкретната модификация).[2]
Как работи схемата на практика (Пример):
Ако искате да включите лампа или контактор автоматично 10 минути след пускане на системата:
- Подавате фаза и нула на Пин 2иПин 7(таймерът тръгва).
- Свързвате фаза (или захранващ сигнал) към общия Пин 1.
- Свързвате консуматора (лампата/бобината на контактора) към Пин 3(NO).
- Когато подадете захранване, таймерът брои 10 минути. През това време лампата не свети. След 10-тата минута контактът между 1 и 3 се затваря и лампата светва.[3]
**** Предлагам ви нова ( неупотребявана ) българска, руска и маркова качествена техника от времето когато още не всичко беше ,, MADE IN CHINA ''
Възстановете вашета стара и вярна техника !
За количества - ОТСТЪПКА !
Минимална сума за изпълнение на комплексна поръчка - 7 лв.
Срок за пращане до 5 дни .
Пращам само по ЕКОНТ с опция СМС преглед и тест!
***** Релето (на английски: relay) е електромеханичен електронен компонент – електромагнитен превключвател, предназначен за
комутация на електрическа верига при малки токове с цел скокообразно изменение на изходната величина при
зададено изменение на входната величина. Широко се използва в различни
автоматични устройства. По принципа си на действие има електрически,
пневматични, механични и термични релета, но най-разпространени са
електрическите (електромагнитните) релета.
Основните части на електромагнитното реле са
електромагнит, котва и превключвател
. Електромагнитът представлява електрически проводник, намотан на бобина със сърцевина от феромагнитен материал
.
Котвата е пластина от магнитен материал, която чрез лостче управлява
контактите. При пропускане на електричен ток през намотката на
електромагнита възниква магнитно поле, което притегля котвата към
сърцевината и тя превключва контактите. Самите контактни пластини могат
да бъдат включващи, изключващи или превключващи.
Разликата на релетата от контакторите
се състои в значително облекчената контактна система и в това, че
работните контактни тела могат да бъдат повече (когато едните се
затварят, другите се отварят).
Основен показател за определяне на параметрите на
електромагнитните релета е съотношението между т.нар. електромеханична
(тягова) и механична (противодействаща) характеристики.
