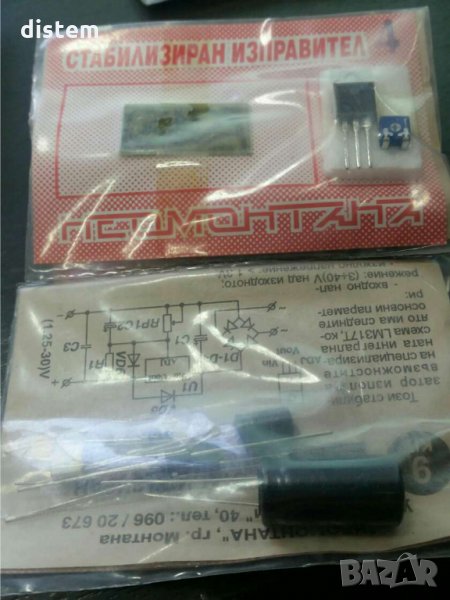

КИТ Стабилизиран изправител 4" LM317, (1.3 - 30)V, 1.5А, 20W → Обява 30415804
КИТ Стабилизиран изправител 4" LM317, (1.3 - 30)V, 1.5А, 20W
Състояние
Ново
Доставка
Купувача
КИТ Стабилизиран изправител 4" LM317, (1.3 - 30)V, 1.5А, 20W
Този стабилизатор използва възможностите на специализираната интегрална схема LM317T, която има следните основни параметри:
- входно напрежение: (3÷40)V;
- изходно напрежение: (1.3÷37)V;
- изходен ток: 1.5А;
- ток на ограничение: 1.5÷4.5А при (Uизх - Uвх) < 15V;
0.4A при (Uизх - Uвх) = 40V;
- минимален ток на стабилизация: 10mA;
- максимална разсейвана мощност: <20W (с радиатор);
За използване на максималният ток трябва пада на напрежение върху интегралната схема да бъде по-малко, т.е. не може едновременно да има максимален ток и максимално напрежение.
Вместо задаващият тример, може да се използва външен потенциометър или фиксирани резистори.
Диодите VD5 и VD6 предпазват интегралната схема от влиянието на товара, когато той има реактивен характер.
Когато има големи изисквания към пулсациите на изходното напржение трябва да се има предвид, че 1000µF за C1 определя изходен до 0.5А. За по-голям ток без пулсации е необходима стойност 2200µF. Стойността на C1 зависи правопропорционално от тока и обратнопропорционално от входното напрежение. Изправеното напреженеи върху C1 да не превишава 35V.
Резисторите от типа РПМ с вертикален монтаж, да се почистят предварително от лаковото покритие върху изводите им.
Преглеждания: 1 270
