Кит 59 набор "Усилвател 6"/6.0''

гр. Пловдив Наблюдавай

Публикувана/обновена на 24 април в 14:03 ч.

Състояние

Ново

Доставка

Купувача

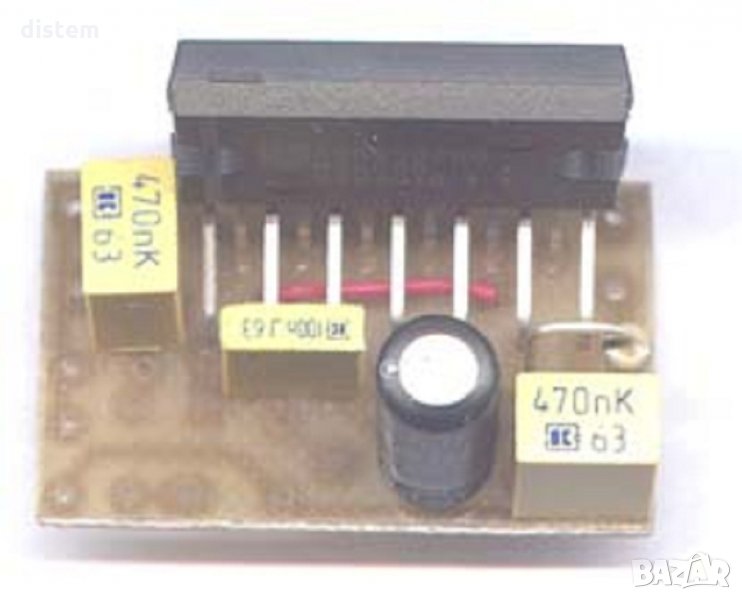

Кит 59 набор "Усилвател 6" 2х22W /14,4V , 4ом, 10Hz-40kHz, ТDA 1557Q, А=200 пъти

Предлага се усилвател клас В с инт. схема, имащ следните качества:

- изходна мощност при изкривявания: 10%, Rт=4oM - 22W; 0.5%, Rт=4oM - 17W;

- захранващо напрежение 14.4V /6 - 18/V;

- фиксирано усилване: за TDA1553Q - 26dB/20 пъти/, за TDA1557Q - 46dB/200 пъти/;

- наличие на режим на "изключен входен сигнал" ("mute") и чакащ режим ("stand-by") с консумация до 0,1mА;

- изкривявания при изходна мощност 1W: 0.1%;

- много малко елементи;

- голяма мощност при ниско захранващо напрежение;

- термична защита;

- защита от късо съединение към маса или към "+" за кратко време;

- максимален импулсен ток: 4А;

- консумиран тоk /без сигнал/: до 80mA;

- входен импеданс: 25кoM;

- обратно напрежение: до 6V;

- разсейвана мощност: 60W;

- термично съпротивление: 1,5°C/W;

- максимална температура на структурата: 150°С;

Горната гранична честота не е ограничена схемно, а долната зависи от кондензаторите С1 и С2, като при 220nF e 25Hz /при -3dB/, a при 470nF e 10Hz /при -3dB/

Тази разработка е усъвършенстван вариант на "Усилвател 6" като е отстранено "пукането" във високоговорителите при първоначално включване. За целта е въведена закъснителна RC група във веригата на извод 11 ("mute/stand-by"). За включване на усилвателя, при подадено преди това захранващо напрежение, се използва маломощен ключ К. Възможно е на мястото му да се постави мостче (между точките "S" и "+"на платката), при което усилвателят се управлява с включване на общото захранване към 3 и 10.

Преди монтажа на интегралната схема към платката да се постави мостчето М от изолиран проводник.

Захранвaщите проводници трябва да са къси и със сечение 0.75мм

. Задължително е "-" на крайните стъпала в инт.схема /изводи 5 и 8/ да е с отделен проводник към захранването, а не заедно с извод 2 (масата на входния сигнал). При необходимост между захранващите проводници, близо до усилвателя, да се постави електролитен кондензатор с голяма стойност.

Усилвателят може да се монтира върху шасито на радиоприбора, но специално е оразмерен за алуминиев радиатор N 500 0194 /фиг. 3/ с дължина 60 /80/мм, като се раположи (за предпочитане надлъжно) в канала му. Ако се постави върху канaла перфориран алуминиев капак ще се получи един завършен вид на усилвателя. Радиаторът ще бъде вътрешно свързан с подложката на интегралната схема и "-".

Усилвателят е предназначен за използване в автомобил. Високият коефициент на усилване на TDA1557Q дава възможност за свързване преди крайното стъпало на радио касетофона, тъй-като фирмената мощност 22W изисква входен синусоидален сигнал /в ефективна стойност/ 45mV. Усилвателят с ТDA1553Q е по-подходящ за свързване към изхода на радио касетофона, тъй-като има много по-малко усилване /необходимия вхoден сигнал е 450мV/. За тази цел са предвидени входни делители R1/R2 и R3/R4. Например за TDA1553Q ако R2(R4) е 10коМ /за ТDA1557Q-R2(R4)=1коМ/ се получава ориeнтировъчно:

Uвх,V

R1(R3), koM

При неправилно свързване ( общи минусови проводници, висящи входове) е възможно да се получи самовъзбуждане на усилвателя, което е съпроводено със загряване на схемата и протичане на голям ток дори и без товар. В нормално състояние на всеки от изходите (изводи 4, 6, 9 и 7) на двата мостови усилвателя трябва да има половината от захранващото напрежение (измерено спрямо "-"). Самовъзбуждането не може да се установи ако измерването се извършва върху товара (вкючително и с осцилоскоп) тъй като то е синфазно в двата канала на мостовия усилвател. Може да се наблюдава на някой от изходите спрямо маса.

ВНИМАНИЕ! При вграждане на усилвателя в автомобил да се има предвид, че автомобилната електроника е подложена на значителни (над 50V) пикови напрежения. За предпазване на усилвателя може да се използва

кит 176 - "Защита от пренапрежение"

СЪДЪРЖAНИЕ

1.Печатна платка 9918 1бр.

2. D Интегрална схема:

за "Усилвател 6"- TDA1557Q

за "Усилвател 6.0"- TDA1553Q 1бр.

3. C1,C2 Кондензатор 470nF/330nF/ 2бр.

4. С3 Кондензатор KEAII 10,0 /4,7/ 1бр.

5. C4 Кондензатор100nF/150nF/ 1бр.

6. R5 Резистор (43 - 100)коМ 1бр.
