Високоволтови бързи диоди 16,000V, 10mA, 100ns → Обява 31949022

Високоволтови бързи диоди 16 000V, 10mA, 100ns

High Voltage 16kV, 10mA, 100ns High Frequency Rectifier Diode

Пад на напрежени в права посока: 36V при ток 10mA (измерено, като пад върху резистор с точност 1%)

Размери:
- дължина на корпуса 12 мм
- диаметър на корпуса 3 мм
- дължина на изводите 28 мм

Изводите са медни, посребрени за добро отвеждане на топлината от чиповете в корпуса.

Коментар: 16kV във въздушна среда прави волтова дъга 16 мм, а дължината на корпуса както виждате (по-горе) е 12 мм и е възможно да възникне волтова дъга между изводите на диода. За целта, ако не заливате диодите е необходимо да наденете на изводите термосвиваем шлаух с диаметър 1 мм, а на корпуса прозрачен термосвиваем шлаух с диаметър 3-4 мм, за да се вижда маркировката на катода.

Цени за количества:
1-99 броя - 1.00 лв за брой
100+ броя - 0.80 лв за брой
(количеството трябва да е кратно на 100 по възможност, защото опаковките са по 100 броя в плик)

Наличност: около 20,000 броя на склад

Внимание !!!
Желателно е с високи напрежения да работят само технически грамотни специалисти, като съблюдават всички мерки за работа с високи напрежения. По възможност работете с високочестотни променливи или пулсиращи постоянни токове за да се избегне преминаване на ток през жизненоважните органи в човешкото тяло.

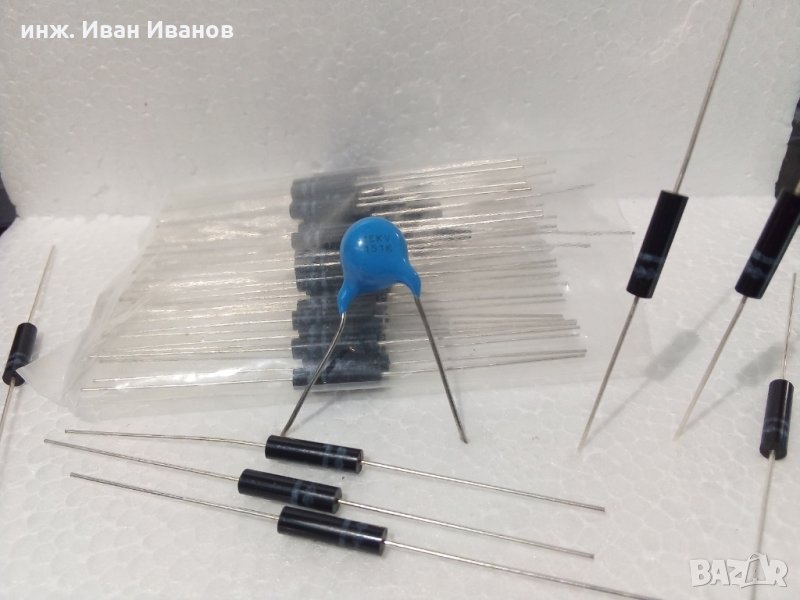

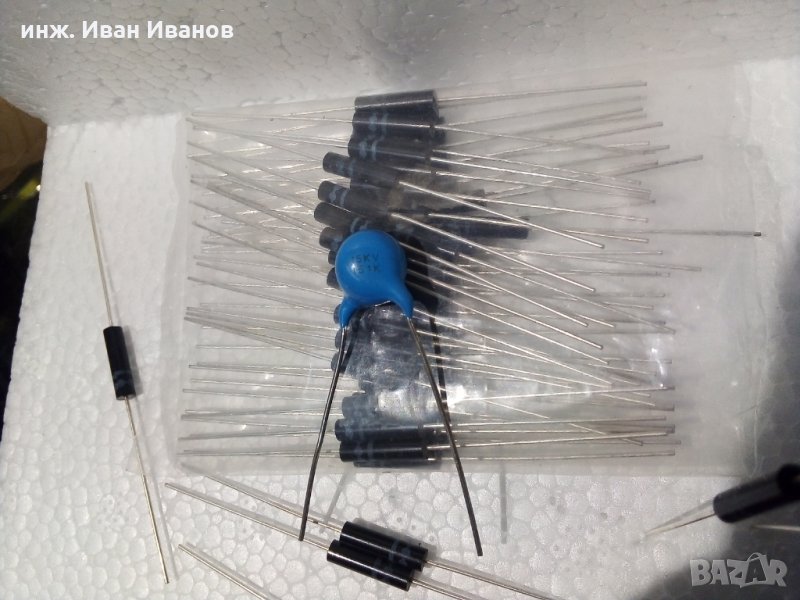

На снимките по-долу с диодите има кондензатор 150pF/15kV.

С този тип кондензатори и диодите съм правил малка по габаритни размери каскада с изходно напрежение 90-100 000V. (Прави над 90 мм волтова дъга). Каскадите заливам с епоксидна смола от Лакпром - има я на много места в София.
С електронен трансформатор и направена каскада можете успешно да зареждате кондензаторният блок в генераторите на Юткин.
За София лично предаване, а за страната изпращам по Еконт и Спиди от офис до офис за минимизиране на транспортните разходи.
