Електроника за автомивка на самообслужване
Състояние
Ново
Доставка
Купувача
Управление за автомивки на самообслужване.

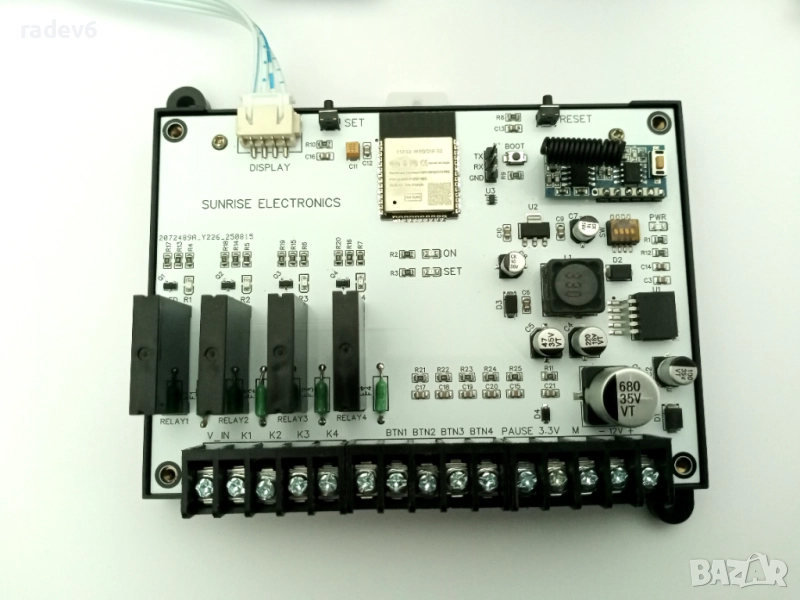

Платката управлява контактори към които са свързани
машините. Захранващото напрежение на платката е 12Vdc. Към платката могат да бъдат свързани контактори с променливо напрежение на бобината до 220V. Могат да бъдат управлявани до 4 консуматора, като има възможност всяко реле да работи индивидуално или комбинация между две.
1. Описание на принципа на работа:
След захранване на платката светва червен светодиод с надпис “PWR”, който индикира, че платката е захранена. След това светва зелен светодиод с надпис “ON”, който показва, че платката вече е в работен режим. На дисплея извежда “00:00”.
При натискане на бутоните “B2”, “B3” или “B4” текущото време се разделя на две, а при натискане на бутон “B1” се удвоява. Препоръчително е преди избор на друга опция първо да се натисне бутон “пауза”, тъй като в противен случай времето ще бъде разделено повторно.
При натискане на бутон “пауза” на дисплея извежда “StOP”.
Платката работи с до 5 позиции, включително и „пауза“.
Платката е съвместима за различни видове монетници.

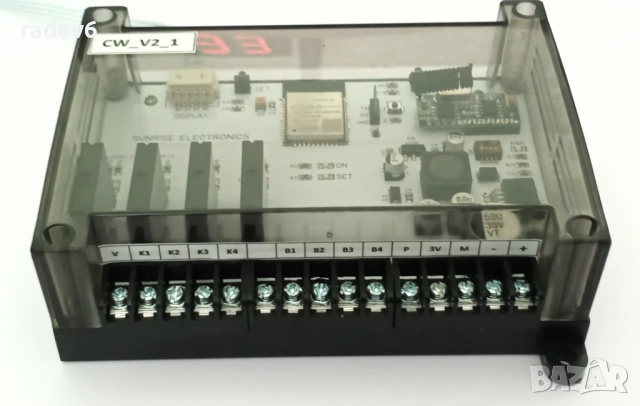

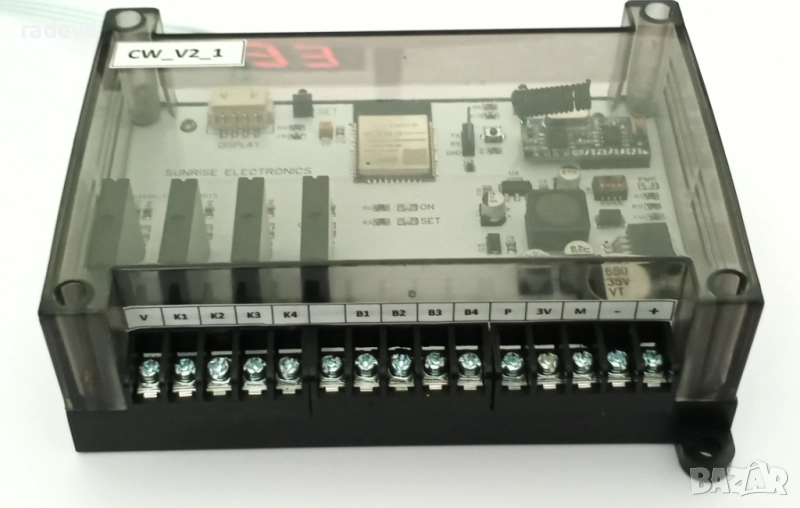

2. Обозначение на клемните пинове
V – към този пин се свързва фазата от мрежата.
K1 – се свързва се към втория извод на бобината “А2” на контактор 1.
K2 – се свързва към втория извод на бобината “А2” на контактор 2.
K3 – се свързва към втория извод на бобината “А2” на контактор 3.
K4 – се свързва към втория извод на бобината “А2” на контактор 4.
□ – свободен пин.
B1 – се свързва към втория извод на бутон 1.
B2 – се свързва към втория извод на бутон 2.
B3 – се свързва към втория извод на бутон 3.
B4 – се свързва към втория извод на бутон 4.
P – се свързва към втория пин на бутона “пауза”.
3V – се свързва към първия извод на бутон 1.
M – към този пин се свързва сигналният проводник на монетника.
“─” – захранване на платката (минус)
“+” – захранване на платката (плюс)
Бележка:
Чрез мост свързвате първите изводи на бобините на всеки конкактор.
Пример:
Извода “A1” на бобината на контактор 1, се свързва към извода “A1” на бобината на контактор 2 и т.н. След това от извода на бобината “A1” на последния контактор го свързвате към „нулата“ на мрежата.
Бележка:
Чрез мост свързвате първите изводи на всеки бутон.
Пример:
Първия извод на бутон 1 се свързва към първия извод на бутон 2 и т.н., както и на бутона за паузата. След това от първия извод на последния бутон го свързвате към клемата с обозначение “3V”.
3. Настройване на времето
Настройването на времето става, чрез натискане на бутона “SET”. При това на платката светва жълт светодиод с надпис “SET”, който показва, че устройството е в режим за настройка. След това с бутоните на таблото се задават минутите и секундите: с бутона “B1” се избират минутите (до 10), а с бутона “B2” – секундите. Записването на зададеното време или излизането от менюто за настройка става, чрез натискане на бутона “пауза“.
4. Свободен “Free” режим
Чрез натискане на бутон от дистанционното се активира свободният режим. Със същия бутон режимът се изключва.
Налични са два модела дистанционни – с 2 и с 4 бутона, като с едно дистанционно могат да се управляват съответно до 2 или до 4 клетки.

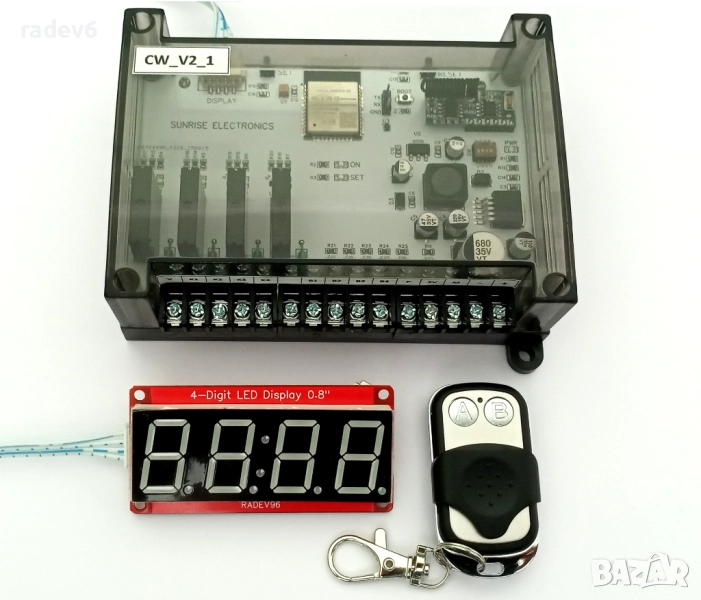

5. Дисплей
Дисплеят е 7-сегментен с 4 цифри, тип часовник с размер на индикатора 0.8” (71х25мм.). В четирите края на платката има отвори за монтаж, диаметъра на отворите е 3мм. Връзката между платката и дисплея се осъществява посредством 4-пинов лентов кабел с конектори, за по-лесен монтаж и демонтаж. Дължината на лентовия кабел е 40см.
