37MD сензорен модул за контрол на нивото на течността контролера за ниво на течността AC 9-12V 10A / 250V
OOTDTY
Особености:
Продуктът се основава на подържане на басейн (водна кула) за контрол на нивото на водата с високия ток на релето за управление на помпата.
С малки, прости кабели, ниска консумация на енергия, висока мощност на превключване, функционална стабилност.
Автоматично се отваря, когато водата намалее и включва помпата, автоматично спира помпата (соленоида), когато е пълна с вода.
Спецификации:

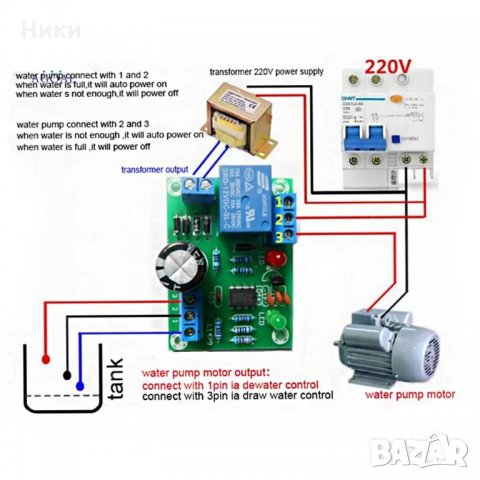

Захранващо напрежение на платката: AC9-12V или DC12-15V (постоянен ток, независимо от положителния и отрицателния), не може да бъде твърде нисък или твърде висок, в противен случай платката няма да работи или да изгори.
Реле за управление
Изход: по -малко от AC 10A 250V или DC 10A 30V в рамките на оборудването (водна помпа, електромагнитен клапан)

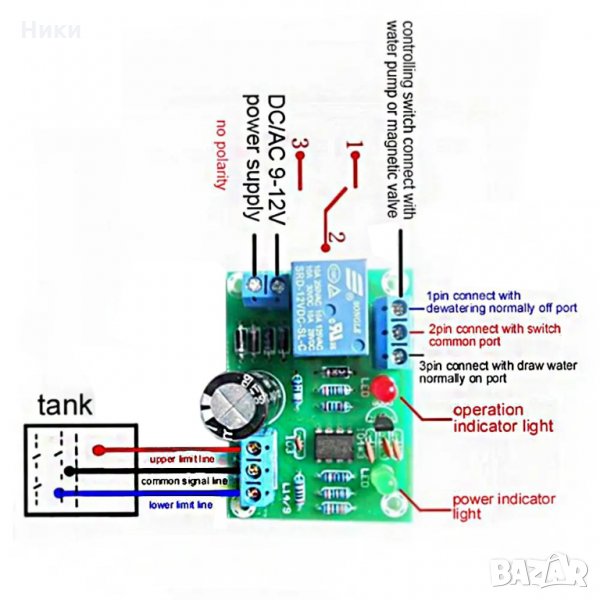

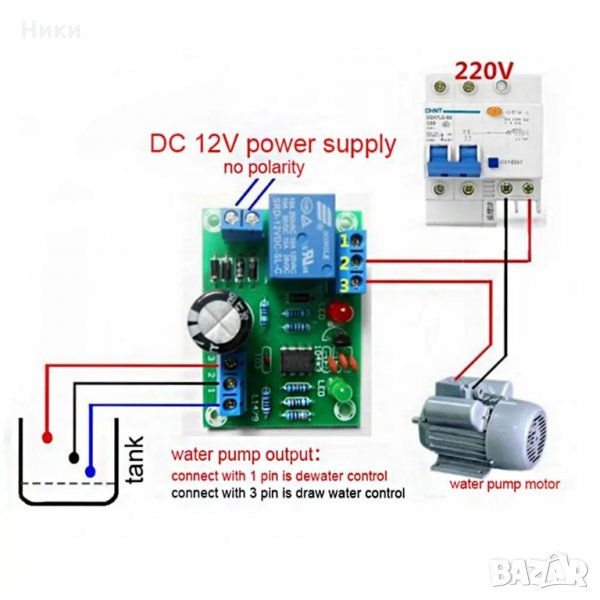

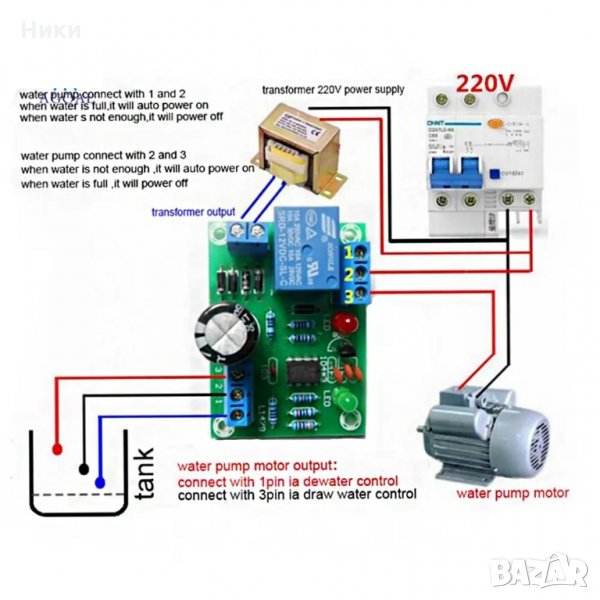

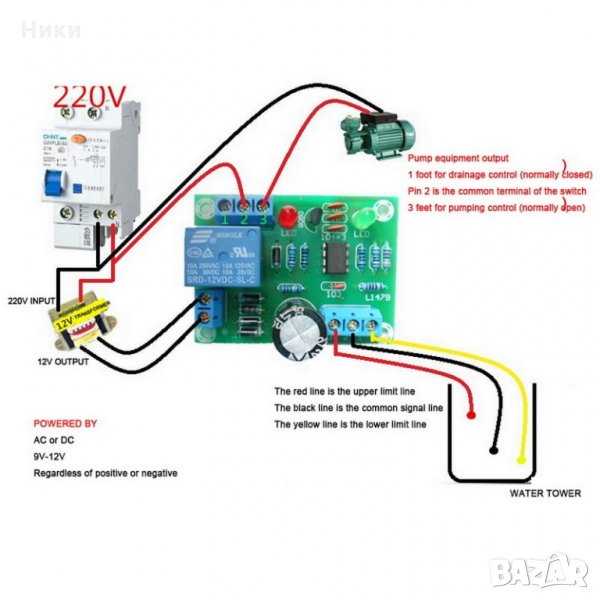

Описание на линията:

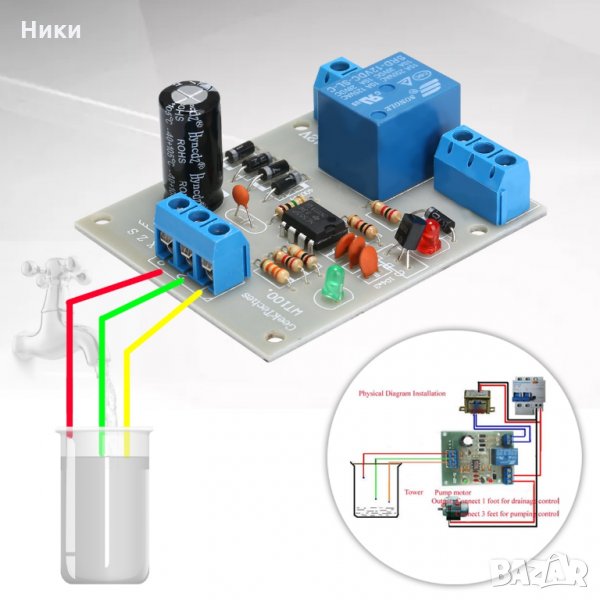

Сонда за 3-жилна система,
A за вода с висока вода,
B за линия с ниска вода,
C за обществени линии.
Местоположение на нивото на сондата: нивото на горната граница на нивото на водата, B долната граница на долното ниво на водата, C местоположението на най-ниското ниво на водата, където B е малко по-високо от C
Принцип на откриване на сондата:
Захранващата платка да започне да работи, за да открие нивото на водата, когато сондата открие нивото на водата по-ниско от точка B, тоест няма вода, и стартира помпата на оборудването, когато водата до точката, т.е. , водата е пълна, релето спира да изпомпва Когато нивото на водата се забави, под точка А до под точка В, откривайки липсата на вода и стартира помпеното оборудване.
Производство и чувствителност на сондата:
Този продукт трябва да използва сонда от неръждаема стомана или да използва домашен проводник може да замени сондата, така че да може да бъде директен сензор.
Забележка: Ако релето не се освободи, водата ще се пълни нон-стоп, това означава, че сондата е твърде малка, чувствителността не може да бъде чувствителна, моля проверете зоната по-голяма от точката, увеличете контактната повърхност с вода, намалете водоустойчивоста, за да е по-голяма чувствителността на сондата
Сондата се нуждае от 3-жична система за прехвърляне, след това стриктно да картографирате оформлението на сондата (с кабела на сондата, може да се използва директно в случаите, когато направите своя собствена сонда)
сензорите от обикновен меден проводник 3х1,5.
Метод за отстраняване на грешки: Проверете правилното захранване, докоснете сензори A и C, ако релето се задейства може да работи.

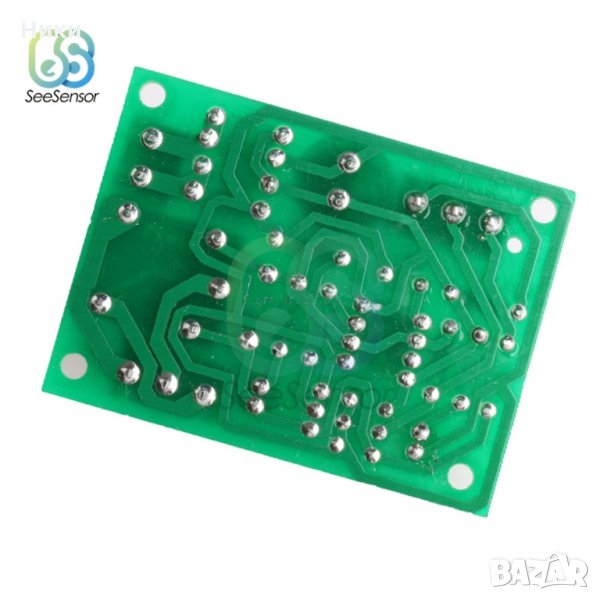

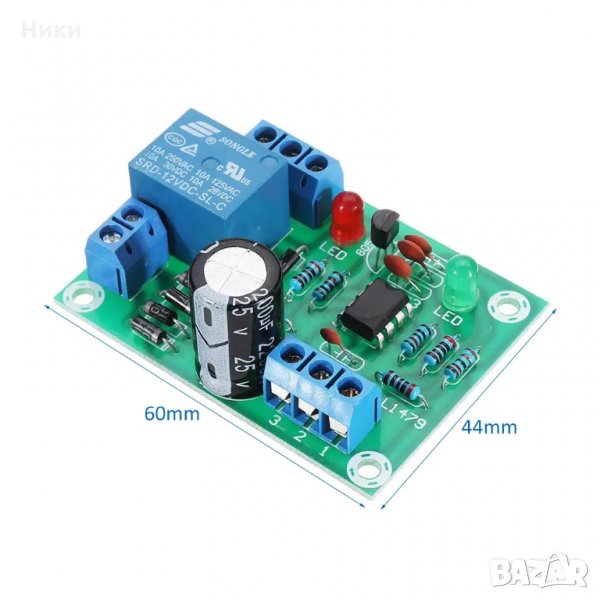

Размер на печатната платка: 7 * 4 см / 2,76 * 1,57 инча
Забележка: Поради разликата между различните монитори, картината може да не отразява действителния цвят на елемента.
Пакетът включва:

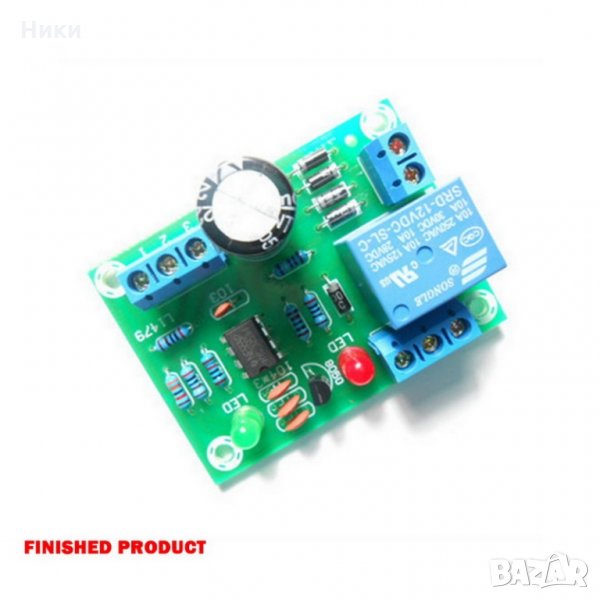

1 * Модул
