DS1302 часовников модул часовник за реално време AVR едночип Arduino за DS1302 часовник за реално в → Обява 34982123

DS1302 е чип с часовник с капка зареждане от DALLAS, който съдържа часовник/календар в реално време и 31 байта статична RAM за комуникация с микроконтролера чрез прост сериен интерфейс. Часовник/календарна верига в реално време осигурява секунди, минути, часове, дни, седмици, месеци, години информация, броят на дните в месеца и високосната година броят на дните могат да се регулират автоматично. Работата на часовника може да се определи чрез индикацията AM/PM в 24 или 12 часов формат. (1) RST нулиране (2) I/O данни (3) SCLK сериен часовник. (1) RST нулиране (2) I/O данни (3) SCLK сериен часовник. Часовник / RAM четене / запис на данни в байт или до 31 байта на комуникация с група символи. Консумацията на енергия DS1302 е много ниска, за да поддържа информация за данни и часовник, когато мощността е по-малка от 1 mW

Характеристика:
Часовникът в реално време с 2100 може да се изчисли преди секунди, минути, часове, дни, седмици, месеци, години на способност, както и корекция на високосна година
31 8-битова оперативна памет за временно съхранение на данни
Режимът на сериен I/O порт прави броя на щифтовете най-малко
Широко работно напрежение 2.0V
работен ток 2.0V, по-малко от 300nA
Четене/записване на часовник или RAM данни, има два метода за прехвърляне Еднобайтово прехвърляне и многобайтово предаване на групов режим на символи
8-пинов DIP пакет или опционален 8-пинов SOIC пакет според повърхностния монтаж
просто
3-проводен интерфейс, съвместим с TTL Vcc = 5V
Опционален индустриален температурен диапазон -40 +85
двойно захранване за основно и резервно захранване
Параметрите на модула за часовник в реално време DS1302 са както следва:

1.PCB за единичния панел, размер: 44mm * 23mm * 1.6mm

2. С 4 позициониращи отвора, диаметър 3,1 мм

3. Резервна батерия за автентичната небесна сфера CR2032, напрежение 3V, ток 260mAh, непрезареждаща батерия.Теоретично време за запазване на данните над 10 години!

4. Кристал 32.768KHz, внесен от Япония кристал, съответстващ капацитет от 6pF, размер 2 * 6 мм

5.DS1302 8-pin plug-in голям чип, чип под IC блок, лесен за смяна и включване на чипа

6. Работното напрежение на модула е съвместимо с 3.3V / 5V и 5V и 3.3V едночипова връзка

7. Работна температура: 0° --- 70°

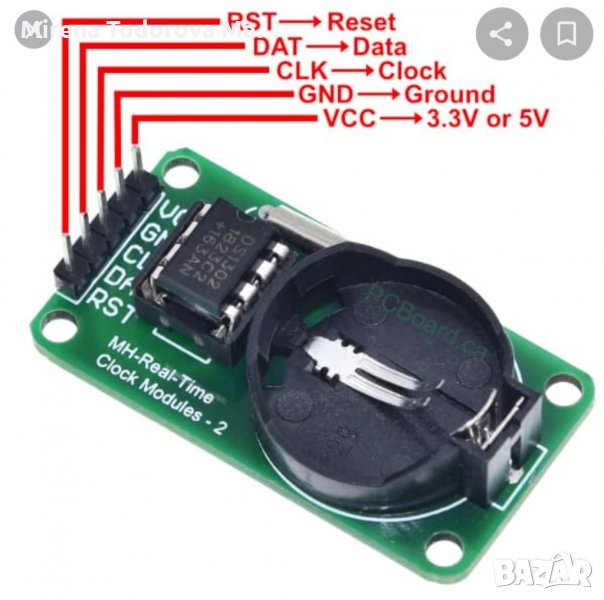

Метод на свързване (за да предоставите програмата като пример, можете да получите достъп до всеки IO порт, може да промените дефиницията на порта в програмата):

VCC → + 5V / 3.3V

GND → GND

CLK → P02

DAT → P01


RST → P00
