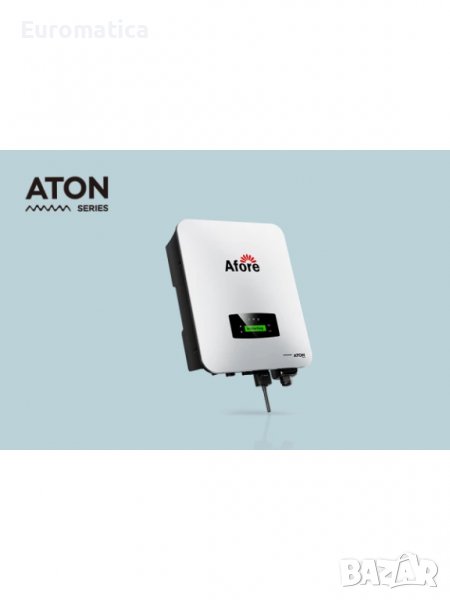

Мрежов трифазен соларен инвертор Afore 20 kW BNT020KTL - WI-FI, 2 MPPT, DC Switch, LCD, 2 160 лв
Euromatica - директен вносител
Мрежов трифазен соларен инвертор Afore 20 kW ATON BNT020KTL - 2 MPPT, WI-FI мониторинг, DC Switch, LCD
Мрежовият инвертор е устройство, което преобразува електрически ток от слънчеви панели директно в 220V в електрическата мрежа. Свързаният към мрежата инвертор непрекъснато "смесва" тока от слънчевите панели във вътрешната електрическа мрежа. По този начин консумирате по-малко електроенергия от външната електрическа мрежа за количеството енергия, генерирана от слънчевите панели. Инверторите в мрежата имат една особеност - те не съхраняват електричество, за разлика от UPS.
Приложение: Мрежовият инвертор може да се използва както за системата по зелена тарифа, така и за енергоспестяване (намаляване на потреблението на електроенергия от външната електрическа мрежа). За системата по зелена тарифа е необходимо производството на електроенергия да надвишава потреблението, докато мрежовият инвертор ще отдава излишъка на външната мрежа.
Как работи: On-grid фотоволтаичен инвертор (съкратено grid inverter) е автоматично електронно устройство за преобразуване на постоянен ток, генериран от слънчеви панели, в променлив ток с промяна в честотата и напрежението, докато се настройва към параметрите на външна електрическа мрежа. Често се използва безтрансформаторният принцип за изграждане на мрежови инвертори (ниско тегло и висока ефективност).
Ползи: Фотоволтаичните системи ще ви позволят да станете по-независими от нарастващите разходи за енергия и да се отдалечите от традиционните енергийни източници. Следователно можете да разчитате на устойчиво и децентрализирано енергийно снабдяване за вашето бъдеще, без да жертвате комфорта и удобството. Интелигентните системи, използващи свързан към мрежата инвертор, са в състояние да направят консумацията на енергия достъпна, управляема и надеждна.
Номиналната мощност на трифазните битови соларни инвертори Afore варира от 3kW до 25kW, предназначени за жилищни и малки търговски PV системи. Проверете състоянието на системата по всяко време и навсякъде чрез онлайн портал или приложението.
Менюто на инвертора се управлява от индукционни бутони, които нямат физически контакти, което прави инвертора практически надежден при работа.
Комуникацията се осъществява чрез Wi-Fi модула (с възможност за превключване към (Ethernet) модул. Конфигурацията на връзката към мониторинга е много ясна благодарение на използването на мобилното приложение).
При нужда се предлага
ограничител за експорт на енергия - Afore Smart Meter 50kW - трифазен
Типична схема за окабеляване на фотоволтаична система:
1. Array PV: Осигурява постоянен ток към инвертора.
2. Инвертор: преобразува постоянен ток от фотоволтаични панели в променлив ток. Инверторът е свързан към електрическата мрежа, той контролира амплитудата на тока в зависимост от енергията, произведена от PV панелите. Инверторът винаги се опитва да получи максимална мощност от PV масива.
3. DC предпазител: токът в DC панела / веригата не може да надвишава 25 A.
4. AC предпазител: за инвертор Afore BTN020KTL има номинален ток от 40 A.
5. LPS: мълниезащита, важи за следните параметри:
AC страна, номинален разряден ток 20 kA, втори клас мълниезащита, защита от напрежение 2,5 kW;
DC страна, номинален разряден ток 20 kA, втори клас мълниезащита, защита от напрежение 2,5 kW;
6. Дължината на кабела между инвертора и разклонителната кутия трябва да бъде най-малко 5 метра.
Преди BNT020KTL мрежовият инвертор преобразува DC в AC с максимална ефективност от 98,5% , максимална ефективност на търсене на точки на мощност (MPPT) до 99,9%. Клас на напрежение 380V. Разполага с 2 MPPT с обща мощност 22000 W DC.
Вграденият WI-Fi / 485 модул позволява на потребителя да получава информация за състоянието на работа на инвертора по удобен начин.
За компанията: Afore New Energy Technology (Shanghai) Co., Ltd., разположена в Шанхай, Китай, е специализирана компания за фотоволтаични инвертори. Компанията Afore е специализирана в предоставянето на трансформиращи решения и управление на капацитета на соларни инсталации, производство и продажба на фотоволтаични инвертори. Afore разполага с първокласно оборудване и международен екип за изследвания и разработки. Основната дейност е осигуряване на високо качество и надеждност на мрежови преобразуватели и енергийни системни решения за задоволяване на нарастващото търсене на електроенергия. Представените фотоволтаични инвертори се характеризират с висока ефективност при пълно натоварване, висока надеждност и удобен за потребителя интерфейс. Максималната ефективност на нашите инвертори е 98%. Удобен монтаж и интерфейс, професионален дизайн - гарантира надеждност, дава на семейството инвертори Afore конкурентно предимство за клиенти от целия свят.
Спецификации:
Макс. DC мощност, (W)
30 000
Макс. DC напрежение, (V)
1100
Номинално напрежение, (V)
620
Обхват на постояннотоково напрежение MPRT, (V)
150-1000
MPPT диапазон на напрежение при пълна мощност, (V)
500-850
Начално напрежение, (V)
150
Максимален ток, (A)
32 x 2
Ток на късо съединение на фотоволтаичния модул, (A)
48 x 2
AC изходни характеристики
Макс. AC мощност, (W)
20 000
Номинална мощност на променлив ток, (W)
20 000
Макс. променлив ток на изхода, (A)
32
Номинално напрежение, (V)
3P + N + PE / 3P + PE 230/400
Номинална честота на променлив ток, (Hz)
50/60
Фактор на мощността
1 по подразбиране -0,8 ~ + 0,8
Консумирана мощност през нощта, (W)
<1
Максимална ефективност, (%)
98.50
EURO ефективност, (%)
98.10
Мониторинг на изолационното съпротивление
да
Защита от късо съединение
да
Защита на изхода срещу твърде високо променливо напрежение
да
Откриване на остатъчен ток
да
DC защита от пренапрежение
да
Вграден DC превключвател
да
Размери (mm)
535 x 370 x 192
Температурен диапазон, (°С)
-25 ~ + 60
Диапазон на влажност, (%)
0-100%
Типология
Без трансформатор
Комуникация
RS485, WiFi, Ethernet (по избор)
Максимална височина, (m)
4000
Сертификати и стандарти
CE, NC RFG, EN / IEC 61000-6-2, EN / IEC 61000-6-3, EN 61000-3-2, EN 61000-3-3, EN 61000-3-11, EN 61000-3-12 , EN / IEC 62109-1 / -2, UL 1547, IEC 60068-2, EN 50549-1, EN 50438, RD 1699, UNE 217001, RD 413, IEC 61727, IEC 62161, IEC 62161, IEC 62161, VDE 0126 , AS 4777.2 NB / T 32004-2013
Гаранция: 5 години
С възможност да бъде удължена до 10 години
