IR2104 MOSFET / IGBT драйвер за мостови и полумостови инвертори → Обява 35377361

Summary of Features:

Floating channel designed for bootstrap operationFully operational to +600 VTolerant to negative transient voltagedV/dt immuneGate drive supply range from 10 to 20 VUndervoltage lockout3.3 V, 5 V, and 15 V logic input compatibleCross-conduction prevention logicMatched propagation delay for both channelsInternal set deadtimeHigh side output in phase with HIN inputShut down input turns off both channelsMatched propagation delay for both channels.........................................................................

Applications:

• IGBT/MOSFET gate drive

• Brushless DC motor drives

• Industrial inverters

• Switch mode power supplies

Цени за количества от:

1-9 броя - 4.50 лв на брой

10+ броя - 4.00 лв на брой

Наличност: >20 броя на склад в София

Коментар:

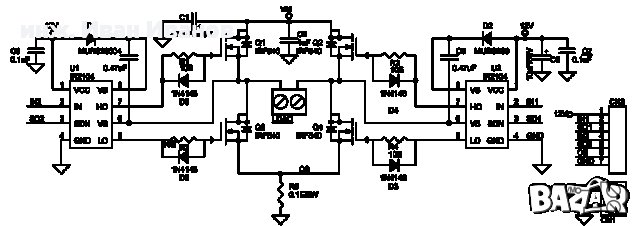

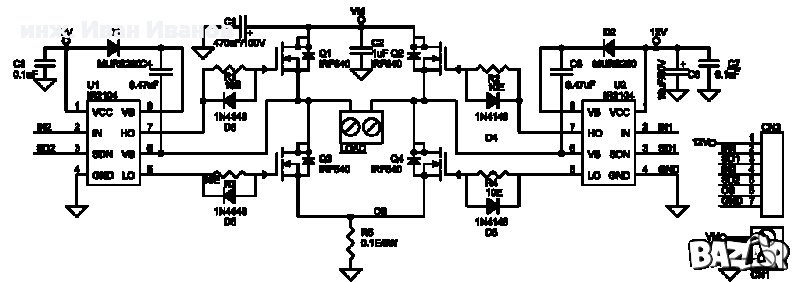

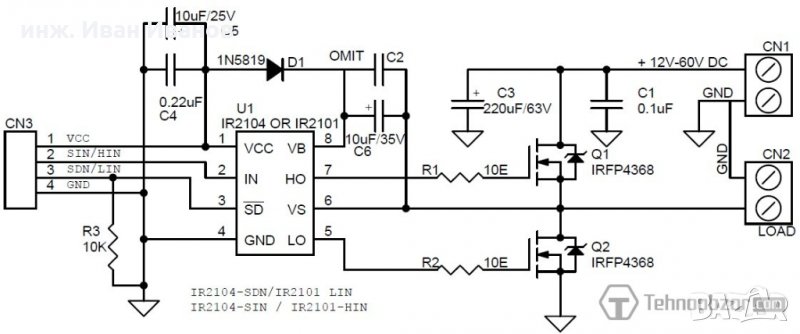

На схемите са дадени "тежки" MOSFET транзистори (с голям гейтов капацитет)

Това е така защото работната честота е ниска. При по-високи честоти е необходимо да се използват допълнителни елементи в управляващите вериги за по-бързо разреждане на гейтовите капацитети.

Лично на мен най-много ми харесва възможността да се направи мощен полумостов генератор на правоъгълни импулси за напрежения от 12 до 310 волта, който да може да се управлява от външен функционален генератор. Така ще може да се генерират мощни правоъгълни импулси с регулируеми честота и коефицент на запълване. Има пин shut-down, на който може да се изгради защита.

За София може лично предаване, а за страната изпращам по Еконт и Спиди от офис до офис за минимизиране на транспортните разходи.
