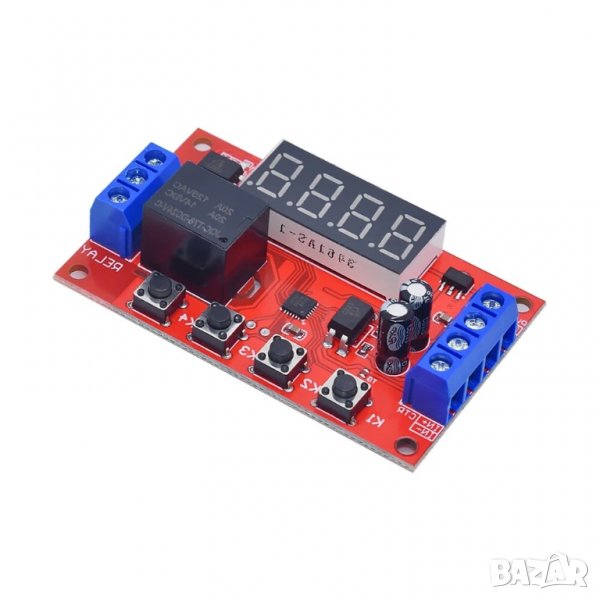

Релеен модул с регулируемо забавяне на времето → Обява 35774504

1. Ново надграждане, увеличаване на функциите на модула до 32, отговарящо на повече изисквания за приложение.

2. Функцията против обратно свързване на захранването предотвратява повреда на модула поради неправилно захранване.

3. Точност на времето до 0,01 секунди. 0,1 секунди (мин.) до 999 минути (мин.) По избор.

4. Ниска консумация на енергия и Настройки за пестене на енергия, можете да затворите областта на дисплея.

Параметри на продукта:

Входен волтаж: 12V версия: DC12V захранване;

Изходно натоварване: DC 30V, максимум 10A. В рамките на 250V AC, максимум 5A.

Задействащ сигнал: 12V версия (високо ниво: 12V),

Статичен ток: 20mA

Работен ток: 60mA

Работна температура: -25℃-85℃

1. Моля, изберете необходимата версия на V номер (според горната разлика в идентификацията на релето, базовата точка е 5V, тоест версия 5V), за да избегнете грешна покупка;

2. Релейният изход е пасивен контакт, без токов изход, за контролиране на действието включване-изключване на линия;

3. Въведете задействащото напрежение стриктно според избраната версия.

настройки:

Натиснете K2 и K3, за да промените режима на работа. След като изберете работния режим, натиснете K1, за да влезете в настройката на времето на A, и Axxx се показва на екрана. В този момент натиснете K2 и K3, за да промените времевия параметър на A. След като зададете времето на A, натиснете K1, за да зададете времето на B, и BXXX се показва на екрана. В този момент натиснете K2 и K3, за да промените времевия параметър на B, K2 и K3, за да добавите и извадете 1, натиснете продължително, за да добавите и извадете бързо 1 0, и натиснете K4, за да зададете позицията на десетичната запетая. След като зададете времето B (ако режимът има параметър за времена на цикъла C), натиснете K1, за да зададете броя на циклите C, и на екрана се показва Cxxx. В този момент натиснете K2 и K3, за да промените параметъра на времената на цикъла C, и натиснете K2 и K3, за да добавите и извадете 1 кратко и натиснете дълго, за да добавите и извадете бързо 1 0. След настройката натиснете K1 за последен път, за да излезете от състоянието на настройка и да запишете всички параметри.

Таблица, показваща позицията на десетичната запетая и нейните времеви единици:

X. X е на място стотици, а времевият диапазон е от 0,01 до 9,99 секунди. Времевият диапазон на xx. X е от 0,1 до 99,9 секунди

XXX няма десетична запетая, а времевият диапазон е от 1 до 999 секунди

XXX. Десетичната запетая е на едно място. Времевият диапазон е от 1 до 999 минути Изключен дисплей: Натиснете клавиша K4, за да затворите дисплея, когато не е зададен. Натиснете отново, за да го отворите отново. Тук трябва да обърнем внимание на състоянието на десетичната запетая, много клиенти са задавали грешно.

Режим на работа (32 вида):

P-11: Точков режим, с изтегляне на сигнала, без изключване на сигнала.

P-12: Режим на самозаключване, състоянието на релето се обръща веднъж след всяко задействане.

P-13: След задействане, релето дърпа и се изключва след закъснение A; Невалидно задействане по време на забавяне.

P-14: След задействане, релето дърпа и се изключва след закъснение A; Повторното време се задейства по време на закъснението.

P-15: След задействане, релето дърпа и се изключва след закъснение A; Натрупваното време се задейства по време на закъснението.

P-16: След задействане, релето дърпа и се изключва след закъснение A; Нулирането се задейства по време на забавяне (изключване на релето)

P-17: След задействане релето се затваря по време на времетраенето на сигнала, входният сигнал изчезва и релето се изключва след закъснение A; По време на периода на закъснение, релето ще се задейства отново, за да продължи да дърпа, и времето ще спре, докато последният сигнал изчезне, а релето ще бъде изключено след закъснение A.

P-18: След включване, релето незабавно се издърпва, след което се изключва след A закъснение от A секунда; До следващото захранване (сигнална линия IN+IN- няма връзка)

P-21: Подаване на сигнал, забавяне A време след засмукването на релето.

P-22: Подаване на непрекъснат сигнал, след повече от A време, релето се затваря; Сигналът е изгубен, релето е изключено.

P-23: загуба на A тройно A време, реле засмукване; Сигналът е включен, релето е изключено.

P-24: Подаване на непрекъснат сигнал, след повече от A време, релето се затваря; Сигналът изчезва за повече от A време и релето се изключва.

P-25: Подаване на непрекъснат сигнал, след повече от A време, релето се затваря; Отново се подава непрекъснат сигнал. След време релето се изключва.

P-26: Подайте сигнал и изключете след затваряне на релето

• Модел: M2-090-12V
