Точков матричен MCU LED модул MAX7219 с кабел Dupont / червен → Обява 35780331
Точков матричен MCU LED модул MAX7219 с кабел Dupont / червен
Състояние
Ново
Доставка
Лично предаване; Купувача

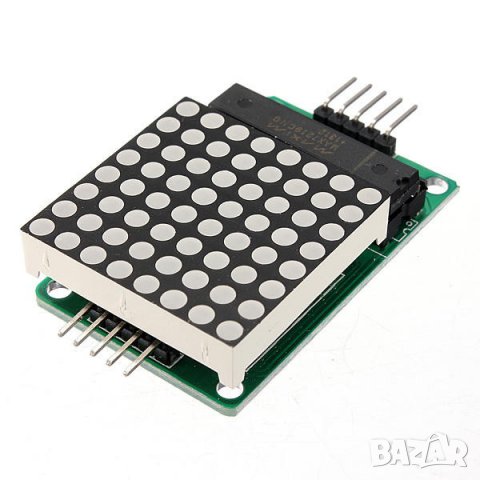

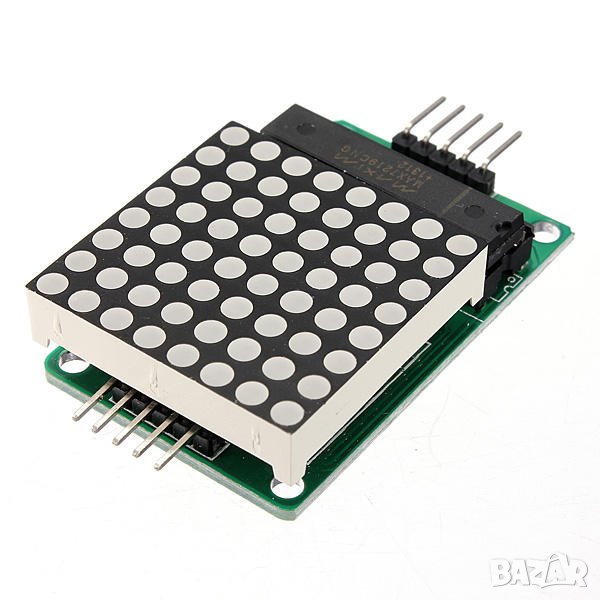

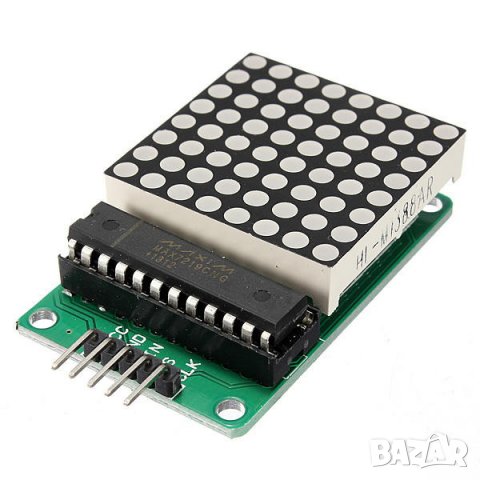

Това е LED матричен дисплей модул, оборудван с драйвер чип MAX7219 и комплект Dupont кабели, предназначен за лесно управление и визуализация на данни с микроконтролери като Arduino, ESP32, Raspberry Pi и др.. Модулът предлага LED матрица 8×8 (64 LED диода), която може да показва символи, текст или прости анимации в проекти за DIY електроника и прототипиране.
Основни характеристики:
LED матрица: 8×8 точки (64 червени LED диода) – достатъчно за основни дисплейни приложения.
Чип драйвер: MAX7219 – интегриран LED драйвер, който управлява матрицата и опростява контрол чрез сериен интерфейс.
Работно напрежение: 5 V DC – съвместимо с повечето микроконтролерни платки.
Интерфейс: Serial (SPI) – изисква само няколко връзки (DIN, CLK, CS + захранване) към контролер за работа.
Каскадност: Модулът поддържа връзка „daisy-chain“ (каскадно свързване) – може да свързвате няколко модула за по-големи дисплеи.
Включени компоненти:
1 × MAX7219 LED матрица модул (8×8)

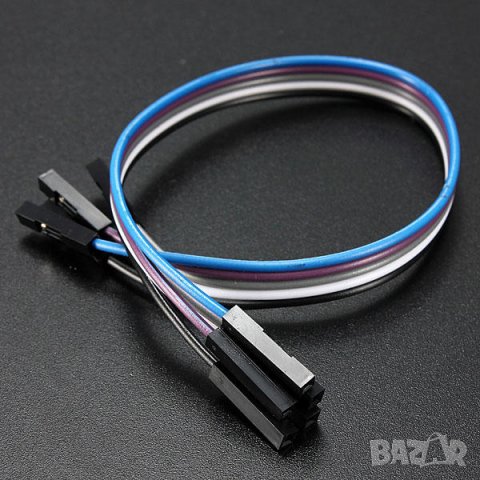

5 × Dupont кабели (ок. 20 cm) за лесно свързване към микроконтролер.
Размер: приблизително 5 × 3.2 × 1.5 cm (L × W × H) – компактен и удобен за вграждане.
Монтаж: Модулът е с вход и изход интерфейси за удобно свързване на няколко модула последователно, а Dupont кабелите улесняват връзката.
Описание:
Този MAX7219 LED матричен модул е чудесен за проекти, които изискват визуално представяне на информация – от прости текстови съобщения до динамични ефекти и часове на дисплеи. С чипа MAX7219 управляването на LED матрицата е опростено до серийна комуникация, което означава, че само няколко цифрови извода на микроконтролера са необходими за контрол на всички 64 LED диода.
Предимства:
Лесна интеграция с Arduino, Raspberry Pi и други MCU платформи.
Поддръжка на каскадно свързване за по-големи дисплеи или сложни визуализации.
Модули с надежден SPI интерфейс, намаляващи необходимите изходи на MCU.
Примери за използване:
Електронни табла и LED часовници.
Дисплеи за текстови съобщения и температурни/часови индикатори.
Интерактивни DIY проекти и образование по програмиране/електроника.
- Един модул може да задвижва обща катодна решетка 8 x 8
- Работно напрежение: 5V
- Размер: 5 x 3,2 x 1,5 см (Д x Ш x В)
- Цвят на светодиода: червен
- С отвор за четири винта, отвор 3 мм
- С входни и изходни интерфейси, поддържа множество каскадни модули
Инструкции за окабеляване:
1. Модулът от лявата страна като входен порт и изходния порт отдясно
2. За да управлявате един модул, просто свържете входния порт към процесора
3. При каскадно свързване на множество модули, входният порт на първия модул се свързва към CPU, изходният порт се свързва с входния порт на втория и т.н.
- VCC → 5V
- GND → GND
- DIN → P22
- CS → P21
- CLK → P20
Забележка:
1. VCC и GND не се обръщат, това би изгорило чипа!
2. Когато 51 микроконтролер P0 порт за управление, трябва да бъде свързан към издърпващия резистор, се препоръчва съпротивлението от 4,7K--10K

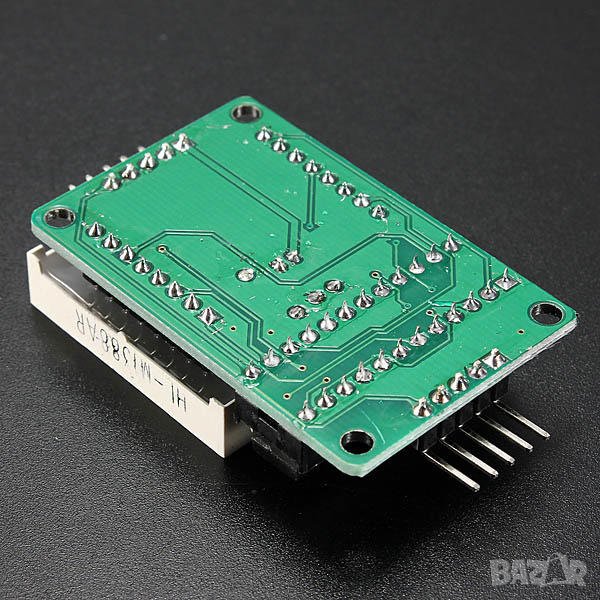

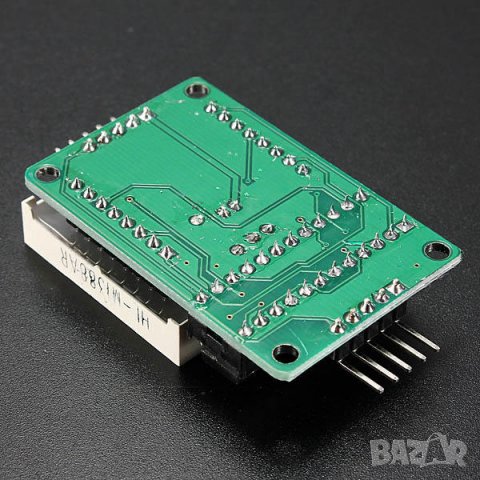

3. Моля, инсталирайте първо решетката в кръглия отвор и след това поставете кръглия отвор в печатната платка и заварете. С лице към страната на решетката с думите, редът на щифтовете от ляво на дясно е 123456. Платката за печатна платка 1-ви щифт е квадратна подложка!
4.Електролитни кондензатори дълъг щифт като положителен, къс щифт като отрицателен; керамичен кондензатор hsa няма положителни и отрицателни точки
Код на продукта:6101-3
