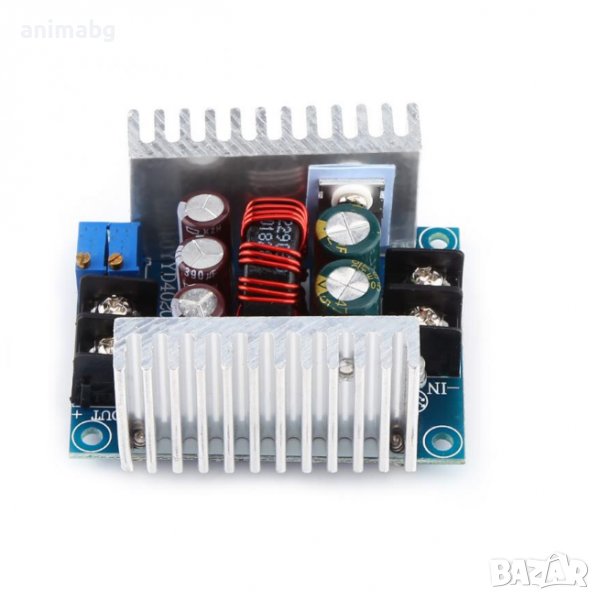

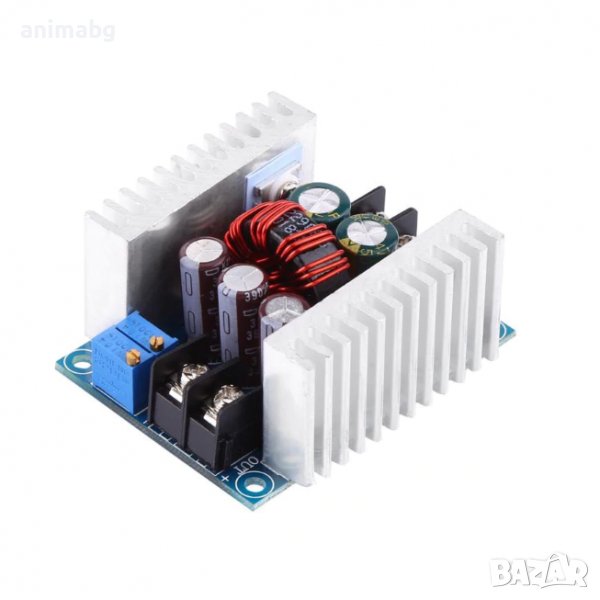

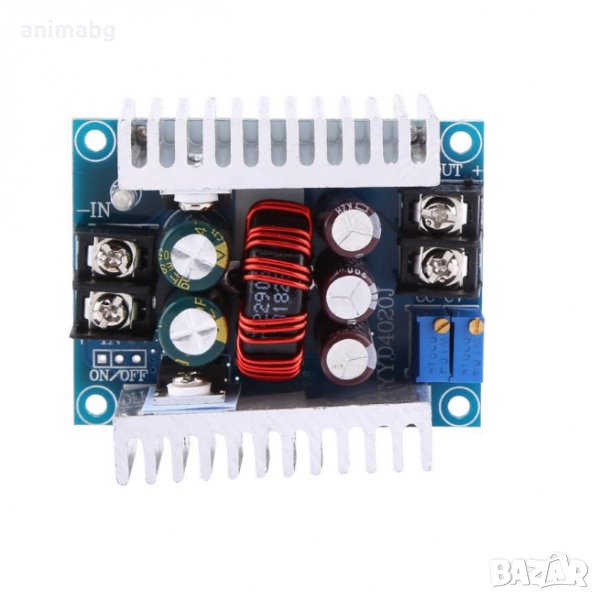

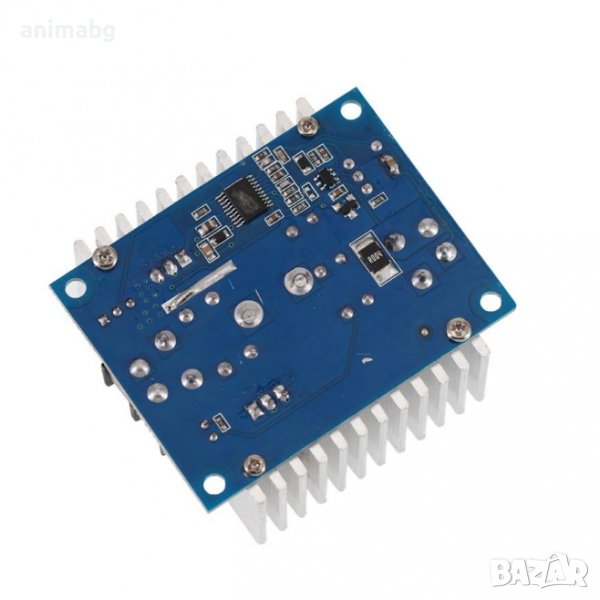

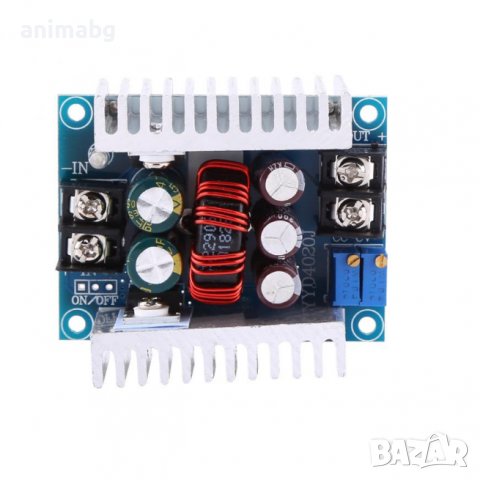

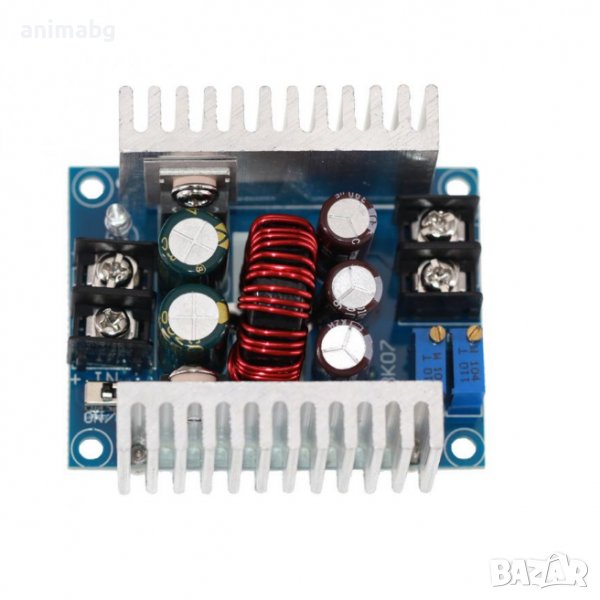

ANIMABG Понижаващ токоизправител 1,2-35V, Захранващ модул за зареждане, 300W, 20A → Обява 36810145

Синхронната ректификация е нова технология, която използва специален захранващ MOSFET с много ниско съпротивление при замяна на изправителния диод, за да се намалят загубите при изправяне. Той може значително да увеличи ефективността на DC/DC преобразувателя и няма напрежение в мъртвата зона.Силовите MOSFET са устройства с управление на напрежението, които имат линейна връзка в характеристиките волт-ампер по време на включване. Когато се използва мощен MOSFET като токоизправител, се изисква напрежението на порта да бъде синхронизирано с фазата на ректифицираното напрежение, за да завърши функцията за изправяне, така че се нарича синхронна ректификация.Изходен ток: максимум 20A за 15A за дълго време (температурата на захранващата тръба надвишава 65 градуса, моля, добавете охлаждане на вентилатора, изход с високо напрежение, моля, намалете)Най-ниската разлика в напрежението: 3V.

Метод за регулиране на изходния ток:

1. Настройте потенциометъра CV и настройте изходното напрежение на напрежението, от което се нуждаете, според вашите изисквания за натоварване.

2. Настройте потенциометъра CC обратно на часовниковата стрелка за около 30 завъртания (т.е. задайте изходния ток на минимум), свържете светодиода и настройте CC потенциометъра на тока, от който се нуждаете. За зареждане на батерията, след като батерията се разреди, тя ще бъде свързана към изхода и ще регулира CC към тока, от който се нуждаете. (Уверете се, че използвате разредената батерия, когато зареждате, защото батерията е оставена в батерията.) Повече, токът на зареждане е по-малък.)

Технологията за синхронно изправяне значително намалява загубата при изправяне в изходния край на импулсното захранване, като по този начин подобрява ефективността на преобразуването и намалява нагряването на самото захранване.

Характер на модула: синхронно изправителен неизолиран модул с постоянен ток, постоянно напрежение, модул за зареждане CC CV.

Обхват на приложение: високомощно LED задвижване с постоянен ток, зареждане на литиеви батерии (включително фероелектрически), 4V, 6V, 12V, 14V, 24V зареждане на батерията, зареждане на никел-кадмиеви никел-водородни батерии (батериен пакет), слънчеви панели, вятърни турбини.

Входно напрежение: 6-40VDC

Спецификации:

Работна честота: 150KHZ

Ефективност на преобразуването: до около 96% Ефективността е свързана с разликата в налягането и средата на използване

Изходна пулсация: Пулсация около 50mV (без шум) 20M честотна лента (само за справка) Измерено входно 24V

Работна температура: -10 °C до +75 °C) (Моля, обърнете внимание на температурата на захранващата тръба за действителна употреба. Ако температурата е твърде висока, моля, използвайте разсейване на топлината или намалени характеристики)

Посоката на настройка на потенциометъра: по часовниковата стрелка (увеличаване), обратно на часовниковата стрелка (намаляване)

Защита от късо съединение на изхода: Има (моментна защита) постоянен ток (стойността на текущия постоянен ток не може да бъде късо съединение за дълго време)

Защита от обратна връзка на входа: няма,

Изходна анти-реверсивна перфузия: Няма, за товара самозареждащият се или индуктивен товар трябва да добави 2-полюсна тръба!

Метод на окабеляване: клемен блок

Размер на модула: 60*53*30MM

Description:

100% Brand New and High Quality!

Introduction to synchronous rectification technology:

Synchronous rectification is a new technology that uses a dedicated power MOSFET with very low on-resistance to replace the rectifier diode to reduce rectification losses. It can greatly increase the efficiency of the DC/DC converter and there is no dead zone voltage caused by the Schottky barrier voltage. Power MOSFETs are voltage-controlled devices that have a linear relationship in volt-ampere characteristics during turn-on. When using a power MOSFET as a rectifier, it is required that the gate voltage must be synchronized with the phase of the rectified voltage to complete the rectification function, so it is called synchronous rectification. The synchronous rectification technology greatly reduces the rectification loss at the output end of the switching power supply, thereby improving the conversion efficiency and reducing the heating of the power supply itself.

Module nature: synchronous rectification non-isolated buck constant current constant voltage module CC CV charging module

Scope of application: high-power LED constant current drive, lithium battery charging (including ferroelectric), 4V, 6V, 12V, 14V, 24V battery charging, nickel-cadmium nickel-hydrogen battery (battery pack) charging, solar panels, wind turbines

Input voltage: 6-40VDC

Output voltage: continuously adjustable (1.2-35VDC) for longer than 32V (applicable for applications where the input voltage is higher than the output voltage cannot be boosted)

Output current: maximum 20A for 15A for a long time (power tube temperature exceeds 65 degrees, please add fan cooling, high voltage output, please derate)

Current limiting range: 0.2-20A (adjustment) module over 65 degrees, please add a fan.

The lowest voltage difference: 3V

Output current adjustment method:

1. Adjust the CV potentiometer and set the output voltage to the voltage you need according to your load requirements.

2. Set the CC potentiometer counterclockwise for about 30 turns (ie set the output current to the minimum), connect the LED, and adjust the CC potentiometer to the current you need. For battery charging, after the battery is discharged, it will be connected to the output and adjust the CC to the current you need. (Be sure to use the discharged battery when charging, because the battery is left in the battery.) More, the charging current is smaller.)

Specification:

Working frequency: 150KHZ

Conversion efficiency: up to about 96% Efficiency is related to pressure difference and usage environment

Output ripple: Ripple around 50mV (no noise) 20M bandwidth (for reference only) Input 24V measured

Working temperature: -10 °C to +75 °C) (Please pay attention to the power tube temperature for actual use. If the temperature is too high, please use heat dissipation or derating)

Potentiometer adjustment direction: clockwise (increase), counterclockwise (decrease)

Output short circuit protection: There is (instantaneous protection) constant current (current constant current value cannot be short-circuited for a long time)

Input reverse connection protection: none,

Output anti-reverse perfusion: None, for the load self-charged or inductive load needs to add a 2-pole tube!

Wiring method: terminal block

Module size: 60*53*30MM

Specifications:

Working frequency: 150KHZ

Conversion efficiency: up to about 96% Efficiency is related to pressure difference and usage environment

Output ripple: Ripple around 50mV (no noise) 20M bandwidth (for reference only) Input 24V measured

Working temperature: -10 °C to +75 °C) (Please pay attention to the power tube temperature for actual use. If the temperature is too high, please use heat dissipation or derating)

Potentiometer adjustment direction: clockwise (increase), counterclockwise (decrease)

Output short circuit protection: There is (instantaneous protection) constant current (current constant current value cannot be short-circuited for a long time)

Input reverse connection protection: none,

Output anti-reverse perfusion: None, for the load self-charged or inductive load needs to add a 2-pole tube!

Wiring method: terminal block

Module size: 60*53*30MM

Package Included:
