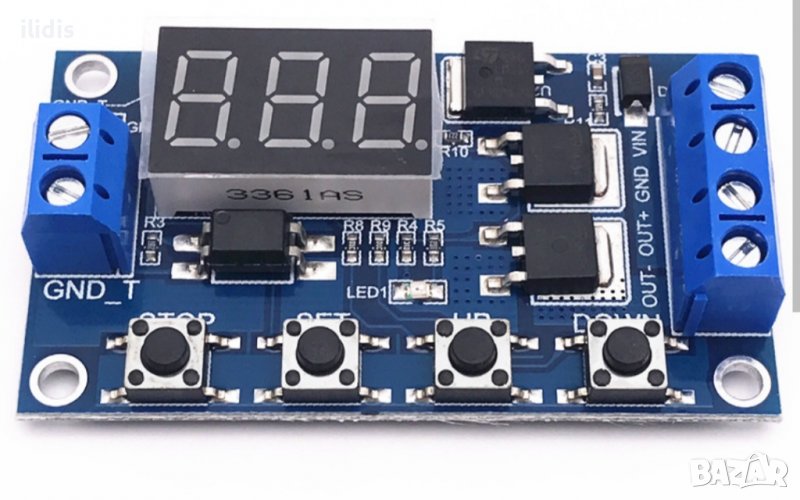

Циклично реле за време.Compact Delay time adjustable relay
зададете брой на повторения (LOP) от 1 до 999 и безкраен брой
P 3.2 В тази програма, при захранване на модула, дори без входен сигнал,автоматично започва да тече време OP( релето е задействано), след времето OP,започва да тече 2реме CL ( релето на изхода не е задействано Може да бъде настроен за определен брой или безкраен брой цикли (LOP).
Цикличен режим
P 4 В този режим продължителността на OP отвореното състояния зависи от продължителността на логическия сигнал. При прекъсване на логическия сигнал преминава в затворено състояние CL.
слейв програма

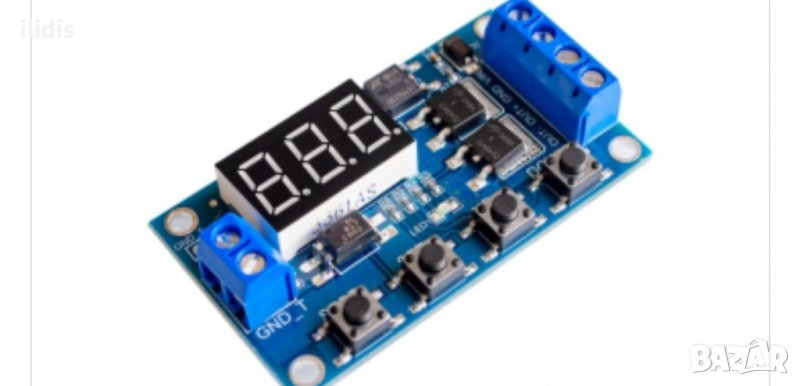

Релето е снабдено с 4 бутоназа задаване на прпрограмите и времената за всяка от тях, както и с ярък триразреден дисплей,който по желание може да се самоизключва при желание 5 минути след стартиране на програмата( задава се при програмирането)- режим odd.( достъпен във всички програми чрез задържане на бутон oOFF в режим програмиране).
По време на задаване на времената OP и CL в различните програми, има опция( чрез задържане на бутона SET) да се поставя и мести десетична точка на дисплея на таймера. Например пооказанието:
-5.5.5 означава време 555 минути
- 55.5 е означение за 555 секунди
- 555, означава задание 555 милисекунди
-

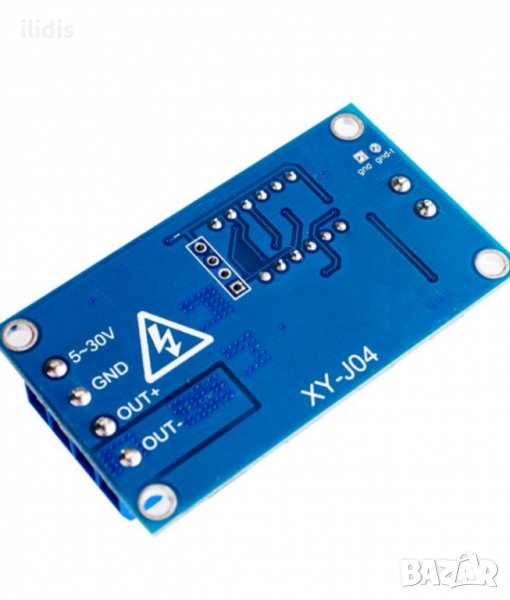

Предимство на таймера е, че работи стабилно без да е капризен към захранващото напрежение - от 5 до 30 волта постоянно напрежение.
Входът е галванично разделен от цялата схема с оптрон с диапазон за тригер сигнал на входа от 0.5 до 30 волта.
Изобщо това е една универсална машинка
Много е практично и с широко приложение .
Много удобно, при първоначалното задаване на програмата и времената за нея, модулчето може да се захрани през микроюесби порта си от зарядно за всеки телефон и да се тества как ще работи чрез светодиода който е на платката и свети п през оперативното време на програмите.
Изключваш го това временно захранване, включваш товара, подаваш си истинското захранване и всичко заработва нормално.
С два такива таймера, свързани един след друг,при нужда може да се получи дори циклична програма P2.
Разполагаме с наличност на същата цена и с вариант на този таймер с обикновено 10А реле на изхода, със свободни NO, NC и KOM контакти, вместо с полеви Мосфер транзистори. (Виж снимките)
При поръчка, моля упоменете кой вариант предпочитате
Страхотно забавление.
Допустимо е дори да свържете външно вход тригер с плюса на захранването понеже входът на таймера е реализиран с оптрон.ъра
