Амперметър система 1 килоампер 1000 ампера за токов трансформатор 1000/5 → Обява 41728255
Състояние
Ново
Доставка
Купувача
Амперметър система 1 килоампер за токов трансформатор 1

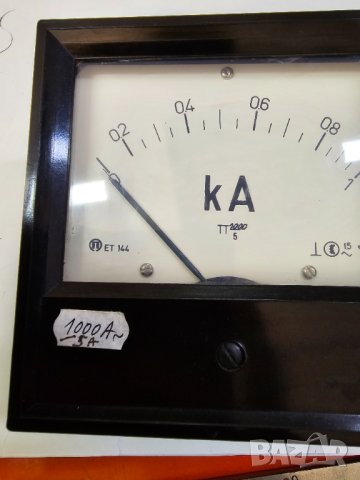

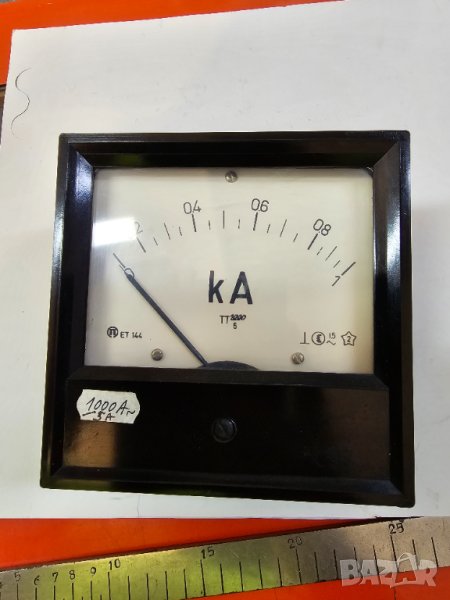

Това е аналогов щитов амперметър, който е предназначен за измерване на силен променлив ток.
Ето основните характеристики и детайли, които се виждат на уреда:
Мерна единица (kA):Скалата е разграфена вкилоампери(1 kA = 1000 ампера), като максималната стойност на скалата е 1 kA.
Трансформаторно свързване:Под надписа kA има означение
𝑇𝑇
10005
. Това означава, че уредът не се свързва директно към веригата, а работи през токов трансформатор(ТТ) с коефициент на трансформация от 1000 A към 5 A.
Ръчно изписан етикет:Долу вляво има залепен етикет, който потвърждава това:1000A ~ / 5A(знакът ~ показва, че уредът е за променлив ток).
Модел:Вляво на скалата е изписан моделътЕТ 144. Това е стандартен размер за щитови измервателни уреди (обикновено с размери на предния панел 144 × 144 mm).
Символи за точност и монтаж:Вдясно се виждат означения, които показват класа на точност (вероятно 1.5), символа за електромагнитна система и знака за вертикален монтаж (
Такъв тип уреди се монтират на табла (щитове) в промишлени предприятия, трафопостове или големи електрически подстанции, за да следят натоварването по големи захранващи линии.
Този амперметър задължително се свързва чрез токов трансформатор (ТТ) със съотношение 1000/5 A, като директното му свързване към силовата верига ще го унищожи незабавно и е изключително опасно. Самото измервателно движение вътре в уреда е оразмерено за максимален ток от едва 5 ампера.Ето стъпките и правилата за правилно и безопасно свързване:
1. Свързване на токовия трансформатор (ТТ) към силовата верига
• Първична намотка (Силова линия): Дебелият захранващ кабел или шина (фазата, чийто ток искате да измерите) се прекарва през отвора на токовия трансформатор. На ТТ тези страни обикновено са маркирани с P1 (вход откъм захранването) и P2 (изход към товара).
2. Свързване на амперметъра към трансформатора

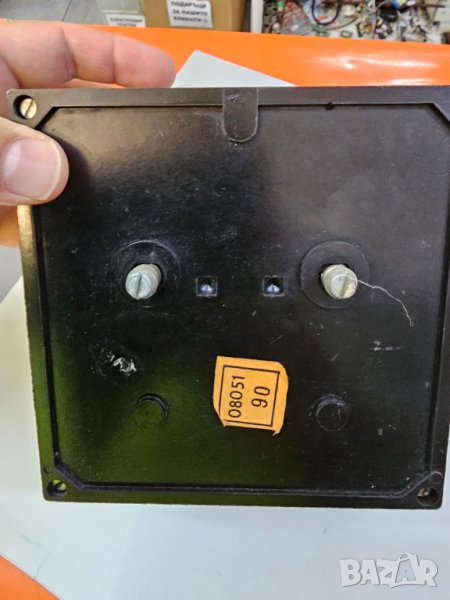

• Вторична намотка (Измервателна линия): Токовият трансформатор има две малки клеми за свързване, маркирани като S1 (или k) и S2 (или l).• Свързване към уреда: Свържете клема S1 на трансформатора към едната клема на гърба на амперметъра, а клема S2 – към другата клема на амперметъра. Тъй като веригата е за променлив ток (AC), полярността няма значение за посоката на стрелката.
⚠️ Жизненоважни правила за безопасност:
1. Никога не оставяйте вторичната намотка (S1 и S2) на токовия трансформатор отворена, докато през силовата линия тече ток! Ако амперметърът се откачи, на клемите на ТТ ще се индуцира изключително високо напрежение (хиляди волтове). Това ще доведе до пробив в изолацията, искрене, експлозия на трансформатора или смъртоносен токов удар.2. Заземяване: В промишлени системи е задължително една от клемите на вторичната верига (обикновено S2) да бъде заземена за допълнителна безопасност.3. Сечение на проводниците: Кабелите, свързващи ТТ с амперметъра, трябва да бъдат с минимално сечение 2.5 mm², за да се избегне голямо съпротивление по измервателната линия.
Това е аналогов щитов амперметър, който е предназначен за измерване на силен променлив ток.
Ето основните характеристики и детайли, които се виждат на уреда:
Мерна единица (kA):Скалата е разграфена вкилоампери(1 kA = 1000 ампера), като максималната стойност на скалата е 1 kA.
Трансформаторно свързване:Под надписа kA има означение
𝑇𝑇
10005
. Това означава, че уредът не се свързва директно към веригата, а работи през токов трансформатор(ТТ) с коефициент на трансформация от 1000 A към 5 A.
Ръчно изписан етикет:Долу вляво има залепен етикет, който потвърждава това:1000A ~ / 5A(знакът ~ показва, че уредът е за променлив ток).
Модел:Вляво на скалата е изписан моделътЕТ 144. Това е стандартен размер за щитови измервателни уреди (обикновено с размери на предния панел 144 × 144 mm).
Символи за точност и монтаж:Вдясно се виждат означения, които показват класа на точност (вероятно 1.5), символа за електромагнитна система и знака за вертикален монтаж (
Такъв тип уреди се монтират на табла (щитове) в промишлени предприятия, трафопостове или големи електрически подстанции, за да следят натоварването по големи захранващи линии.
Този амперметър задължително се свързва чрез токов трансформатор (ТТ) със съотношение 1000/5 A, като директното му свързване към силовата верига ще го унищожи незабавно и е изключително опасно. Самото измервателно движение вътре в уреда е оразмерено за максимален ток от едва 5 ампера.Ето стъпките и правилата за правилно и безопасно свързване:
1. Свързване на токовия трансформатор (ТТ) към силовата верига
• Първична намотка (Силова линия): Дебелият захранващ кабел или шина (фазата, чийто ток искате да измерите) се прекарва през отвора на токовия трансформатор. На ТТ тези страни обикновено са маркирани с P1 (вход откъм захранването) и P2 (изход към товара).
2. Свързване на амперметъра към трансформатора
• Вторична намотка (Измервателна линия): Токовият трансформатор има две малки клеми за свързване, маркирани като S1 (или k) и S2 (или l).• Свързване към уреда: Свържете клема S1 на трансформатора към едната клема на гърба на амперметъра, а клема S2 – към другата клема на амперметъра. Тъй като веригата е за променлив ток (AC), полярността няма значение за посоката на стрелката.
⚠️ Жизненоважни правила за безопасност:
1. Никога не оставяйте вторичната намотка (S1 и S2) на токовия трансформатор отворена, докато през силовата линия тече ток! Ако амперметърът се откачи, на клемите на ТТ ще се индуцира изключително високо напрежение (хиляди волтове). Това ще доведе до пробив в изолацията, искрене, експлозия на трансформатора или смъртоносен токов удар.2. Заземяване: В промишлени системи е задължително една от клемите на вторичната верига (обикновено S2) да бъде заземена за допълнителна безопасност.3. Сечение на проводниците: Кабелите, свързващи ТТ с амперметъра, трябва да бъдат с минимално сечение 2.5 mm², за да се избегне голямо съпротивление по измервателната линия.
