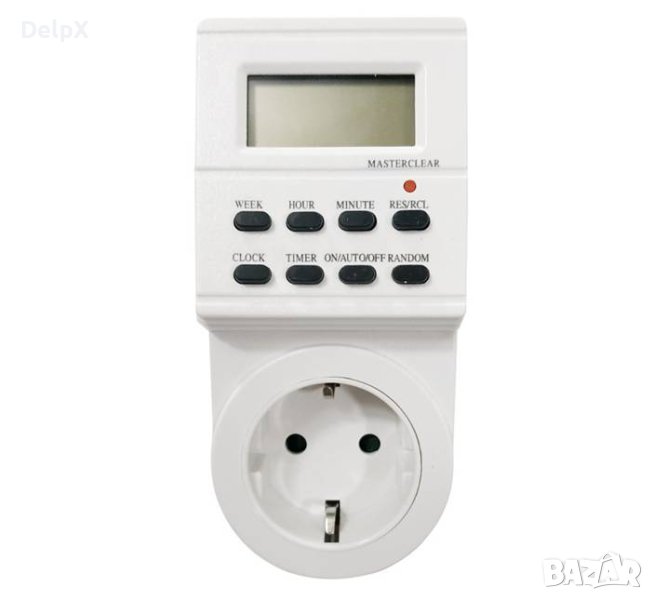

Мрежови електронен таймер, реле за време, седмичен, 220V, 16A, 3600W → Обява 42632537

Спецификации

Захранване: 230-240VAC, 50 Hz

Максимален товар: 16А, 3600 W

Минимално време, което може да се зададе: 1 минута

Точност: ±1 минута месечно

Работна температура: -100С до +400С

Брой бутони: 8 бр.

Батерия за запазване на настройките никел-манганова: 1,2V, живот > 100 часа - акумулаторна

Инструкция:

- Релето е конструирано за максимален товар 16 ампера, така че не включвайте електроуред към него.

- Винаги проверявайте дали щепселът на електроуреда е пъхнат добре в контакта на релето.

- Ако се налага почистване на релето, изключете го от електрическата, мрежа и го избършете със суха кърпа.

НЕ ПОТАПЯЙТЕ РЕЛЕТО ВЪВ ВОДА ИЛИ НЯКАКВА ДРУГА ТЕЧНОСТ.

- Нагревателните и другите подобни уреди никога не трябва да бъдат оставяни без наблюдение по време на работа. Производителят препоръчва такива уреди да не се включват към релето.

Експлоатация и настройки

1. Релето разполага с общо 8 програми за включване/изключване на свързаните към него електроуреди.

2. Настройката се извършва много лесно: на разположение са ръчно включване/изключване и автоматичен режим (AUTO).

3. Релето може да се превключва на 12- и 24-часова система.

4. На разположение е функция “лятно време”, която е много удобна за държави, прилагащи лятното време.

5. На разположение е функция RANDOM за случайно включване/изключване със закъснение 0-32 минути.

6. Можете да избирате измежду 16 комбинации от дни: седемте отделни дни от седмицата, всички дни на седмицата, двата почивни дни (Sa, Su), петте работни дни, дните понеделник – сряда – петък (Mo, We, Fr), вторник – четвъртък – събота (Tu, Th, Sa), понеделник – вторник – сряда (Mo, Tu , We), четвъртък – петък – събота (Th, Fr, Sa), понеделник – сряда – петък – събота (Mo, We, Fr, Sa).

Подготовка за използване

1. Пъхнете релето в контакт на електрическата мрежа (напрежение 200 – 240 волта) и го включете.

2. Оставете така релето в продължение на около 12 часа, за да се заредят батериите за електрозахранване на паметта.

3. Изтрийте цялата текуща информация в паметта с натискане на бутона MASTER CLEAR с някакъв остър предмет като върха на молив.

4. Сега релето е готово за настройка за ползване.

Настройка за текущите ден и време

1. Натискайте бутона CLOCK и го дръжте натиснат. След това натискайте бутона WEEK, докато върху дисплея се покаже актуалният ден на седмицата. Продължете с натискане на бутона HOUR или MINUTE, докато се покажат текущите час/минути. За по-бързо стигане до желаните стойности дръжте тези три бутона WEEK, HOUR и MINUTE натиснати по-продължително време: тогава стойностите върху дисплея се сменят побързо.

2. Отпуснете бутона CLOCK и другия бутон. Така процесът на настройка на деня/времето е завършен.

3. За коригиране на неточно време повторете по-горните операции. Програмиране на релето

a. Натиснете бутона TIMER и го отпуснете. Сега можете да направите първата настройка за включване на електроуред, свързан към релето.

b. Натиснете бутона WEEK, за да зададете деня или блока от дни, когато да се осъществи включването.

Задайте часа/минутите за включване чрез бутон HOUR и после MINUTE.

c. Натиснете отново бутона TIMER за завършване на настройката за първото включване и преминаване към

настройката за първото изключване. Повторете после операция 2, за да зададете деня и часа на първото изключване.

d. Натиснете отново бутона TIMER за завършване на настройката за първото изключване и преминаване към

настройката за второто включване. Повторете после операции 2 и 3, за да зададете останалите настройки.

e. След завършване на програмирането натиснете бутона CLOCK: релето е готово за действие.

ПРИМЕР: всеки ден включване в 18:15 часа и изключване в 22:15

a. Натиснете бутона TIMER и го отпуснете: върху дисплея се показва “1_ON”.

b. Натискайте бутона WEEK, докато върху дисплея се покажат всичките дни на седмицата “MO, TU, WE, TH, FR, SA, SU”.

c. Натискайте бутона HOUR, докато върху дисплея се покаже “6:00 PM” или “18:00”.

d. Натискайте бутона MINUTE, докато върху дисплея се покаже “6:15 PM” или “18:15”.

e. Натиснете бутона TIMER отново: върху дисплея се показва “1_OFF”

f. Повторете операции c. и d., така че върху дисплея да се покаже “10:15PM” или “22:15”.

Съвет: Проверявайте настройките, за да не се получи конфликт – напр. изключване на уред преди той да е бил включен.

Превключване на режима на работа

1. За целта служи бутона ON/AUTO/OFF – съответно за режим включено/автоматична работа/изключено.

2. Направеното програмиране на релето важи за режим на автоматична работа AUTO, но не и когато то ръчно е включено или изключено,

3. Когато работният режим се промени от MANUAL (“ръчно”) на AUTO (“автоматично”), релето ще запази настройката за ръчния режим до следващото пренастройване.

Функция за случайно включване/изключване (RANDOM)

1. В режим AUTO натиснете бутон RANDOM: върху дисплея ще се появи надпис RANDOM.

2. Когато тази функция е активирана, релето ще изпълнява зададените програми с произволно закъснение от 0 до 32 минути между 6:00 часа вечерта и 6:00 часа сутринта (напр. за заблуждаване на крадци).

3. За дезактивиране на тази функция натиснете отново бутон RANDOM.

Превключване между 12- и 24-часова система и обратно. За целта натиснете едновременно бутони CLOCK и TIMER.

Функция “лятно време”

1. В режим AUTO натиснете едновременно бутони CLOCK и ON/AUTO/OFF: върху дисплея ще се покаже “Summer”.

2. Часовникът на релето ще се премести един час напред.

3. За връщане към зимно време натиснете отново едновременно бутони CLOCK и ON/AUTO/OFF.
