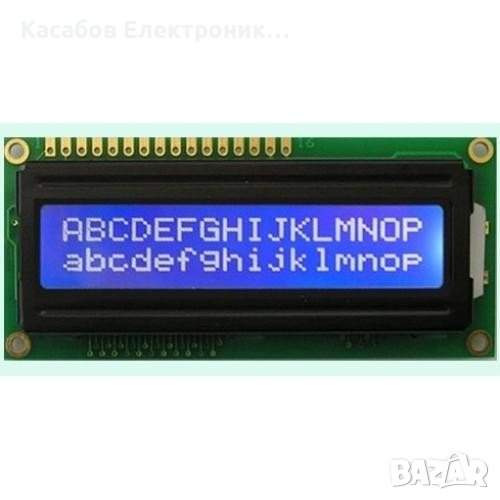

LCD Дисплей 1602 16x2 син HD44780 → Обява 43535023

LCD дисплей с добър контраст. Много популярен модел - многото туториали в интернет го правят лесен за използване дори и за начинаещи в програмирането. Подходящ за Arduino и Raspberry PI проекти.

• Захранване: 5V

• Средна консумация на ток: 10 mA

• Размери: 86мм x 36мм x 13,5мм

• Размер на символ: 2,45мм x 5,00мм

• Работна температура: от -20°Cдо +70°C

• Възможност за дефиниране на символи

• Бели символи

• Синя подсветка


Стандартният набор от библиотеки, включва и библиотеката LiquidCrystal, която ви позволява да работите с дисплея веднага след правилното свързване към Arduino контролер.

Описание на пиновете:

1. VSS Земя

2. VDD Захранване +5V

3. V0 Контраст

4. RS Избор на регистър на инструкции (LOW) или регистър на данни (HIGH).

5. R/W Четене (LOW) / писане (HIGH)

6. E Отключване на дисплея

7. DB0

8. DB1

9. DB2

10. DB3

11. DB4

12. DB5

13. DB6

14. DB7

15. LED A Zasilanie podświetlania +5V

16. LED K Masa podświetlania
