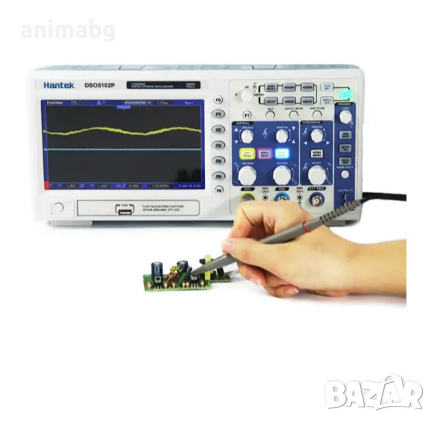

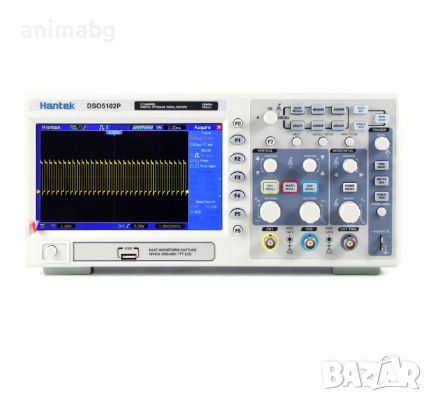

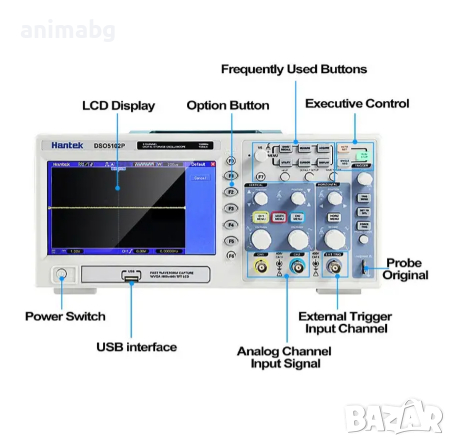

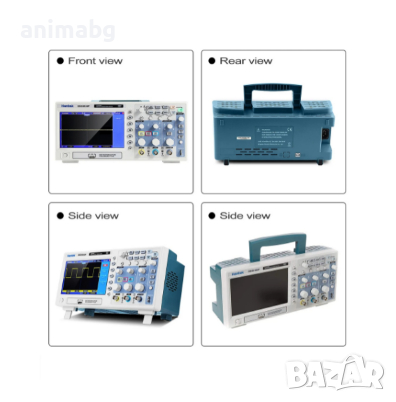

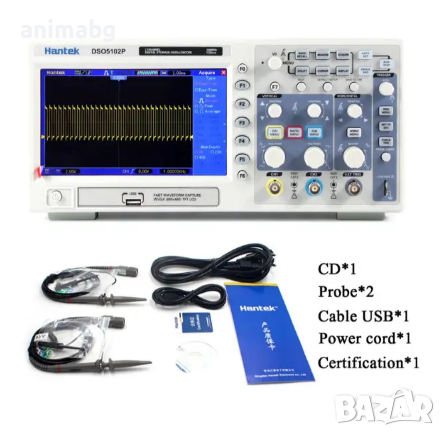

ANIMABG Цифров осцилоскоп многократно автоматично измерване, Hantek DSO5102P 100MHz 1GS/s → Обява 44596551

* 100MHz честотни ленти
* 1GSa/s честота на дискретизация в реално време
* Голям (7,0-инчов) цветен дисплей, WVGA (800×480)
* Дължина на записа до 40K
* Режим на задействане: ръб/широчина на импулса/видео с възможност за избор на линия/пропускане/извънреден труд и др.
* USB връзка с хост и устройство, стандартна
* Множество автоматични измервания
* Четири математически функции, включително стандартни FFT
* Осигурява софтуер за компютърен анализ в реално време
Параметри на продукта
Модел: DSO5202P, DSO5102P, DSO5072P
Придобиване Честота на извадка
Проба в реално време: 1GS/s
Еквивалентна проба: 25GS/s
Режими на придобиване нормално
Само нормални данни
Откриване на пикове
Високочестотно и произволно улавяне на глити
Средно аритметично
Wavefom Средно, избираемо 4,8,16,32,64,128
Входове; Свързване на входове; AC, DC, GND
Inpits Impendance; 1MΩ±2% ‖20pF±3pF
Затихване на сондата; 1X, 10X
Поддържан фактор на затихване на сондата
1X, 10X, 100X, 1000X
Максимално входно напрежение
CAT I и CAT II: 300VRMS (10×), категория на монтаж;
CAT III: 150VRMS (1 ×);
Инсталационна категория II: намаляване на мощността при 20dB/десетилетие над 100kHz до 13V пиков AC при 3MHz* и повече. За несинусоидални вълни, пик
стойността трябва да е по-малка от 450V. Екскурзията над 300 V трябва да е с продължителност по-малка от 100 ms. RMS ниво на сигнала, включително всички DC
компонентите, отстранени чрез AC свързване, трябва да бъдат ограничени до 300V. Ако тези стойности бъдат превишени, може да се повреди осцилоскопът
възникне.
Хоризонтална
Диапазон на честота на дискретизация
500MS/s–1GS/s
Интерполация на формата на вълната
(грех x)/x
Дължина на записа
40K
SEC/DIV диапазон
2ns/div до 80s/div
Честота на извадка и
±50ppm (при всеки ≥1ms интервал от време)
Точност на времето на забавяне
Диапазон на отместване
2ns/div до 8ns/div;
20ns/div до 80us/div; (-8div x s/div) до 40ms;
(-8div x s/div) до 20ms;
200us/div до 80s/div; (-8div x s/div) до 400s
Точност на измерване на делта времето
Единичен изстрел, нормален режим:± (1 интервал на извадка +100ppm × отчитане + 0,6ns);
(Пълна честотна лента)
>16 средни стойности:± (1 интервал на проба + 100ppm × отчитане + 0,4ns);

Интервал на извадка = s/div ÷ 200

Вертикална разделителна способност
8-битова разделителна способност, всички канали, взети едновременно
Диапазон на позицията
2mv/div до 20MV/div, ± 400mv; 50mv/div до 200mv/div, ± 2V
500mv/div до 2V/div, ± 40V; 5V/div до 10V/div, ± 50V
Честотна лента: 200MHz, 100MHz, 70MHz
Време за издигане в BNC (типично): 1.8ns,3.5ns, 5ns
математика:+, -, *, /, fft
БПФ
Windows: Ханинг, Flatop, Rectamgular, Bartlett, Blackman;
1024 точка на пробата
Ограничение на честотната лента: 20MHz
Нискочестотна реакция (-3db) : ≤10Hz при BNC
DC точност на печалба:
± 3% за нормален или среден режим на придобиване, 10V/div до 10MV/div;
± 4% за нормален или среден режим на придобиване, 5MV/div до 2mv/div
Точност на измерване на DC,
Когато вертикалното изместване е нула и n ≥16: ± (3% × четене + 0,1DIV + 1MV) е избран само 10mv/div или по -голям;
Среден режим на придобиване
Когато вертикалното изместване не е нула и n≥16: ± [3% × (отчитане + вертикална позиция) + 1% от вертикално положение + 0,2div]; Добавете
2MV за настройки от 2MV/div до 200mv/div; Добавете 50MV за настройки от 200MV/div до 10V/div
Volts Измервателна повторяемост,
Делта волта между всякакви две средни стойности на ≥16 вълнови форми, придобити при същата настройка и околните условия
Среден режим на придобиване
Задействаща система
Типове спусъка: Edge, Video, Pulse, Slope, Over time, Alternative
Източник на задействане: CH1, CH2, EXT, EXT/5, AC линия
Режими на задействане: Автоматично, Нормално, Единично
Тип съединител : DC, AC, Noise Reject, HF Reject, LF Reject
Чувствителност на тригера : DC(CH1,CH2):
(Тип на спусъка на ръба) : 1div от DC до 10MHz; 1.5div от 10MHz до 100MHz; 2div от 100MHz до пълен;

DC(EXT):200mV от DC до 100MHz; 350mV от 100MHz до 200MHz;

DC(EXT/5):1V от DC до 100MHz; 1.75V от 100MHz до 200MHz;

AC: Атенюира сигнали под 10Hz;

HF Reject: Атенюира сигнали над 80kHz;

LF Reject: Същото като DC-свързаните граници за честоти над 150kHz; отслабва сигнали под 150kHz
Диапазон на ниво на задействане
CH1/CH2: ±8 деления от центъра на екрана;
EXT: ±1.2V;
EXT/5:±6V
Точност на нивото на задействане (типично) Точността е за сигнали с време на нарастване и спад ≥20ns
CH1/CH2: 0,2 div × волта/div в рамките на ±4 деления от центъра на екрана;
EXT: ± (6% от настройката + 40mV);
EXT/5: ± (6% от настройката + 200mV);
Задайте ниво на 50% (типично)
Работи с входни сигнали ≥50Hz
Видео задействане

Тип тригер за видео
CH1, CH2: амплитуда от пик до пик от 2 деления;EXT: 400mV; EXT/5: 2V
Формати на сигнали и скорости на полето, тип задействане на видео
Поддържа системи за излъчване NTSC, PAL и SECAM за всяко поле или всяка линия
Диапазон на задържане: 100ns ~ 10s
Задействане на ширината на импулса

Режим на задействане на ширина на импулса
Задействане, когато (< , >, = или ≠); Положителен пулс или Отрицателен пулс
Точка на задействане на ширината на импулса
Равно: Осцилоскопът се задейства, когато задният фронт на импулса пресече нивото на задействане.
Not Equal: Ако импулсът е по-тесен от зададената ширина, точката на задействане е задният ръб. Иначе осцилоскопа
задейства, когато импулсът продължава по-дълго от времето, определено като ширина на импулса.
По-малко от: Точката на задействане е задният ръб.
По-голямо от (наричано още тригер за извънреден труд): Осцилоскопът се задейства, когато импулсът продължава по-дълго от времето, определено като
ширината на импулса
Диапазон на ширина на импулса ; 20ns ~ 10s
Задействане на наклона

Режим на задействане на наклона
Задействане, когато (< , > , = или ≠ ); Положителен наклон или Отрицателен наклон
Точка на задействане на наклона
Равен: Осцилоскопът се задейства, когато наклонът на вълновата форма е равен на зададения наклон.
Not Equal: Осцилоскопът се задейства, когато наклонът на вълновата форма не е равен на зададения наклон.
По-малко от: Осцилоскопът се задейства, когато наклонът на вълновата форма е по-малък от зададения наклон.
По-голямо от: Осцилоскопът се задейства, когато наклонът на вълновата форма е по-голям от зададения наклон.
Времеви интервал : 20ns ~ 10s
Задействане на извънреден труд

Режим с течение на времето
Нарастващ ръб или спадащ ръб
Времеви интервал : 20ns ~ 10s
Алтернативен тригер

Задействане на CH1
Вътрешен тригер: Edge, Pulse Width, Video, Slope
Задействане на CH2
Вътрешен тригер: Edge, Pulse Width, Video, Slope

Задействащ честотомер

Резолюция на четене ; 6 цифри
Точност (типична) ; ±30ppm (включително всички референтни грешки на честотата и ±1 грешки при броене)
Честотен диапазон ; AC свързан, от минимум 4Hz до номинална честотна лента
Източник на сигнал ;
Режими на Pulse Width или Edge Trigger: всички налични източници на задействане
Честотомерът измерва източника на задействане по всяко време, включително когато осцилоскопът прави пауза поради промени в
статусът на изпълнение или придобиването на събитие за единичен изстрел е завършено.
Режим на задействане на ширината на импулса: Осцилоскопът брои импулси със значителна величина в прозореца за измерване от 1s, които се квалифицират като
събития, които могат да се задействат, като тесни импулси в поредица от импулси на ШИМ, ако е настроен на режим < и ширината е настроена на относително малко време.
Режим на задействане на ръба: Осцилоскопът брои всички ръбове с достатъчна величина и правилна полярност.
Режим на задействане на видео: Честотомерът не работи.
Измерете
Измерване на курсора
Разлика в напрежението между курсорите: △V
Разлика във времето между курсорите: △T
Реципрочна стойност на △T в херцове (1/ΔT)
Автоматично измерване
Честота, период, средна стойност, Pk-Pk, Cycli RMS, минимум, максимум, време на нарастване, време на спад, +ширина на импулса, -ширина на импулса, забавяне1-2нарастване,
Delay1-2Fall, +Duty, -Duty, Vbase, Vtop, Vmid, Vamp, Overshoot, Preiod, Preiod Mean, Preiod RMS, FOVShoot, RPREShoot, BWIDTH,
FRF, FFR, LRR, LRF, LFR, LFF

Тип дисплей : 7-инчов 64K цветен TFT (диагонален течен кристал)
Резолюция на дисплея 800 хоризонтални на 480 вертикални пиксела
Контраст на дисплея ; Регулируем (16 предавки) с лента за прогрес
Изход на компенсатора на сондата ; Изходно напрежение (типично)
Около 5Vpp в ≥1MΩ натоварване
Честота (типична) : 1kHz
Захранване
Захранващо напрежение: 100-120VACRMS(±10%), 45Hz до 440Hz, CATⅡ ; 120-240VACRMS(±10%), 45Hz до 66Hz, CATⅡ
Консумация на енергия; <30W
Предпазител: 2A, T рейтинг, 250V
Екологични
температура: Работна: 32℉ до 122℉ (0℃ до 50℃);
Неработеща: -40℉ до 159,8℉ (-40℃ до +71℃)
Метод на охлаждане : Конвекция
Влажност: +104℉ или по-ниска (+40℃ или по-ниска): ≤90% относителна влажност;
106℉ до 122℉ (+41℃ до 50℃): ≤60% относителна влажност
Надморска височина : Работен: Под 3000 м (10 000 фута); Неработещ: Под 15 000 м (50 000 фута)
Механични
Размер
Дължина 385 мм, ширина 200 мм, височина 245 мм
Тегло
3,5 кг (с опаковка); 2,08 кг (без опаковка)
