IP2312 Модул за зареждане на 18650 батерии 1S 3A 2A USB-C → Обява 46858053

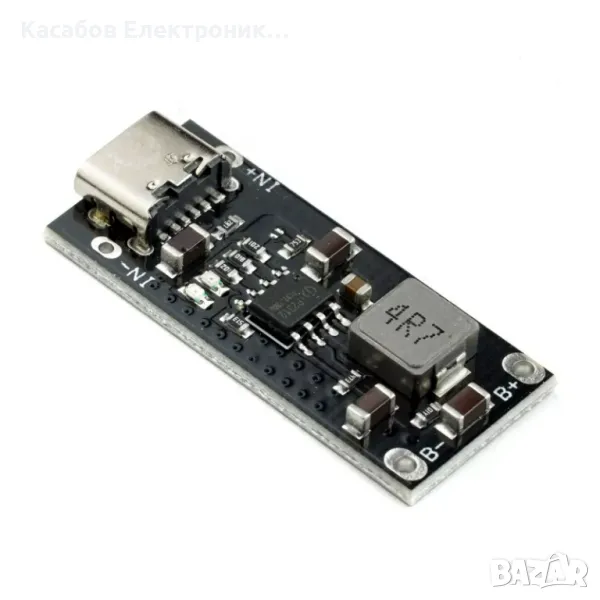

Зарядно, предназначено за Li-Ion 18650 1S клетки с USB-C захранващ порт, базирано на системата IP2312. Благодарение на него можем да заредим батерия, като свържем например зарядно за телефон. Използваните компоненти и модерен чип за контрол на зареждането позволяват ефективност до 93% при зареждане с ток 3A. Входното напрежение, в диапазона от 4.5V до 5.5V, може да се подава както през USB-C порта, така и чрез контактните плочи до конектора. На платката има два контролни диода - червен, който показва, че захранването е свързано, и син, който показва завършване на зареждането.

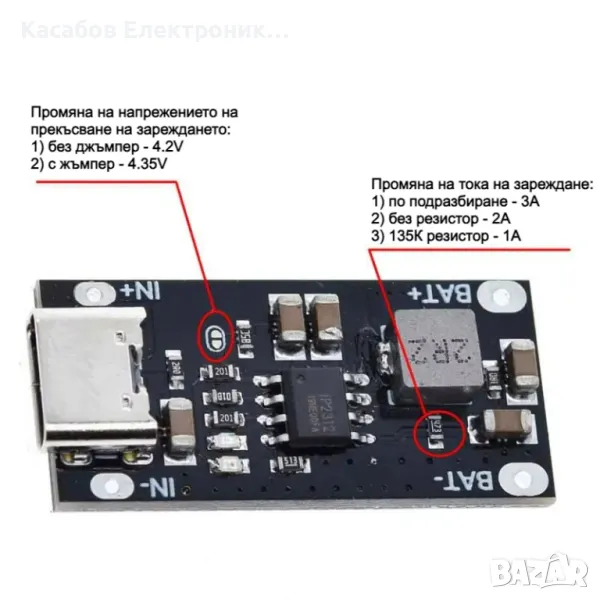

Дизайнът на модула ни позволява да изберем напрежението на прекъсване на зареждането с джъмпер между 4.2V (по подразбиране - без джъмпер) и 4.35V със запоен джъмпер.

Резисторът на платката ни позволява да променяме тока на зареждане:

• Запоен резистор (по подразбиране) - заряден ток 3A

• Без резистор - заряден ток 2А

• Запояване на резистор 135k - заряден ток 1A


• Базирано на чип: IP2312

• Входно напрежение: от 4.5V до 5.5V DC

• За тип батерии: Li-Ion 18650

• Брой клетки свързани последователно: 1

• Заряден ток: 3A (по подразбиране), възможно е и: 2A и 1A

• Напрежение на прекъсване: конфигурируемо 4.2V (по подразбиране) или 4.35V

• USB-C порт

• Размери: 30мм x 15мм
