Безжично 4 канално реле 433Mhz AC 85V ~ 250V → Обява 48050692

Това висококачествено реле позволява сигурно и удобно дистанционно управление на осветление, алармени системи, гаражни врати, помпи, системи за поливане и много други устройства от разстояние до 40 метра със стени (или до 100 метра на открито). Включва дистанционно управление с 4 бутона и е изключително лесно за програмиране и инсталиране.

【 Дълъг обхват 】 Сигналът може да преминава през стени, подове и врати, постоянно контролиращ приемник от всяко място на надеждно разстояние. Обхватът е до 138 фута / 40 м без пречка.

【 4CH за повече контрол 】 Регулируем работен начин, завъртане / заден ход на контролното оборудване, o n / off. Превключване на самозаключване, джогинг, блокиране.

【 Лесен за използване и сигурност 】 Кодът за обучение има висока степен на сигурност за ниската си повтаряща се скорост и изключително лесен за настройка, научете, чрез който може да изтрие стария код и да научите отново нов код, когато дистанционното управление се изгуби, така че винаги контролирате него.

【 Надеждно качество 】 Оборудваният предавател за дистанционно управление е по-красив и по-качествен от обикновеното дистанционно управлениеСтабилна и надеждна работа, висока чувствителност при приемане.

【 Широко приложение 】 Широка гама от ПРИЛОЖЕНИЯ от просто вътрешно дистанционно управление до автономно управление като прозорец, вход, врати за гараж, алармена система, повдигащо оборудване и т.н. ЗАБЕЛЕЖКА ♥ Моля, изпратете ни имейл, ако срещнете някакъв проблем, ние винаги сме тук, за да ви помогнем, благодаря!

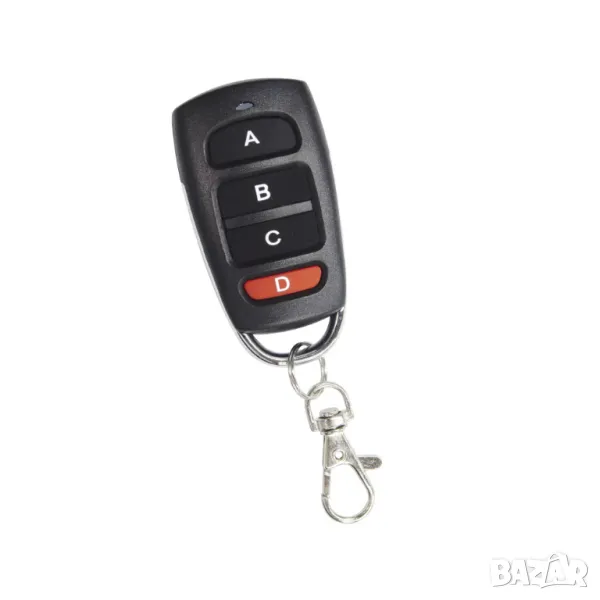

За дистанционното управление (предавател):

• Номер на модела: KT16-4.

• Материали: ABS.

• Канал: 4 канала.

• Тип кодиране: Код за обучение (1527).

• F Честота: 433 MHz.

• Модулационна система: ASK.

• Начин на съпоставяне на кода: Фиксиран код.

• Работно напрежение: DC 12V.

• Работен ток: <25mA.

• Работна RF честота: 433MHZ.

• Мощност на предаване: +13dbm.

• Разстояние за дистанционно управление: 50 m (Моля, обърнете внимание, че разстоянието от 100 m е идеалното разстояние без блокиране и смущения на сигнала. То ще се покачва и пада с около 10% -50% с блокирането и смущенията на сигнала).

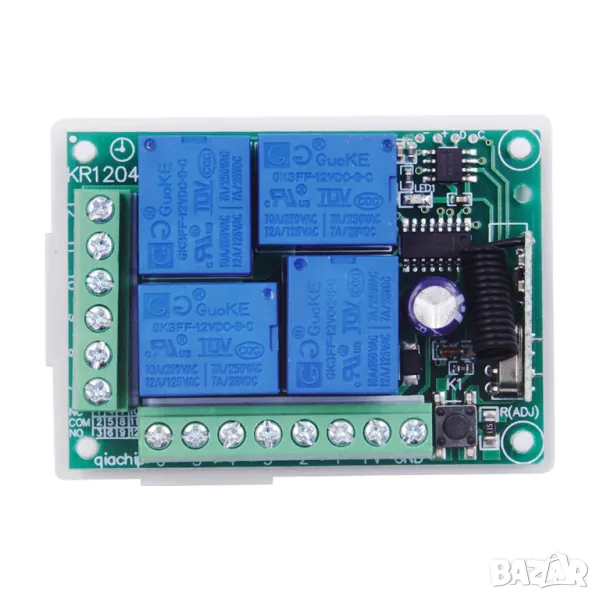

За превключвателя за дистанционно управление (приемник):

• Модел: KR1204-4

• Тип продукт: 4-канален превключвател за дистанционно управление

• RF режим на работа: ASK суперхетеродинно приемане

• Метод на модулация: ASK

• Режим на работа: моментален/превключване/заключване и др.

• Режим на съответствие: Интелигентен код за обучение.

• Работно напрежение: DC 12V

• Ток на покой: 5mA

• RF честота: 433MHz

• Изходен ток: ≤10A

• Чувствителност на приемане:> 104dbm

• Обхват на дистанционното управление:> 50m (свободно пространство)

• Режим на изход: сух контакт/изход за напрежение

• Кабелна връзка: фиксиран терминал

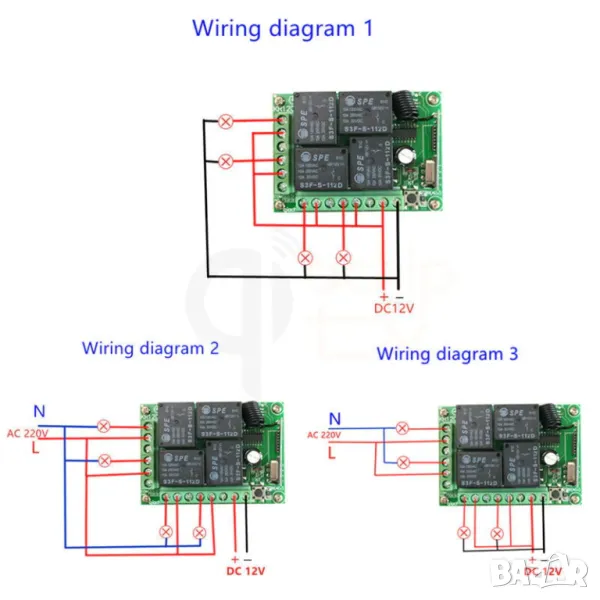

Порт за окабеляване:

+ V = положителен вход

GND = отрицателен вход

1. KC1 реле (NC) нормално затворено

2. KC1 реле общ терминал (COM)

3. Реле KC1 нормално отворено (NO)

4. KC3 реле нормално затворено (NC)

5. KC3 реле общ терминал (COM)

6. KC3 реле нормално отворено (NO)

7. KC2 реле нормално затворено (NC)

8. Реле KC2 общ терминал (COM)

9. Реле KC2 нормално отворено (NO)

10. Релето KC4 (NC) е нормално затворено

11. Реле KC4 общ терминал (COM)

12. Реле KC4 нормално отворено (NO)

(Когато релето е захранено, NO и COM са свързани).

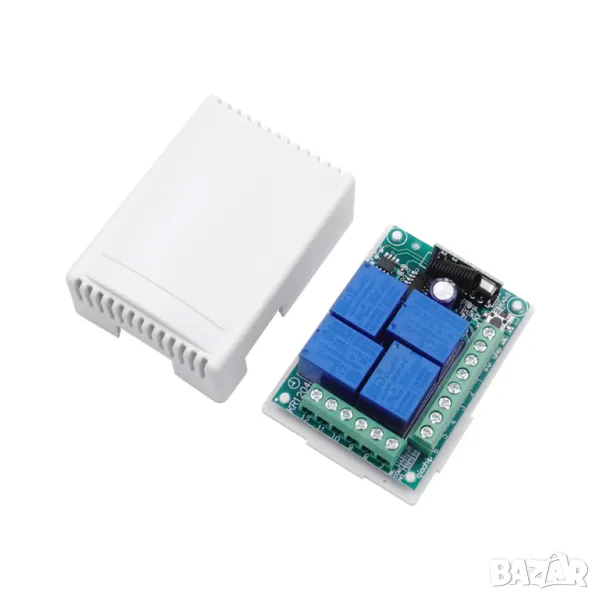

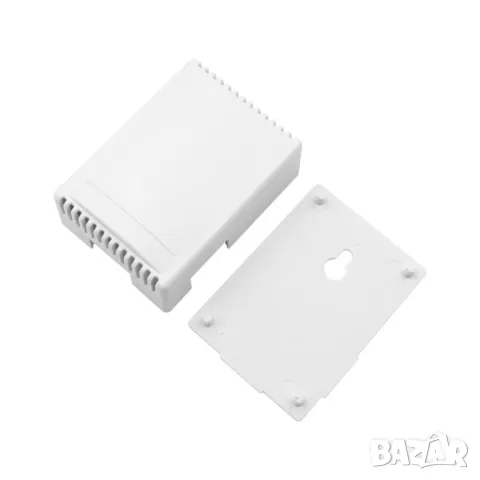

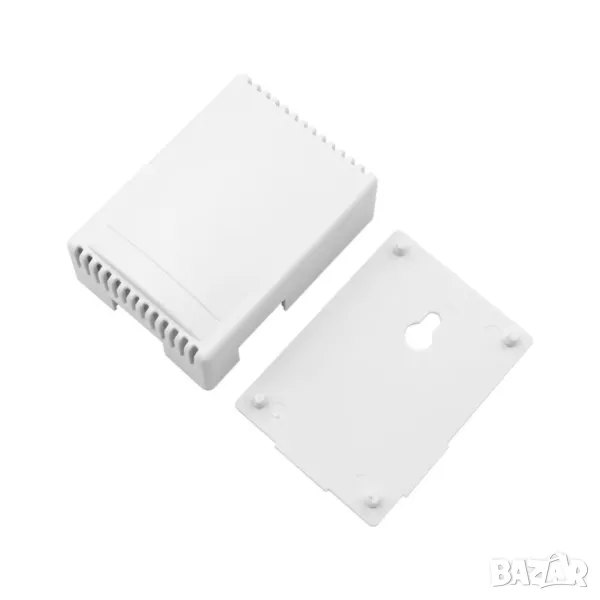

Цвят: зелен (PCB платка), бял (корпус).

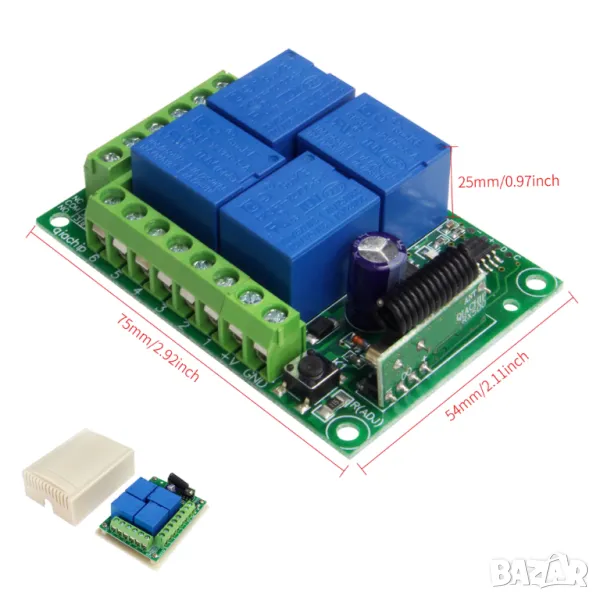

Размер на платката: 7.3*5.3*2.5см

Описание на функцията и начин на настройка

Този продукт изисква дистанционно управление с четири бутона.

Функция за нулиране:

Изчистете всички съответстващи дистанционни. Когато данните се изчистят, цялото дистанционно управление не може да накара приемника да работи.

Нулиране на настройките:

След натискане на бутона за обучение на приемника 8 пъти, приемникът изчиства всички данни от дистанционното управление в паметта си. Когато светодиодът на приемника мига, функцията за нулиране е завършена.

Описание на трите работни режима:

Режими на работа: 1) Моментен; 2) Превключване; 3) Заключване.

1) Моментален режим:

След успешно сдвояване в този режим, натиснете и задръжте бутона на дистанционното управление (като A), съответното реле на приемника се включва; отпуснете бутона на дистанционното управление (като A) и съответното реле на приемника се изключва;

2) Режим на превключване:

След успешно сдвояване в този режим, натиснете бутона на дистанционното управление (като A), за да включите съответното реле на приемника; натиснете отново бутона на дистанционното управление (като A), за да изключите съответното реле на приемника;

3) Режим на заключване:

След успешно сдвояване в този режим, натиснете бутона за дистанционно управление (като A), релето на приемника, съответстващо на A, се включва; натиснете бутона за дистанционно управление (като B), релето на приемника, съответстващ на A, се изключва, а приемникът, съответстващ на B, се включва, релето е отворено. И така нататък, натиснете дистанционното управление A и B едновременно, приемникът ще се изключи.

Как да настроите режима на работа на контролера на превключвателя?

Забележка: Режимът на работа може да се настрои само когато светодиодните индикатори на контролера на превключвателя светят.

Задаване на моментен режим (Jog):

Стъпка 1) Натиснете веднъж бутона за обучение на приемника.

Изчакайте светодиодът на приемника да светне и влезте в състояние на настройка.

Стъпка 2) Натиснете бутона на дистанционното управление (напр. бутон A) веднъж. Светодиодът на приемника ще мига и след това ще изгасне. Режимът на джогинг е зададен успешно.

Задайте режим на превключване:

Стъпка 1) Натиснете два пъти бутона за обучение на приемника.

Изчакайте светодиодът на приемника да светне и влезте в състояние на настройка.

Стъпка 2) Натиснете бутона на дистанционното управление (напр. бутон A) веднъж. LED индикаторът на приемника ще мига и след това ще изгасне. Режимът на самозаключване е зададен успешно.

Задайте режим на заключване:

Стъпка 1) Натиснете бутона за обучение на приемника 3 пъти.

Изчакайте светодиодът на приемника да светне и влезте в състояние на настройка.

Стъпка 2) Натиснете бутона на дистанционното управление (като бутон A) веднъж. Светодиодът на приемника ще мига и след това ще се изключи и режимът на блокиране е зададен успешно.

2CH Momentary + 2CH Toggle: Натиснете бутона за обучение на платката на приемника 4 пъти (LED индикаторът на платката на приемника ще мига едновременно), след това натиснете който и да е клавиш на дистанционното управление, LED индикаторът на приемника мига 3 пъти, което показва успешно сдвояване.

2CH Momentary + 2CH Latched: Натиснете бутона за обучение на платката на приемника 5 пъти (LED индикаторът на платката на приемника ще мига едновременно), след това натиснете който и да е клавиш на дистанционното управление, LED индикаторът на приемника мига 3 пъти, което показва успешно сдвояване.

2CH Превключване + 2CH Затворен: Натиснете бутона за обучение на платката на приемника 6 пъти (LED индикаторът на платката на приемника ще мига едновременно), след това натиснете който и да е клавиш на дистанционното управление, LED индикаторът на приемника мига 3 пъти, което показва успешно сдвояване.

2CH Latching + 2CH Latched: Натиснете бутона за обучение на платката на приемника 7 пъти (LED индикаторът на платката на приемника ще мига едновременно), след това натиснете произволен клавиш на дистанционното управление, LED индикаторът на приемника мига 3 пъти, показвайки успешно сдвояване.
