DC 5.5-30V до 0.5-30V цифров LCD дисплей Автоматично стъпкане нагоре Регулатор Boost Модул за зах → Обява 49111449
DC 5.5-30V до 0.5-30V цифров LCD дисплей Автоматично стъпкане нагоре Регулатор Boost Модул за зах
Състояние
Ново
Доставка
Купувача
Описание

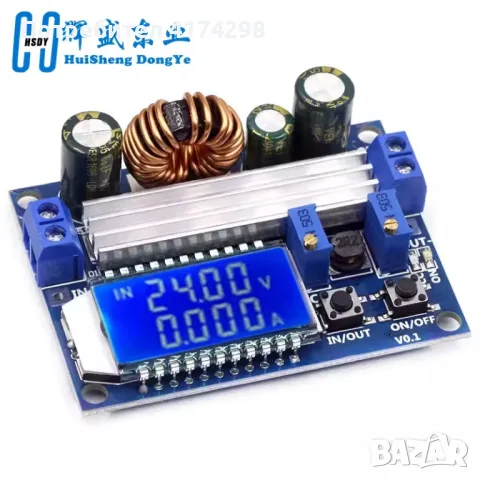

Buck - Boost модул (LCD версия с постоянен ток с постоянен ток) - 35W
1. Акценти на продукта:
1.1 LCD входно и изходно напрежение, изходна мощност на изходния ток;
1.2. Входна защита срещу заден ход, обратната връзка няма да изгори;
1.3. Може да се увеличава и намалява, изходното напрежение може да се регулира свободно от 0,5-30V, а границата на тока от 0-4A може да се регулира произволно;
1.4 изход против проникване, не е необходим допълнителен диод против обратен поток за зареждане на батерията;
1.5. Бутонът контролира състоянието на включване/изключване на изхода и можете да зададете включване или изключване по подразбиране;
1.6. Издигащите се и падащите чипове се използват като основен контролер, външната 60V 75A MOS тръба се използва като превключвател, а двойната 60V 5A SS56 Schottky изправяне, стойност на напрежението 60V, превъзхожда незрялото решение XL6009 / LM2577 на пазара (много устройства имат недостатъчни стойности на налягането, MOS Стойността на налягането на тръбата и диода на Schottky трябва да бъде по-голяма от стойността на входното плюс входното напрежение);
1.7. Малки изходни пулсации, LC филтър;
1.8. С радиатор модулът на предавателя поддържа изолационната колона.
Параметър:
Входно напрежение: 5.5-30V (входно напрежение 5V, може да постигне нормално усилване, но стойностите на измервателя на напрежението и тока не са точни; под 4.7V, защита от понижено напрежение)
Изходно напрежение: 0,5-30V
Изходен ток: стабилна работа в 3A за дълго време, засилване на топлината до 4A
Изходна мощност: 35W естествено разсейване на топлината, разсейване на топлината 50W
Разделителна способност на дисплея на напрежението: 0.05V
Текуща разделителна способност на дисплея: 0.005A
Ефективност на преобразуване: около 88%
Мек старт: Да (стартирането при зареждане е много мощно, стартирането може да е неуспешно)
Входна защита срещу заден ход: да
Изход против проникване: да
Защита от късо съединение: да
Работна честота: 180KHZ

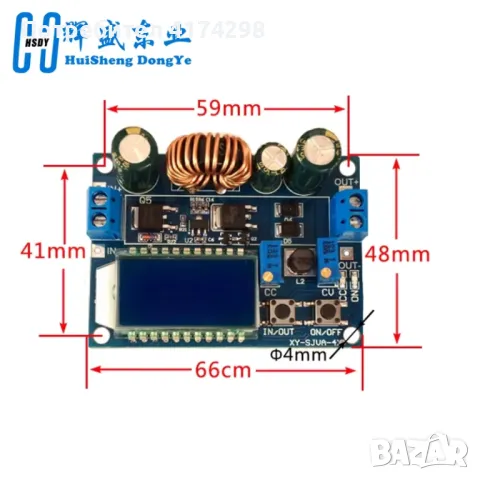

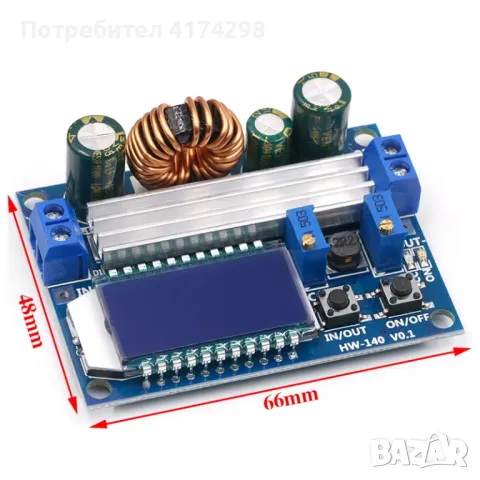

Размер: дължина * ширина * височина 66 * 48 * 21 мм
Монтажен отвор: диаметър 4 мм
Функция:

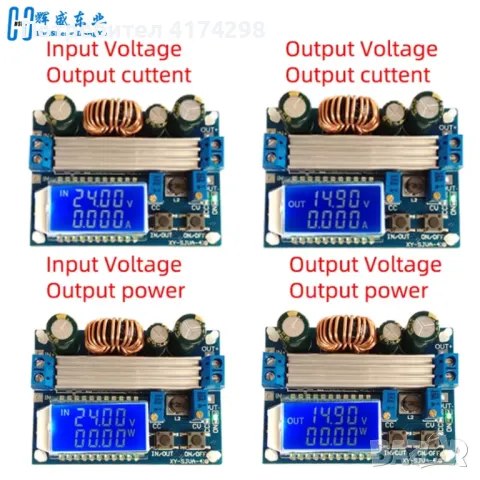

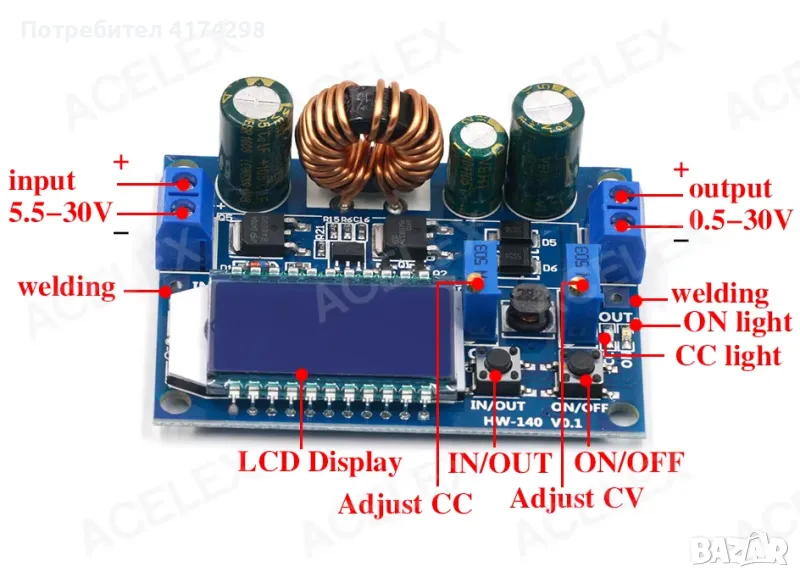

1. Модулът има два бутона IN/OUT, ON/OFF: бутонът IN/OUT се използва за превключване на дисплея на входното напрежение и изходното напрежение, продължително натискане за превключване на изходния ток на изходната мощност; Контролният изход на бутона ON / OFF е ON или OFF, продължително натискане на настройката Изходното състояние по подразбиране на включването е ON или OFF.
2.CC е потенциометърът за настройка на тока, въртящ се по посока на часовниковата стрелка, може да увеличи зададения ток, когато токът на натоварване достигне зададения ток, влезе в състояние на постоянен ток, индикаторът за постоянен ток CC (червен) светва; дясната CV е настройката на напрежението Потенциометърът, въртящ се по посока на часовниковата стрелка, може да увеличи изходното напрежение. Индикаторът ON е индикатор за състоянието на изхода, който се изключва, когато изходният обемtage е включен.
Начин на употреба:
1. Използва се като нормален модул за усилване с защита от свръхток
(1) Регулирайте CV постоянно voltage устройство, за да накарате изходното напрежение да достигне желаното напрежение.
(2) Измерете изходния ток на късо съединение с амперметър 10A (директно свържете двата тестови проводника към изхода), регулирайте потенциометъра с постоянен ток и накарайте изходния ток да достигне предварително зададената стойност за защита от свръхток. (Например, мултицетът показва текуща стойност от 2A. Когато използвате този модул, максималният ток може да достигне само 2A. Когато токът достигне 2A, червеният светодиод за постоянен ток на постоянно напрежение свети, в противен случай светодиодът е изключен.)
Забележка: Когато се използва в това състояние, ще има спад на напрежението от 0~0.2V поради текущото съпротивление на вземане на проби на изхода. В същото време входните и изходните проводници ще произведат определен линеен спад на напрежението, което е нормално явление!
2. Използва се като зарядно устройство за батерии
Модули без функция за постоянен ток не могат да се използват за зареждане на батерията. Тъй като мощността на батерията и спадът на напрежението на зарядното устройство са твърде големи, токът на зареждане е твърде голям, което причинява повреда на батерията. Следователно батерията се зарежда с постоянен ток в началото, когато зареждането е постоянно. Автоматично превключване обратно към постоянно напрежение зареждане при достигане на градуса.
(1) Определете поплавъчното напрежение и тока на зареждане на акумулаторната батерия (ако параметърът на литиевата батерия е 3.7V / 2200mAh, поплавъчното напрежение е 4.2V, а максималният ток на зареждане е 1C, т.е. 2200mA)
(2) При условия на празен ход мултицетът измерва изходното напрежение и регулира позиционера за постоянно напрежение, за да накара изходното напрежение да достигне плаващото напрежение. (Ако 3.7V литиева батерия е заредена, моля, регулирайте изходния обемtage на 4.2V)
(3) Измерете изходния ток на късо съединение с амперметър 10A (директно свържете двата тестови проводника към изходния извод), регулирайте потенциометъра за постоянен ток и накарайте изходния ток да достигне предварително определената стойност на тока на зареждане;
(4) Свържете батерията и я заредете.
(Стъпки 1, 2 и 3 са както следва: захранване на входния терминал, изходът не е свързан към натоварването на батерията)
3. Използва се като LED модул за задвижване с постоянен ток
(1) Уверете се, че трябва да управлявате работния ток на светодиода и максималното работно напрежение;
(2) При условия на празен ход мултицетът измерва изходното напрежение и регулира позиционера за постоянно напрежение, за да направи изходното напрежение
Пакетът включва:
1 * Модул за преобразувател на Boost Buck
