Преносим осцилоскоп FNIRSI DSO-TC3 → Обява 49824367

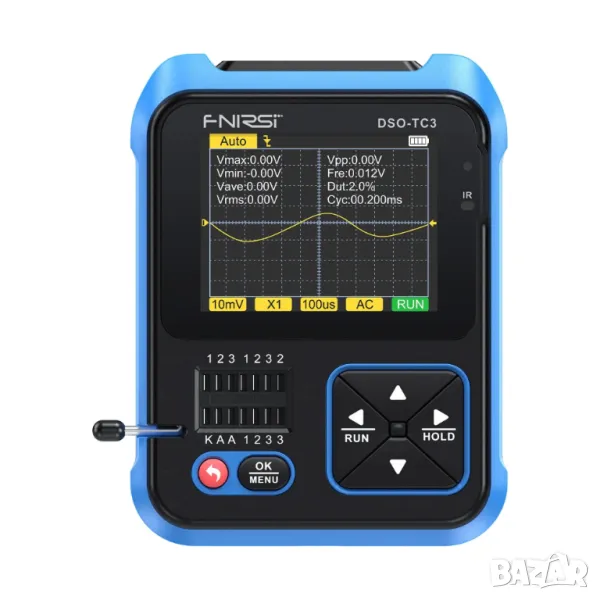

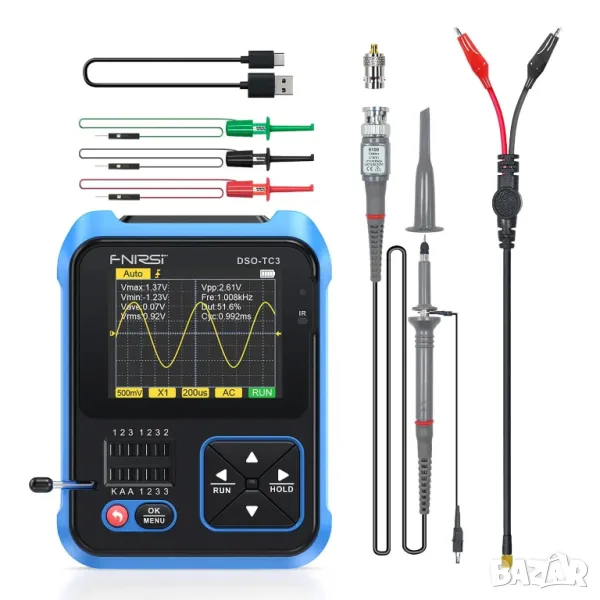

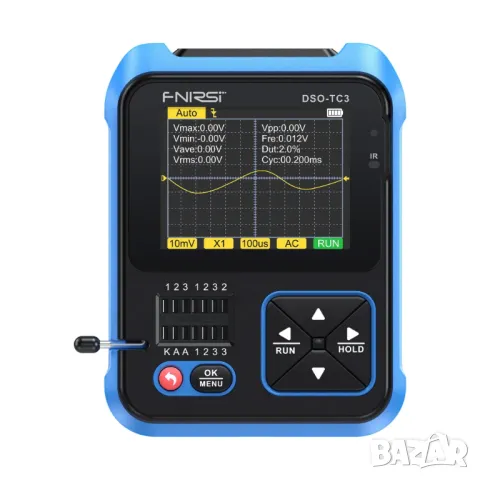

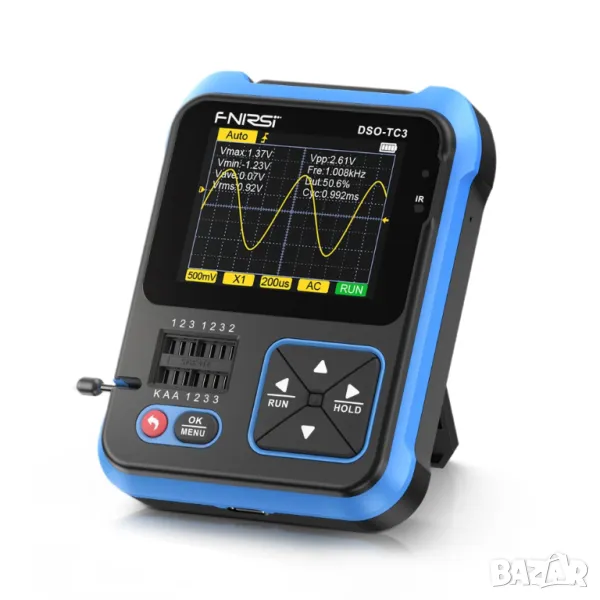

Цифровият осцилоскоп „3 в 1“ FNIRSI DSO-TC3 е много универсален и мощен инструмент, който съчетава функциите на цифров осцилоскоп, тестер на електронни компоненти и генератор на сигнали. Този уред е идеалният избор за професионални техници и любители, които се нуждаят от компактно, но мощно и универсално устройство за диагностика и анализ на електронни схеми.

FNIRSI DSO-TC3 гениално обединява в едно цифров осцилоскоп, тестер за електронни компоненти, генератор на функционални сигнали и други функции. Той разполага с голям 2,4-инчов цветен точков матричен TFT дисплей. Благодарение на миниатюрния си размер и вградената батерия с време на работа до 4 часа с едно зареждане , той е чудесен инструмент не само за лаборатории, домашни работилници или училища, но и за работници на терен, напр. по време на ремонт на място при клиента.

Осцилоскоп

Ръчният осцилоскоп DSO-TC3 има честота на дискретизация в реално време от 10MS/s и широчина на честотната лента от 500kHz. С пълна функция за задействане (единично, нормално, автоматично) може да се използва както за периодични аналогови сигнали, така и за периодични цифрови сигнали. Освен това той е оборудван с ефективна програма AUTO с един бутон. По този начин измерената форма на вълната може да се покаже без сложни настройки.

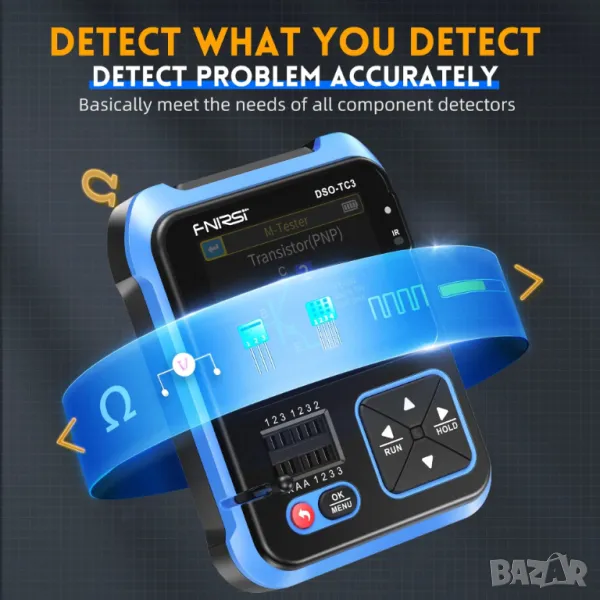

Тестер на транзистори

Транзисторният тестер DSO-TC3 може автоматично да идентифицира и измерва различни транзистори, включително NPN и PNPтранзистори, N-канални и P-канални полеви транзистори, транзистори с преходно полево въздействие, диоди, двойни диоди, тиристори и резистори, индуктори, кондензатори и други компоненти. Тестерът е оборудван и с функция за автоматично откриване на определението на изводите.
Тестерът за транзистори DSO-TC3 е особено подходящ за бързо съгласуване на транзистори и идентифициране на смесени компоненти за повърхностен монтаж. Режимът „Mos Test“ може да тества различни видове транзистори и да идентифицира типа на устройството, полярността на изводите, hFE, напрежението на превключване, преходния капацитет, може да тества капацитета, съпротивлението, индуктивните компоненти и др.

Генератор на сигнали

Вграденият генератор на сигнали с функция DDS с 6 вида стандартни функции и възможност за регулиране на честотата от 1Hz-100kHz осигурява отлична гъвкавост за симулиране на различни сигнали.

FNIRSI DSO-TC3 съчетава цифров електронен измервателен уред, тестер за електронни компоненти, генератор на сигнали, тест за непрекъснатост, тест за напрежение, измерване на температура и влажност, инфрачервено декодиране и други функции са умело интегрирани. Той е оборудван с 2,4-инчов цветен TFT дисплей, вградена презареждаема литиева батерия, предоставя на потребителите по-силни и по-практични функции с добра преносимост.

FNIRSI DSO-TC3 е подобрена версия на DSO-TC2. На базата на DSO-TC2, той има надградено откриване на ESR на капацитет, изходен генератор на функционални сигнали, подобрение на честотната лента на електронния измервателен уред и честота на дискретизация, увеличаване на входното напрежение и обхвата на откриване на диоди и т.н. Подобрението в производителността и функцията на DSO-TC3 прави устройството по-стабилно и точно в процеса на откриване.

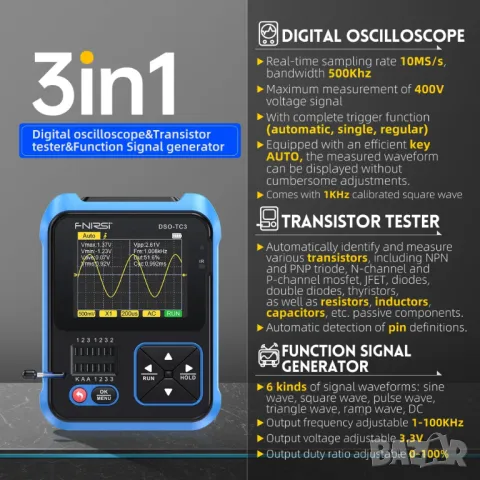

Характеристики

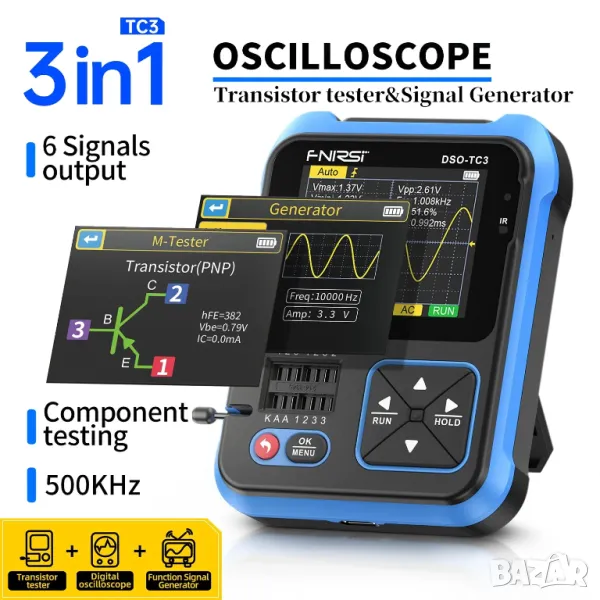

1. Интеграция 3-В-1: цифров осцилоскоп за съхранение, тестер за компоненти, генератор на сигнали за начинаещи, любители.

2. Ръчен осцилоскоп Fnirsi: Производителност: 10MS/s вземане на проби, 500kHz честотна лента.

3. Голям TFT дисплей: Ясна визуализация.

4. Акумулаторна батерия: Преносимо удобство.

5. Функции на задействане: единичен, нормален, автоматичен.

6. Тестване на транзистори: NPN, PNP, FET, диоди, тестер за транзистори във веригата, още.

7. Анализ на компоненти: дефиниране на щифтове, NEC протокол.

8. MOS Test Mode: Идентифицира различни типове транзистори.

9. Други режими: непрекъснатост, напрежение, PWM, температурни сензори.

10. Генератор на вълнови форми: синус, квадрат, импулс, триъгълник, рампа, DC.


Основни параметри

• Дисплей: 2,4 инча TFT цветен екран, LED подсветка

• Захранващо напрежение: акумулаторна литиева батерия

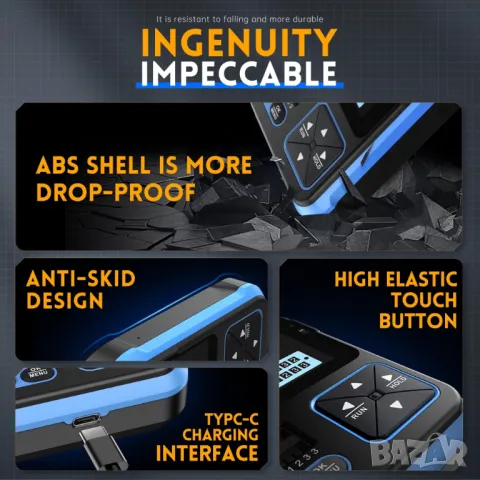

• Спецификации за зареждане: USB Type-C, +5V

• Обем на продукта: 79*103*31мм

• Спецификации на скобата: Сгъваема стойка "всичко в едно".

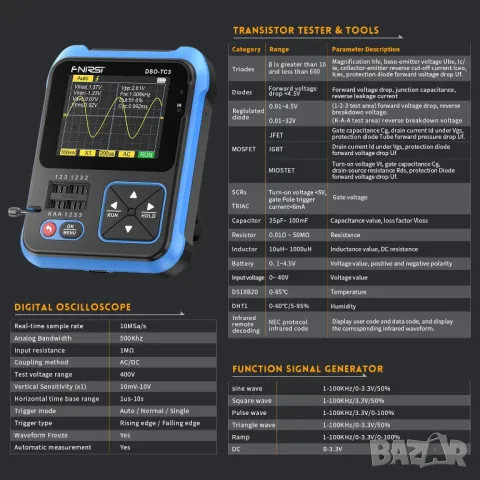

Спецификация

Цифров осцилоскоп:

• Честота на дискретизация в реално време: 10MSa/s

• Аналогова честотна лента: 500KHz

• Входно съпротивление: 1MΩ

• Метод на свързване: AC/DC

• Диапазон на тестовото напрежение: 400V

• Вертикална чувствителност (x1): 10mV-10V

• Хоризонтален времеви диапазон: 1us-10s

• Режим на задействане: Автоматично / Нормално / Единично

• Тип тригер: Нарастващ ръб / Падащ ръб

• Замразяване на формата на вълната: да

• Автоматично измерване: да

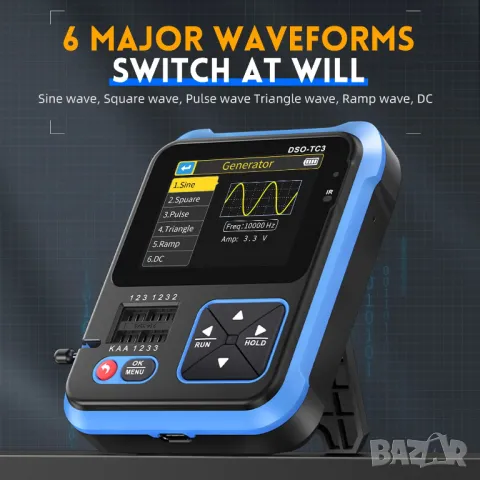

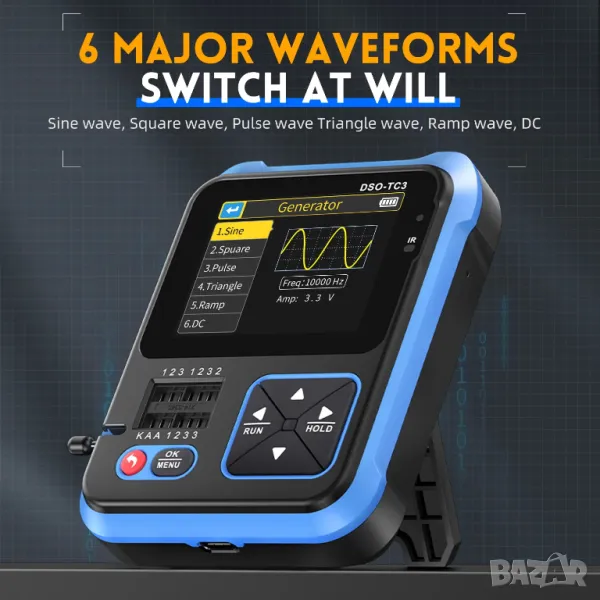

Функция Генератор на сигнали:

• Синусоида: 1-100KHz/0-3.3V/50%

• Квадратна вълна: 1-100KHz/3.3V/50%

• Пулсова вълна: 1-100KHz/3.3V/0-100%

• Триъгълна вълна: 1-100KHz/0-3.3V/50%

• рампа: 1-100KHz/0-3.3V/0-100%

• DC: 0-3.3V


Тестер за транзистори и инструменти:

• Триоди: β е по-голямо от 10 и по-малко от 600

• Диоди: Падане на напрежението напред <4.5V

• Регулиран диод: 0,01~4,5 V (1-2-3 тестова зона); 0,01~32V (K-A-A тестова зона); MOSFET; JFET，IGBT，MOSFET; SCR; TRIAC; Напрежение при включване <5V, ток на задействане на полюса на вратата <6mA

• Кондензатор: 25pF~100mF

• Резистор: 0.01Ω~50MΩ

• Индуктор: 10uH~1000uH

• Батерия: 0,1~4,5V

• Входно напрежение: 0~40V

• DS18B20: 0-85 ℃

• DHT1: 0-60 ℃/5-95%

• Инфрачервено дистанционно декодиране: NEC протокол инфрачервен код


ЗАБЕЛЕЖКА:

①Ices, Iceo, Uf се показват само когато са валидни.

② Капацитетът на свързване и обратният ток на утечка се показват само когато са валидни.

③Напрежението за включване или изключване на FET трябва да бъде по-малко от 5V.

④ Показва се само когато има защита от диод.

⑤Vloss се показва само когато е валиден.

⑥Двукраки компоненти и измервайте индуктивността, когато съпротивлението е по-малко от 2,1 kΩ.
