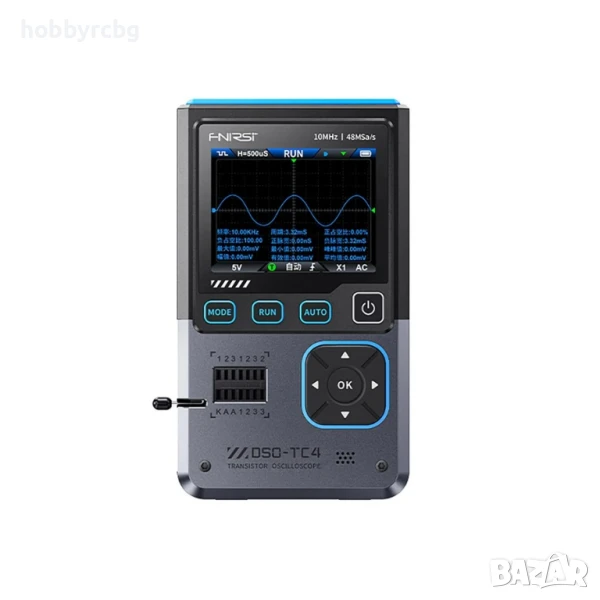

FNIRSI DSO‑TC4 осцилоскоп, тестер за транзистори и сигнал генератор → Обява 50694655

FNIRSI DSO‑TC4 е комбиниран 3 в 1 измервателен уред, който съчетава в
едно компактно устройство осцилоскоп, тестер за транзистори и сигнал
генератор. Съотношението цена/функции е впечатляващо за устройство с
този клас възможности, което го прави особено подходящо за техници,
инженери, ентусиасти и места с образователни цели, като стем кабинети и
други.

Характеристики:

• Дисплей: 2.8″ TFT цветен екран; яркостта се регулира

• Функции: screenshot (HOLD)

• Автоматично разпознаване на компоненти и тяхните пинове (транзистори, диоди, Zener, FET, SCR, индуктивност и др.)

• Език на менюто: английски, немски, португалски, испански

• Захранване: вградена Li-ion 1500 mAh, около 4 ч работа, USB Type‑C порт за зареждане 5 V/1 A

• Корпус: портативен и лек, подходящ за полеви условия

• Размери: 142 х 90 х 27.5 мм

• Тегло: 186 грама


Осцилоскоп

• Честота на дискретизация: 48 MSa/s

• Аналогова честотна лента: 10 MHz

• Входен импеданс: 1 MΩ

• Вертикална чувствителност: от 10 mV/div до 10 V/div (диапазон X1)

• Обхват на напрежение: до ± 400 V (при X10 сонда – 800 Vpp)

• Диапазон на времевата база: 50 ns до 20 s

• Режим на свързване: AC/DC

• Тригериране: автоматично, нормално, еднократно (edge trigger)

• Автоматични измервания: макс, мин, Cp, RMS, Vpp, честота, цикъл, коефициент на запълване и др.


Тестване на компоненти:

• Транзистор: Коефициент на усилване "hfe"; Напрежение база-емитер
  "Ube", Ic/Ie, Обратен ток на утечка колектор-емитер "Iceo", Ices, Пад на
  напрежението в права посока на защитния диод "Uf"

• Диод: до 5 V (пад на напрежението в права посока, капацитет на прехода, ток на утечка в обратна посока)

• Ценеров диод: 0.01 ~ 32V, обратно пробивно напрежение (изпитвателна зона KAA)

• Еднопосочен SCR: напрежение на задействане <5V, ниво на гейта (напрежение на гейта)

• Двупосочен SCR: ток на задействане <6mA (напрежение на гейта)

• Кондензатор: 25pF ~ 100mF, стойност на капацитета, коефициент на загуба "Vloss"

• Резистор: 0.01 Ω – 50 MΩ

• Индуктор: 10 µH – 1000 µH, съпротивление за постоянен ток

• DHT11: Сензор за температура и влажност, пинове: VDD, DATA, GND

• DS18B20: Температурен сензор, пинове: GND, DQ, VDD


Сигнал генератор

• Поддържани вълни: 13 формата (синус, квадрат, триъгълна, пила; стъпалови, DC, мульти-аудио, сиренна, пулс и др.)

• Честотен обхват: 0 до 50 kHz

• Амплитуда на вълновата форма: 0.1 - 3.0 V

• Регулируеми параметри: честота, амплитуда, работен цикъл (0–100 %)


Съдържание на опаковката:

• 1 х 3-в-1 тестер

• 1 х Сонда P1600 (10х)

• 1 х Кабел Alligator probe

• 3 х Кабелни щипки

• 1 х USB Type‑C кабел за зареждане (без адаптер)

• Инструкция за употреба на английски език
