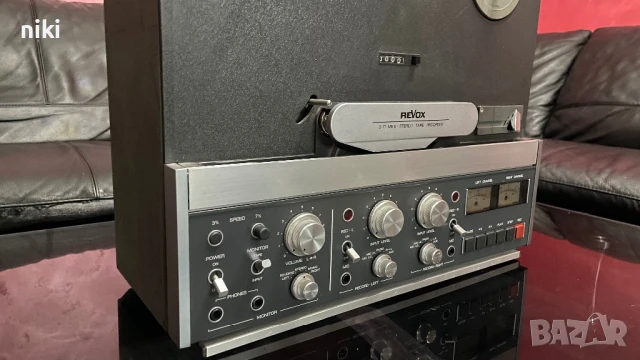

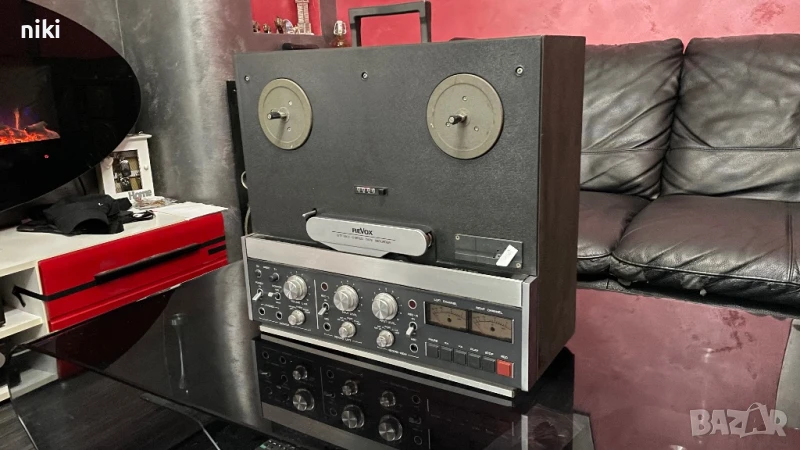

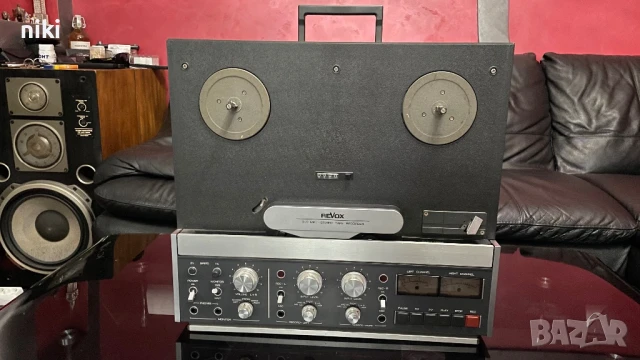

ReVox B-77 Уникат → Обява 51082696

Магнетофонната машина Revox B77 има известни предшественици. Успешната серия от A до G36 промени тогава младия свят на магнитния запис още през 1954 г. Успешната серия A77 се произвежда в количества над половин милион от 1967 г. насам; тя може да се намери в неуморна употреба от тропическите гори до Антарктика.

Опитът в изграждането на професионално оборудване е научил STUDER REVOX да бъде начело на технологиите - за предпочитане години напред. Уредите Revox работят и запазват стойността си в продължение на години, дори десетилетия.

Общи

• Производител: Revox

• Модел: B-77

• Години на производство: 1977-1982

• Произведено в: Германия, Льофинген

• Цвят: Nexel-покритие (сиво)

• Дистанционно управление: по избор

• Размери: 452 x 414 x 207 мм (ШxВxД)

• Размери с намотки 26,5 см:

• най-голяма ширина 538 мм, най-голяма височина 463,5 мм

• тегло: 17 кг

• Приблизителна първоначална цена: 2'200 DM

• Опционален прахозащитни капак: 100 DM

• Опция за дистанционно управление: 250 DM

• Опция за дооборудване на устройство за проекция на диапозитиви: 500 DM

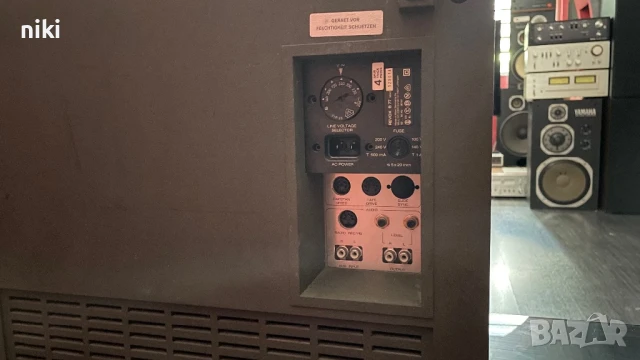

Връзки

• Микрофон: 0.15 mV / 2.2 kOhm

• MIC (асиметричен): за микрофони от 50-600 ома

• LO позиция: жак 6,3 мм


• Микрофон: 2.8 mV / 110 kOhm

• MIC (асиметричен): за микрофони от 50-20 kOhm

• HI позиция: жак 6,3 мм


• Радио

  • 2,8 mV / 20 kOhm

  • Щепсел: 5-пинов съгласно DIN

• AUX


40 mV / 220 kOhm

• • Конектор: Чинч

• Устойчивост на претоварване на всички входове: 40 dB (1:100)

• Изходи, на канал (ниво при 0 VU +6 dB респ. 514 nWb/m)

  • Изход

    • 1,55 V/ Ri 390 Ohm, макс. 1,5 kOhm

    • регулируем с контрол на нивото, макс. -26 dB

    • Конектор: Чинч


Радио

• • • 1,55 V/ Ri 390 Ohm, макс. 4,7 kOhm

    • регулируем с контрол на нивото, макс. -26 dB

    • Щепсел: 5-пинов съгласно DIN


Слушалки (2 ×) макс. 5,6 V/ Ri 220 Ohm, устойчиви на късо съединение, оптимални за слушалки 200-600 Ohm. Щепсел стерео жак, 6,3 мм.

• Други връзки


Дистанционно управление с функции за задвижване, променлива скорост на лентата

• • Диапроектор или устройство за преливане (с възможност за допълнително монтиране)


Технически данни

• Мотори

  • Тримоторно задвижване, 2 AC двигателя с намотки; 1 AC двигател с каишка, електронно управление (директно задвижване)

• Скорост на лентата

  • 19 см/с и 9,5 см/с, електронно превключващи. Толеранс на целевата скорост ±0,2% (с външно допълнение: променлива скорост 6,5-28 см/с, с вграден контрол на скоростта на MK II: ±10%).


Подхлъзване

• • макс. 0,2%

• Колебание на височината на тона

  • (съгласно DIN 45507)

  • при 9,5 см/с по-добре от 0,1%

  • при 19 см/с по-добре от 0,08 % * размер на намотката

• Размер на бобината

  • диаметър до 26,5 см (10,5 инча) (минимален диаметър на сърцевината 6 см). Превключвател на опъването на лентата (за малки диаметри на сърцевината)

• Времена за превъртане назад

  • приблизително 135 сек. за лента от 1100 м

• Непрекъснато време за игра

  • С дълга лента за възпроизвеждане 1100 м

  • 3 часа и 12 минути при 9,5 см/с

  • 1 час и 36 мин. при 19 см/с

• Брояч

  • 4-цифрен брояч

• Управление на задвижването

  • Интегрирана логика за произволни преходи на функции със сензор за движение на ремъка, безконтактни двигатели, електронно превключване. Всички функции са с дистанционно управление. Възможна е работа с таймер с дистанционно управление.

  • Аудио електроника

• Изравняване

  • (според НАБ)

  • 9,5 см/с: 90 µсек / 3180 µсек

  • 19 см/с: 50 µсек / 3180 µсек

• Честотни характеристики

  • (измерено в диапазона, при -20 VU)

  • при 9,5 см/с

    • 30-16 000 Hz +2/-3 dB

    • 50-10 000 Hz ±1,5 dB

  • при 19 см/с

    • 30-20 000 Hz +2/-3 dB

    • 50-15 000 Hz ±1,5 dB

• Пълен мащаб

  • 514 nWb/m съответства на 6 dB над 0 VU

• Нивомер

  • VU метър съгласно стандарта ASA, с LED индикатори за overdrive


Коефициент на изкривяване (отнася се за Revox 631 Mastering Tape, 2-track)

• • при 0 VU (257 nWb/m)

  • при 9,5 см/с <0,5 %

  • при 19 см/с <0,2 %

  • при 0 VU (514 nWb/m)

  • при 9,5 см/с <1,5 %

  • при 19 см/с <0,5 %

• Съотношение шум/напрежение (измерено в диапазона съгласно ASA-A).

  • 2-писта:

    • при 9,5 см/с >64 dB (A)

    • при 19 см/с >67 dB (A)


2-писта:

• • • при 9,5 см/с >60 dB (A)

    • при 19 см/с >63 dB (A)

• Затихване на кръстосаните смущения

  • (при 1000 Hz)


Стерео >45 dB Моно >60 dB

• Затихване при анулиране

  • при 19 см/с >75 dB

• Компоненти

  • 11 интегрални схеми, 1 опто-разклонител, 4 триака, 60 транзистора, 33 диода, 5 светодиода, 2 мостови токоизправители, 3 релета

• Захранване

  • 100-240 V ~ ±10 % превключващо: 100 V, 120 V, 140 V, 200 V, 220 V, 240 V. Честоти на мрежата от 50 до 60 Hz без превключване. Консумирана мощност 80 вата

  • Мрежови предпазители: 100 до 140 V: 1 AT, 200 до 240 V: 0,5 AT ***За мрежа 230 V***Превключвател за избор на напрежение винаги в положение 240 V***.
