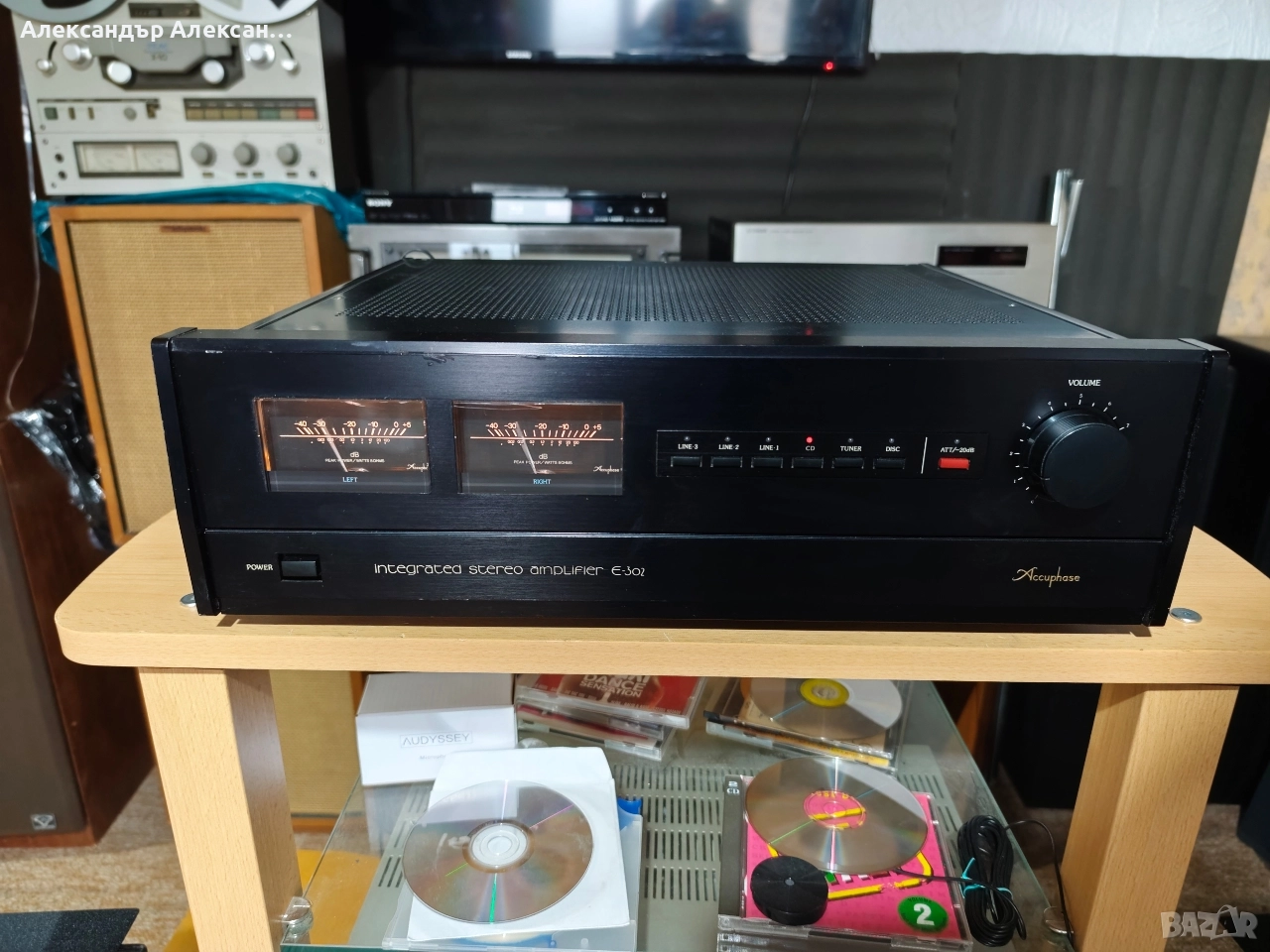

Accuphase E-302 → Обява 52889606

Цена:2600лв
Тел:+359889589471

В много добро състояние.
При интерес може да се види и чуе в София!!!

Производител: Accuphase
Модел: E-302
Тип: Интегриран усилвател
Години на производство: 1984 - 1987
Произведено в: Япония
Цвят: Черен или Златен
Дистанционно управление: не
Консумирана мощност: 780 W
Размери: 445 x 145 x 370 мм (ШxВxД)
Тегло: 16,2 кг
Оригинална цена приблизително: 3'800 DM

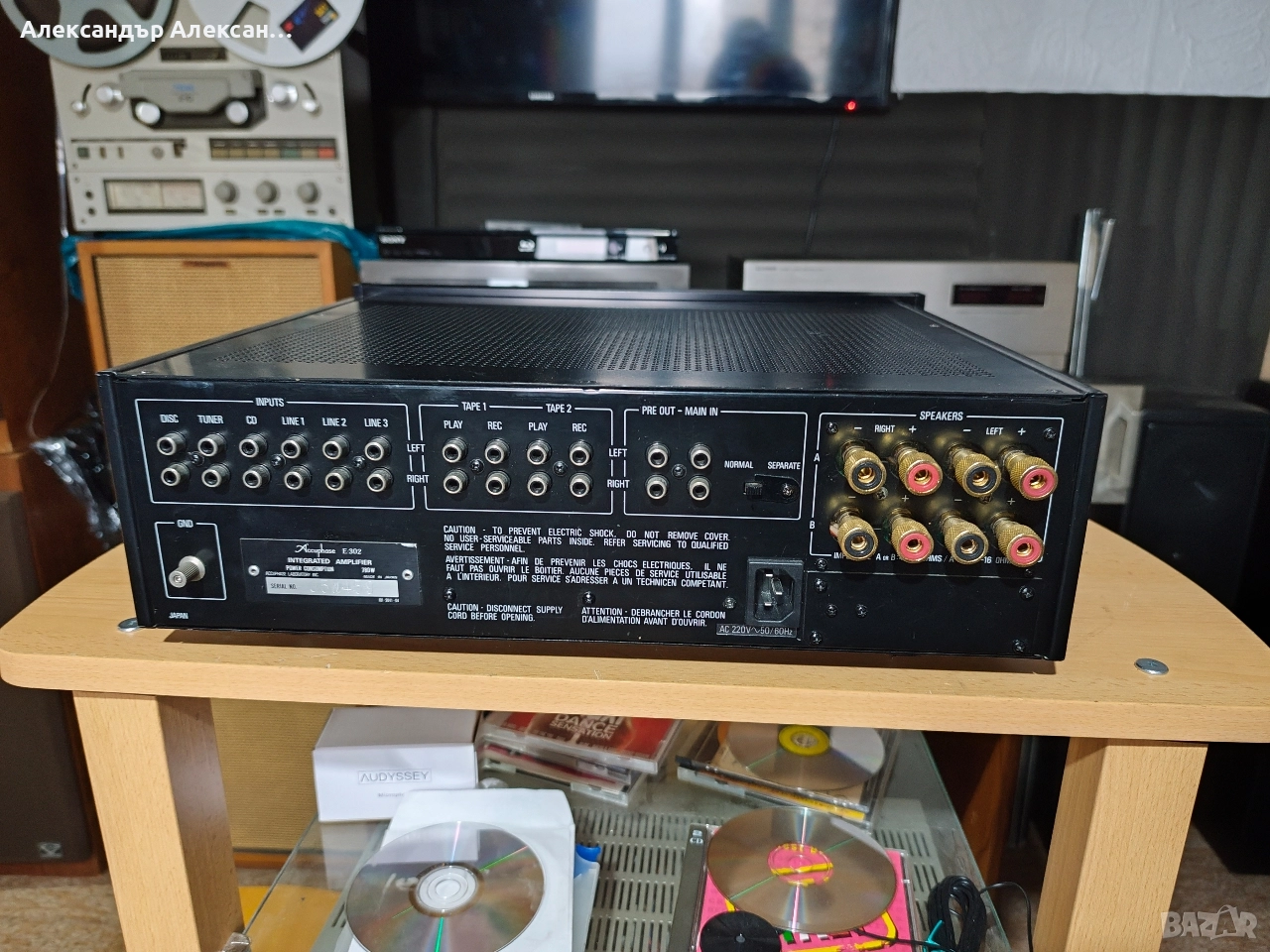

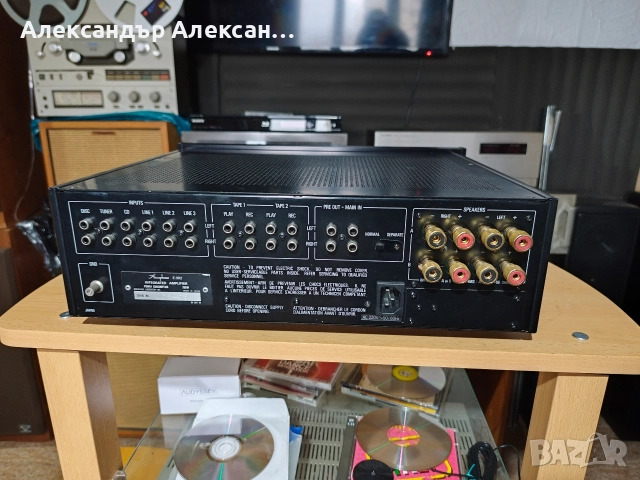

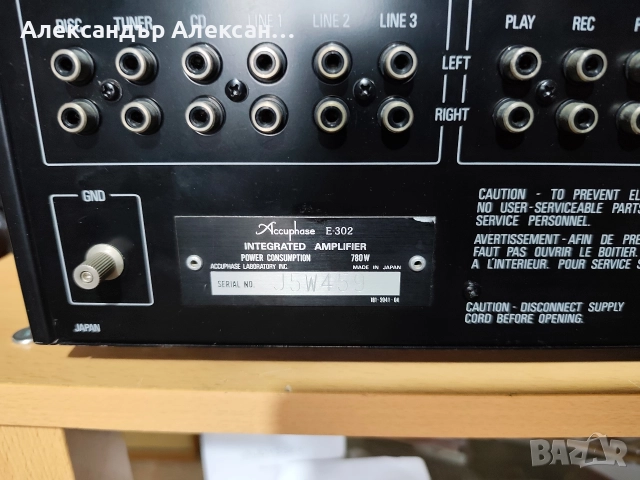

Връзки

Брой входове:
2x Phono (MM/MC): 2.84 mV / 47 kOhm (MM), 0.09 mV / 10/30/100 Ohm (MC).
Тунер, CD, 3x линеен вход, 2x лентов вход (чинчове): 90 mV / 40 kOhm (при номинална мощност).
Брой изходи:
2x Изход за лента (чинч): 90 mV / 220 Ohm
Слушалки (6,3 мм жак, отпред): 4 - 100 ома
2 чифта високоговорители (4-16 ома)

Технически данни

Непрекъсната мощност (20-20 000 Hz, 0,02%) съгласно EIA
8 ома: 2x 120 W 4 ома: 2x 180 W

Динамична мощност
8 ома:
4 ома:
Общо хармонично изкривяване: < 0,25%
Коефициент на затихване: 120, при 8 ома и 50 Hz
Честотна характеристика:
Високо ниво:
20 - 20 000 Hz (+0/-0,2 dB) (при номинална мощност).
2,5 - 150 000 Hz (+0/-3 dB) (при 1 ват)
Фоне: 20 - 20 000 Hz (+0,2/-0,2 dB) (при номинална мощност)
Съотношение сигнал/шум: (късо съединение, А-претеглено)

Високо ниво на входове: 103 dB
Фонетичен микрофон: 85 dB
Фонетичен микрофон: 68 dB
Разделяне на стерео каналите:
Контрол на тона:
Бас: да
200 Hz, ±10 dB при 50 Hz
500 Hz, ±10 dB при 100 Hz
Високи честоти: да

2 kHz, ±10 dB при 10 kHz
7 kHz, ±10 dB при 50 kHz
Силен звук: не
Висок филтър: не
Нискочестотен филтър (субзвуков): да, 17 Hz (-12 dB/окт.)
Без звук: да, -20 dB
Директно/Линейно-Право: да

Специални функции

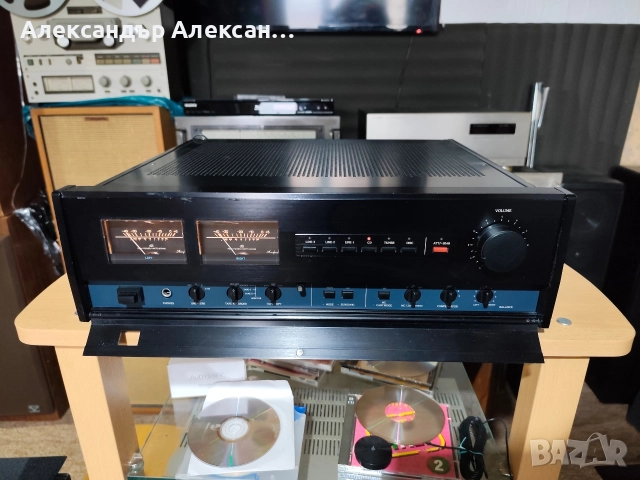

2 големи VU метра

Изходният каскад на секцията на усилвателя на мощност има паралелна push-pull конфигурация с четири Pc (колекторни загуби) 120W транзистора. Използва се задвижващ FET каскад. MOS FET е оптимален елемент за този каскад, където се изисква нисък изходен импеданс и високо задвижващо напрежение, а в комбинация с ниско съпротивление на емитера в изходния каскад се получава висококачествен изход без изкривявания.
Освен това, входният каскад на усилвателя на мощност се състои от bootstrap cascode диференциален усилвател на FET и транзистор и е придобил изключителни характеристики и стабилност във високия регион.
Секцията на усилвателя на мощност на E-302 е проектирана за товари с нисък импеданс, а изходният каскад Pc има голяма мощност от около 500W и използва голям трансформатор от 700VA.

Всички усилватели на всеки каскад от Disc входа са в система за директно свързване.
Проблемът с DC дрейфа, причинен от директното свързване, се решава чрез стабилизиране на всеки усилвател чрез DC серво.

Частта на еквалайзерния усилвател е използвала система с 1 усилвател, която превключва усилването на еквалайзерен усилвател с висок коефициент на усилване въз основа на необходимото усилване на MM и MC.
С този метод се осигурява стабилна работа спрямо промените в количеството на NFB и се използват мерки срещу остатъчен шум при използване на MC касети, но за стабилност е използван bootstrap cascode диференциален усилвател с FET и транзистор на входа. Характеристиките на диапазона са подобрени. Стабилната схема на усилвателя се реализира чрез приемане на простата композиция, при която следващият етап е операционен усилвател, а последният етап е комплементарен push-pull. Освен това, за S/N по време на MC входа, остатъчният шум се намалява чрез паралелно свързване на входния FET 3.
При MC вход, той се превръща в еквалайзер с висок коефициент на усилване от 60 dB, което е с 30 dB по-високо от коефициента на усилване от 30 mm при MM вход. Може да поддържа всички видове MC касети, като същевременно избира оптималния импеданс на натоварване на касетата чрез превключване на входния импеданс на три етапа.

Чрез маршрутизиране на сигналния път за превключване на входа, за да се предотврати влошаване на високите честоти и нестабилност, в средата на сигналния път се поставя реле, а сигналният път се управлява от логическа схема. Използва се логическо реле за управление, което се свързва в най-краткия възможен момент.
Релето е изработено по метода на двойно напречно разположените ленти, който образува златния слой върху сребърно-паладиевата сплав, специално разработена за аудио с малки сигнали, и чрез запечатването му външният въздух се изключва и издръжливостта се подобрява.
