FG-200 Функционален Сигнал Генератор на Сигнали 0.01Hz - 500KHz Честотен Брояч с Антена DDS Функция → Обява 53828224
FG-200 Функционален Сигнал Генератор на Сигнали 0.01Hz - 500KHz Честотен Брояч с Антена DDS Функция
Състояние
Ново
Доставка
Купувача

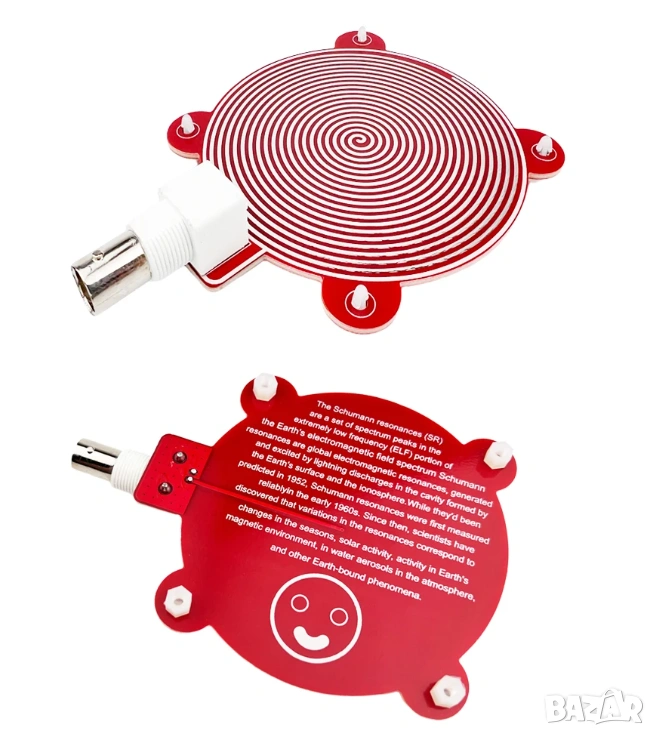

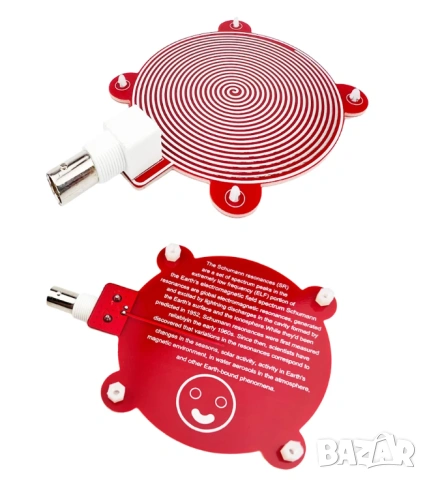

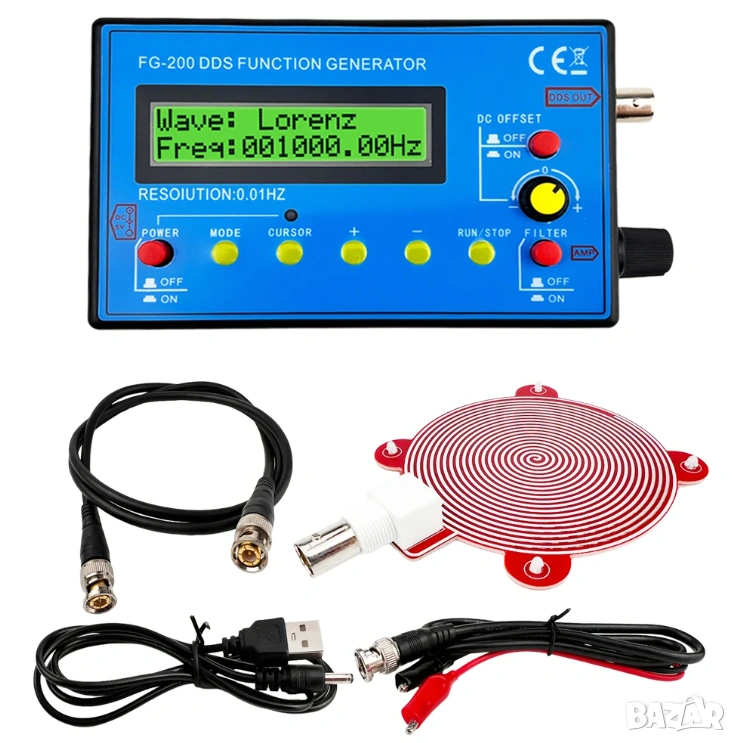

Комплекта включва допълнително три кабела + антена, както е на снимката.
FG-200 Функционален Сигнал Генератор на Сигнали 0.01Hz-500KHz Честотен Брояч Антена DDS Функция
FG-200 DDS функция, генератор на сигнали, честотен брояч 0.01Hz - 500KHz, модул за източник на сигнал, синусоидална + квадратна + трионна форма на вълната
Технически параметри:
1. Изходни форми на вълната: синусоида, правоъгълна вълна, триъгълна вълна, предна трионна вълна, обратна трионна вълна, ЕКГ вълна, експоненциално нарастване, експоненциално спадане, импулс на Лоренц, импулс на Гаус, импулс на Sinc, полувълна, вълна на вълна, вълна на Шуман, шум вълна и така нататък 15 вида вълнови форми. 2. Захранване: DC4-9V, DC5V се препоръчва при използване на адаптер, 3.7V литиева батерия се препоръчва при използване мощност на батерията.
3. Ток: 180MA при напрежение 5V
4. Честотен диапазон: синусоида 0.01Hz- 500.00kHz (с по-нататъшно увеличаване на честотата, изходната амплитуда ще намаляване), други вълнови форми 0,01Hz-100,00kHz (но не ограничава горната граница на регулируемата честота, ако изискванията за изкривяване и трептене не са високи, използването на честота може да бъде допълнително увеличено).
5. Разделителна способност: 0.01Hz.
6. Изкривяване на синусоида: <1% под 1kHz, <0,5% над 1kHz.
7. Изходна амплитуда: Максимум t10V (P-P).
8. изходен импеданс: 50 ома.
9. DC отместване: максимум 10V, с функция за изключване.
10. Всички параметри на настройката могат да бъдат запазени.
11. Има филтри, които могат да се включват и изключват, могат да бъдат добре адаптирани към синусоидален и импулсен изход.
12. Характеристики: Компактен размер (125*80* 26,5 мм), пълни функции, лесна работа, лесен за носене. Може да бъде захранва се от захранващ адаптер или 3,7 V литиева батерия. Заедно с осцилоскоп може да се използва за електронна схема тестване и отстраняване на грешки, честотни характеристики и тестване на импулсната характеристика и измерване на аудио усилватели.
Описание на панела:
РЕЖИМ: Клавишът за режим се използва за превключване на формата на изходната вълна.
КУРСОР: Използва се за преместване на курсора (използвайте клавиша +- за регулиране на честотата).
ПУСК/СТОП: Стартиране или спиране на изходната форма на вълната.
Когато курсорът не мига, ще се изведе форма на вълната и другите клавиши са невалидни.
+: Честота +
-: Честота -
DCOFFSET: Превключвател за DC отклонение
Натиснете ON, за да регулирате DC компонента на сигнала с жълтото копче.
При превключване на OFF, DC компонентът на сигнала е 0.
ФИЛТЪР: Превключвател за филтриране. Когато сигналът е близо до 300K или повече синусоида, натиснете този бутон, формата на вълната ще стане чиста. Но амплитудата на сигнала също ще намалее.
AMP: Страничен бутон за регулиране на амплитудата на сигнала (амплитудата по часовниковата стрелка става по-голяма).
Стъпки за употреба:
1. Извадете съответния USB към 3.5 мм кабел, поставен във входния порт за захранване (захранването може да се извърши чрез USB интерфейс на компютър, зареждане на мобилен телефон или друго устройство за зареждане Treasure. Препоръчително е да изберете захранване със сертификат 3C. Лошото захранване ще доведе до неправилна работа на генератора на сигнали). Свържете BNC кабела към кабела, червената скоба към сондата на осцилоскопа, черната скоба и скобата за заземяване на осцилоскопа са свързани.
2. Натиснете превключвателя за захранване, натиснете бутона MODE, за да изберете формата на вълната, която ще се извежда:
SIN: Синусоидална вълна
Lorenz: Лоренцов импулс
Square: Квадратна вълна
Gaussian: Гаусов импулс
Triangle: Триъгълна форма на вълната
Sinc: Синусоидален импулс
Sawtooth: Триъгълна вълна
Half-wave: Полувълна
Resawtooth: Анти-трионоидна вълна
Full-wave: Пълна вълна
ECG: Електрокардиограма
Schumann: Вълна на Шуман
EXP-rise: Експоненциално нарастване
Noise: Шумова вълна
EXP-decay: Експоненциално намаляване.
Настройка на честотата:
Натиснете бутона CURSOR, за да преместите курсора, с бутона + - настройте честотата, която искате да изведете, и след това натиснете бутона RUN/STOP, за да включите генератора на сигнали (тук курсорът не мига). DDS out терминалът ще има съответния изходен сигнал!
Регулирайте честотата на стъпки от 0,01 HZ. Има два режима на регулиране.
ADC-DEC MODE1: Регулирайте текущата битова стойност на курсора, участвайте в закръгляване и дебитиране.
ADC-DEC MODE2: Регулирайте текущата битова числова стойност на курсора, не участвайте в закръгляване нагоре или надолу. Изключете захранването, натиснете и задръжте бутона MODE, натиснете превключвателя на захранването и отпуснете бутона MODE след около 10 секунди.
На екрана се показва ADD-DEC MODE2. Обяснение за регулиране на режим ADD-DEC MODE2.
Повторете горните стъпки, за да се върнете към ADD-DEC MODE1.
След настройката параметрите ще бъдат запазени, така че няма нужда да ги задавате отново следващия път.
Регулиране на DC Bias: Ако искате да изведете форма на вълната с централна точка 0 и симетрични положителни и отрицателни стойности, трябва да натиснете бутона DC OFFSET.
Регулиране на амплитудата на вълновата форма: Регулирайте страничния регулатор AMP за амплитуда, увеличавайки по часовниковата стрелка, намалявайки обратно на часовниковата стрелка (регулирайки формата на вълната не е изкривена).
Предаване на сигнали с помощта на антени с вълни на Шуман:
1. Включете захранването и натиснете превключвателя POWER.
2. Натиснете MODE, за да регулирате формата на вълната на Вълна:Шуман.
3. Изключете превключвателя DC OFFSET.
4. Регулирайте страничния регулатор AMP за амплитуда (в централно положение).
FG-200 DDS Function Signal Generator Frequency Counter 0.01Hz - 500KHz Signal Source Module Sine+Square+Sawtooth Waveform
The main technical parameters:
1. Output waveforms: sine wave, square wave, triangle wave, forward sawtooth wave, reverse sawtooth wave, ECG
wave, exponential rise, exponential fall, Lorentz pulse, Gauss pulse, Sinc pulse, half-wave, fll-wave, Schumann wave, noise
wave, and so on 15 kinds of waveforms.
2. Power supply: DC4-9V, DC5V is recommended when using adapter, 3.7V lithium battery is recommended when using
battery power.
3. Current: 180MA at voltage 5V
4. Frequency range: sine wave 0.01Hz- 500.00kHz (with further increase in frequency, the output amplitude will
decrease), other waveforms 0.01Hz-100.00kHz (but does not limit the upper limit of the adjustable frequency, if the
distortion and jitter requirements are not high, the use of frequency can be further increased).
5. Resolution: 0.01Hz.
6. Sine wave distortion: <1% below 1kHz, <0.5% above 1kHz.
7. Output amplitude: Maximum t10V (P-P).
8. output impedance: 50 ohms.
9. DC offset: maximum10V, with shutdown function.
10. All setup parameters can be saved.
11. there are filters can be turned on and off, can be well adapted to sinusoidal and pulse waveform output.
Features:

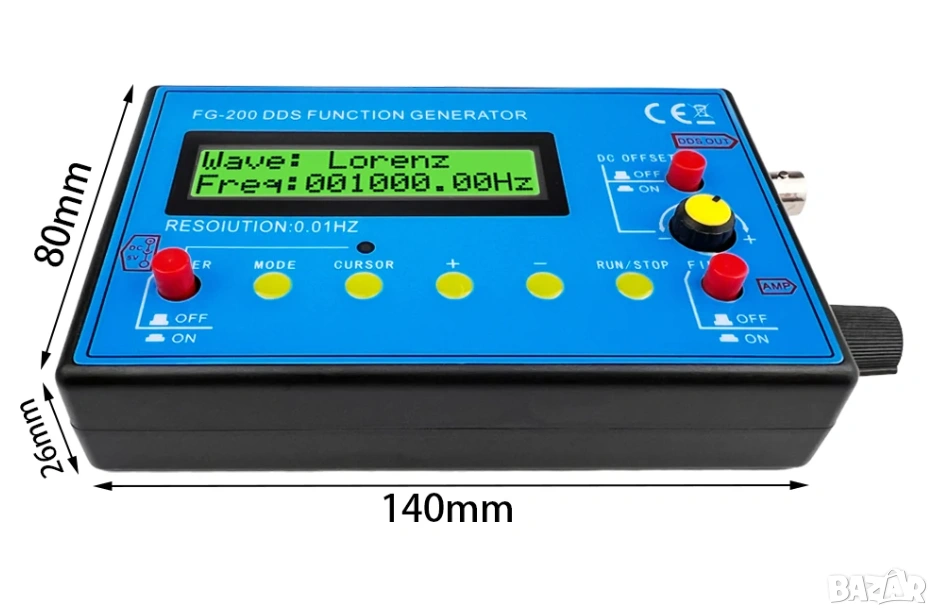

Compact size (125*80* 26.5MM),complete functions, simple operation, easy to carry. It can be
powered by a power adapter or a 3.7V lithium battery. Together with an oscilloscope, it can be used for electronic circuit
test and debugging, frequency characteristics and impulse response test and measurement of audio amplifiers. Due to the

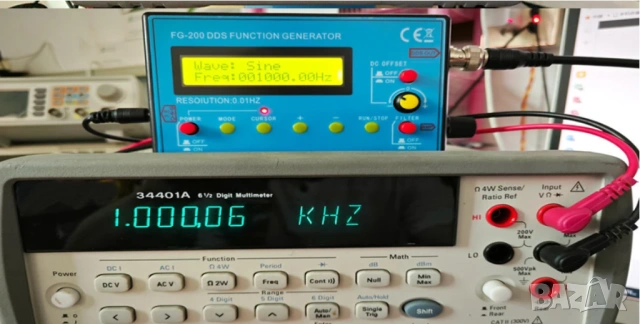

good accuracy and frequency stability of DDS, it is also very suitable for oscilloscope sweep time factor calibration. The
square wave output is suitable for oscilloscope attenuator and probe pulse characteristic adjustment.

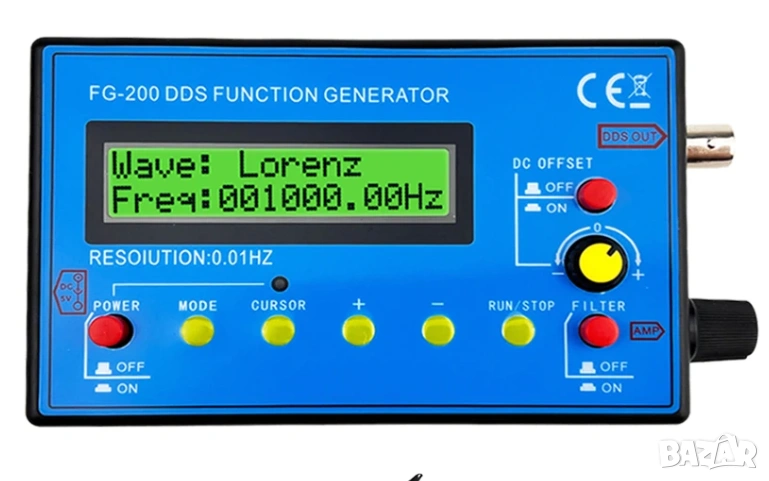

Panel Description:
MODE: Mode key is used to switch the output waveform.
CURSOR: Used to move the cursor (use +- key to adjust the frequency).
RUN/STOP: Run or stop the waveform output.
When the cursor is not blinking, the waveform will be output, and other keys are invalid.
+: Frequency +
- : Frequency -
DCOFFSET: DC bias switch
Press ON to adjust the yellow knob to adjust the DC component of the signal.
Pop up to OFF, the DC component of the signal is 0.
FILTER: Filter switch, when the signal is close to 300K or more sine wave, press this button, the waveform will become
clean. But the signal amplitude will also become smaller
AMP: Side button to adjust the signal amplitude (clockwise amplitude becomes larger).
Use steps:
1. Take out the matching USB to 3.5MM line inserted into the power input port (power can choose a computer USB interface or cell phone charging head or charging treasure, it is recommended to choose through the 3C certification of the power supply, poor power supply will make the signal generator does not work properly). Access to the BNC to clip line, red clip access to the oscilloscope probe, black clip and oscilloscope GND clip connected.

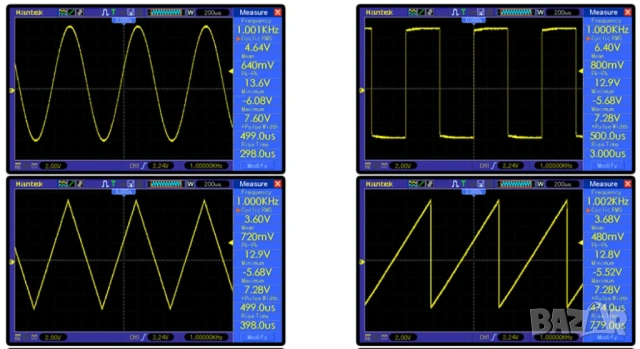

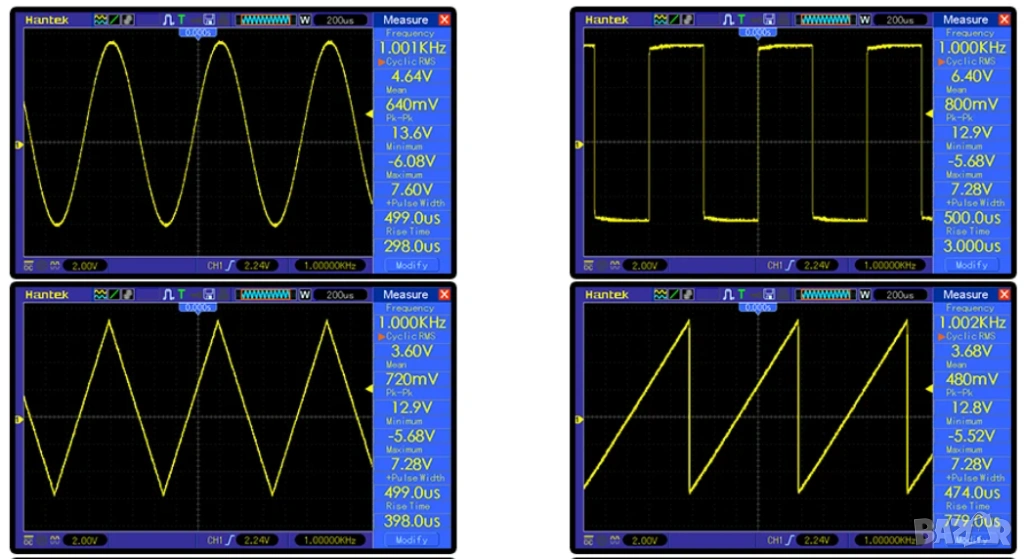

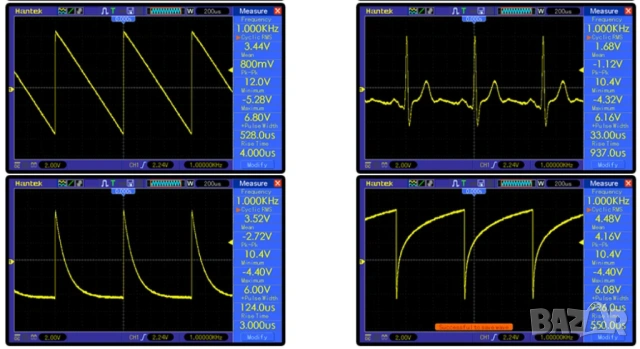

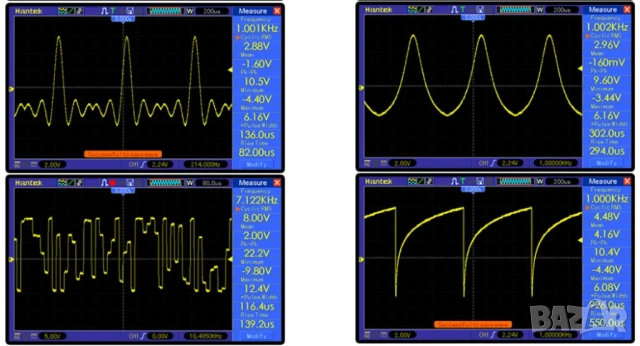

2. Press the power switch, press the MODE key to select the waveform to be output:
SIN: Sine waveform
Lorenz: Lorenz pulse
Square: Square waveform
Gaussian: Gaussian pulse
Triangle: Triangle waveform
Sinc: Sinc pulse
Sawtooth: forward sawtooth wave
Half-wave: Half-wave
Resawtooth: Anti-sawtooth waveform
Full-wave: Full wave
ECG: Electrocardiogram
Schumann: Schumann wave
EXP-rise: Exponential rise
Noise: Noise wave
EXP-decay: exponential decrease.
Adjust the frequency:
Press the CURSOR key to move the cursor, with the + - key to adjust the frequency you want to output, and then pressthe RUN/STOP key to turn on the signal generator (here the cursor does not blink) DDS oUT terminal will have the corresponding signal output!
Adjust the frequency in steps of 0.01 HZ.There are two modes of adjustment
ADC-DEC MODE1: Adjust the current cursor value bit, participate in rounding and debit.
ADC-DEC MODE2: Adjust the current cursor numeric value bit, do not participate in rounding up or down.Turn off the power, press and hold the MODE key, press the power switch, and release the MODE key after about 10 seconds
The screen displays ADD-DEC MODE2 Explanation of adjusting to ADD-DEC MODE2 mode.
Repeat the above steps to switch back to ADD-DEC MODE1.
After setting, the parameters will be saved, so there is no need to set them again next time.
Adjusting DC Bias: lf you want to output a waveform with a center point of 0 and symmetrical positive and negative, you need to pop upthe DC OFFSET button.
Adjust the waveform amplitude: Adjust the side amplitude AMP knob, clockwise increase, counterclockwise decrease (adjusted to the waveform is notdistorted)

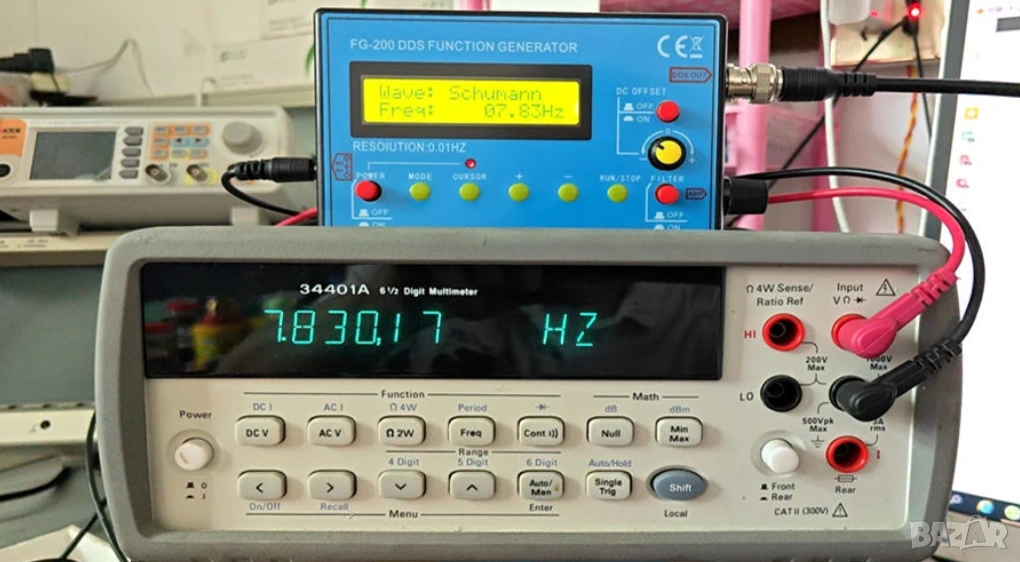

Transmit signals using Schumann wave antennas:
1. Plug in the power supply and press the POWER switch.
2. Press MODE to adjust the waveform to Wave:Schumann.
3. Turn off the DC OFFSET switch
4. Adjust the side AMP amplitude knob (to the center position).
