DC-DC повишаващ модул 1200W 10-60V до 12-83V → Обява 54000030

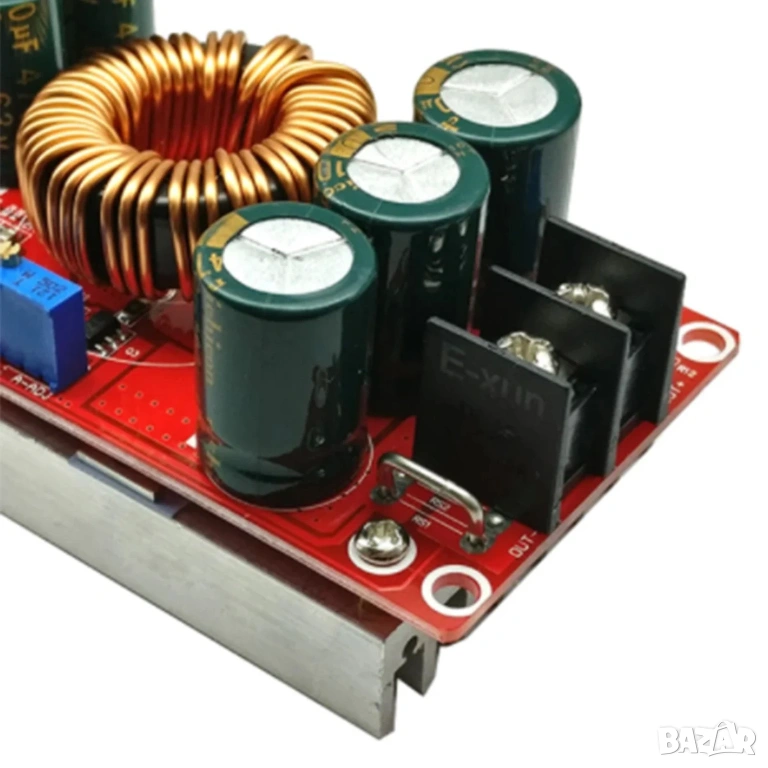

Този 1200W DC-DC Step-Up (boost) конвертор е високоефективен модул за повишаване на напрежение, който преобразува входно напрежение от 10–60V DC към регулируемо изходно 12–83V DC.

Модулът разполага с регулиране на напрежение и ток чрез прецизни потенциометри, което го прави изключително гъвкав за различни приложения – от захранване на устройства до зареждане на батерии.

С максимална мощност до 1200W и ефективност до 95–97%, той осигурява стабилна и надеждна работа при високо натоварване.

Вградените защити като защита от късо съединение, претоварване и обратно свързване гарантират безопасност при работа.

Големият радиатор осигурява добро охлаждане, като при високи товари се препоръчва добавяне на вентилатор.

• Име на модула: Модул с постоянен ток на усилване 1200W

• Свойства на модула: неизолиран усилващ модул (BOOST)

• Входно напрежение: DC10-60V (директен вход 10-60V без напрежение за избор на линейна капачка) (актуализация 2016/5/15)

• Входен ток: 20A (MAX) повече от 15A Моля, добавете топлина на вентилатора (добавете входно напрежение на топлината на вентилатора при входен ток 12-24V може да достигне 25A)

• Изходно напрежение: 12-83V непрекъснато регулируемо (изход по подразбиране до 19V, ако има мултиметър, купувачът може да се настрои сам)

• 12-83V фиксирана мощност (за партидни клиенти)

• Изходен ток: 18A МАКС повече от 10A, моля, усилете разсейването на топлината (свързано с разликата на входното и изходното налягане, колкото по-голяма е разликата в налягането, толкова по-малък е изходният ток).

• Обхват на постоянен ток: 0,5-18A (+/- 0,3A)

• Входен анти-обратен: (150A мощност MOS анти-анти)

• Защита от ниска батерия: (9-50V регулируема)

• Работна температура: -40 ~ + 85 градуса (моля, усилете разсейването на топлината, когато околната температура е твърде висока)

• Работна честота: 150KHz

• Ефективност на преобразуване: 92% -97% (ефективността е свързана с входно, изходно напрежение, ток, разлика в налягането. Ефективност с голяма разлика в налягането)

• Входна защита срещу ток: (вход повече от 25A, автоматична защита, захранването не е усилено)

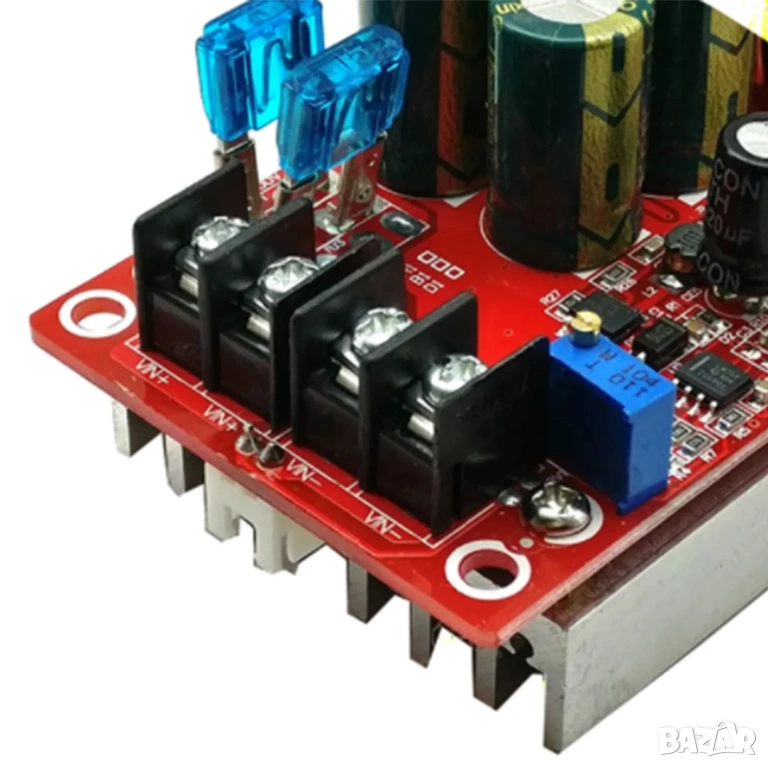

• Защита от късо съединение: (вход 30A предпазител) двойна защита от късо съединение, по-безопасна за използване.

• Защита на гърба на входа: (150A мощност MOS тръба анти брояч. Дълго време обръщане

• Монтаж: 4 3 мм колона

• Режим на свързване: терминал (моля, използвайте високоточен чист меден проводник)

• Размер на модула: дълъг 130 мм широк 52 мм висок 53 мм

• Модулно единично тегло: 300 грама


Изходна мощност: = входно напрежение * 20A, като например: максималната мощност на входа 12V * 20A = 240W вход 12V е 240W

Входно напрежение * 20A, като: вход 24V * 20A = 480W, тоест: максималната мощност на входа 24V е 480W

Забележка: максималната мощност на входните 12V е 240W, максималната мощност от 480W, когато е въведена 24V, максималната мощност от 720W, когато е въведена 36V.

Регулиране на напрежението: регулирането на изходния потенциометър "V-ADJ" с отвертка с прорези е включен в състояние на празен ход (обозначено по-горе) завъртане по посока на часовниковата стрелка, обратно на часовниковата стрелка), малък капацитет поради голям изходен кондензатор, изходно напрежение от високо напрежение до ниско напрежение, когато реакцията е бавна. Настройката на инструмента е малка.

Регулиране на тока: потенциометърът "A-ADJ" срещу часовниковата стрелка е около 30 кръга, настройте изходния ток на минимум, свържете светодиода и регулирайте потенциометъра "A-ADJ" по посока на часовниковата стрелка към нужния ви ток. За зареждане на батерията батерията е напълно разредена, изходът е получен отново, като се настройва RV2 към тока, от който се нуждаете, за зареждане за използване на мъртъв трансфер на батерия е разрешено, тъй като оставащата мощност на батерията се увеличава, токът на зареждане е малък.

Не използвайте изходен режим на късо съединение за регулиране на тока, структурата на веригата на усилващия модул не може да се регулира чрез късо съединение.

Защита и регулиране на ниско ниво на батерията: Защитата с ниско ниво на батерията е насочена главно към предотвратяване на разреждането на батерията, когато входната мощност е батерия и напрежението на батерията е твърде ниско, за да повреди силовия модул и батерията. Например, задайте защита от 12V батерия за ниска батерия. Винтоверт се регулира с RV1 напрежение е свързан с 10V захранващ модул във входа (регулиране на напрежението по посока на часовниковата стрелка, защита срещу високо напрежение, обратно на часовниковата стрелка, докато UVLO светлините могат да бъдат намалени), защитата на батерията с ниско напрежение е 10V, когато напрежението на батерията пада до 10V захранващ модул не се покачва (входното напрежение е равно на изходното напрежение)

Следва да се обърне внимание на следните точки при използване на усилващо захранване:

• 1 напрежението на входното захранване трябва да бъде над 10V.

• 2, когато захранването на превключвателя се използва като входно захранване, входното захранване е добре свързано към случая на празен товар и напрежението се регулира. И тогава вземете товара. (необходимо е да се гарантира, че мощността на превключване е работила), или напрежението първо се регулира от товар и след това захранването на превключвателя се изключва и след това се зарежда. Импулсното захранване и захранващият модул са свързани в случай на импулсно захранване. (тъй като мощността на превключвателя има време за изкачване, когато е отворена. Чипът не работи, когато напрежението е по-малко от 10V. Лесно е да се пробие през MOS тръбата.

• 3, когато се използва в режим на постоянен ток, постоянното напрежение трябва да бъде гарантирано по-високо от входното напрежение. (например входното напрежение на захранването е 12V изходно напрежение на празен ход е 15V към този момент, за да се свърже 3.2V LED лампа. Тази ситуация не е разрешена. Свързани са поне 4 серии LED светлини.
