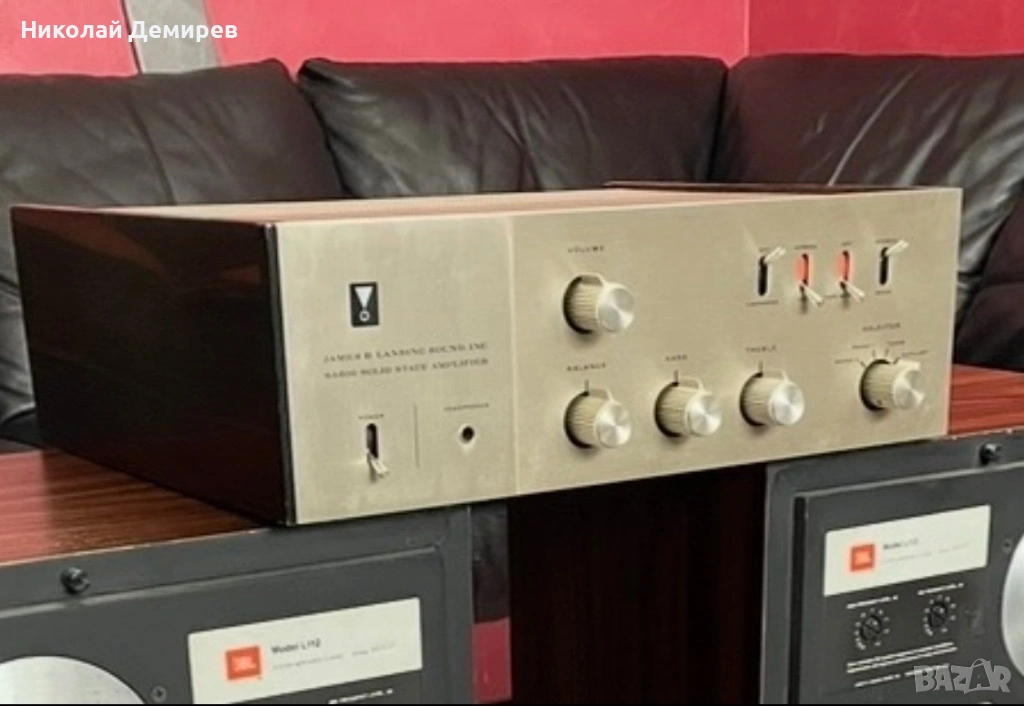

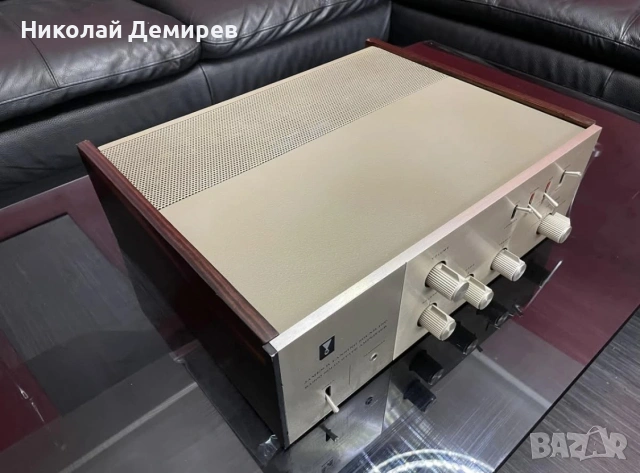

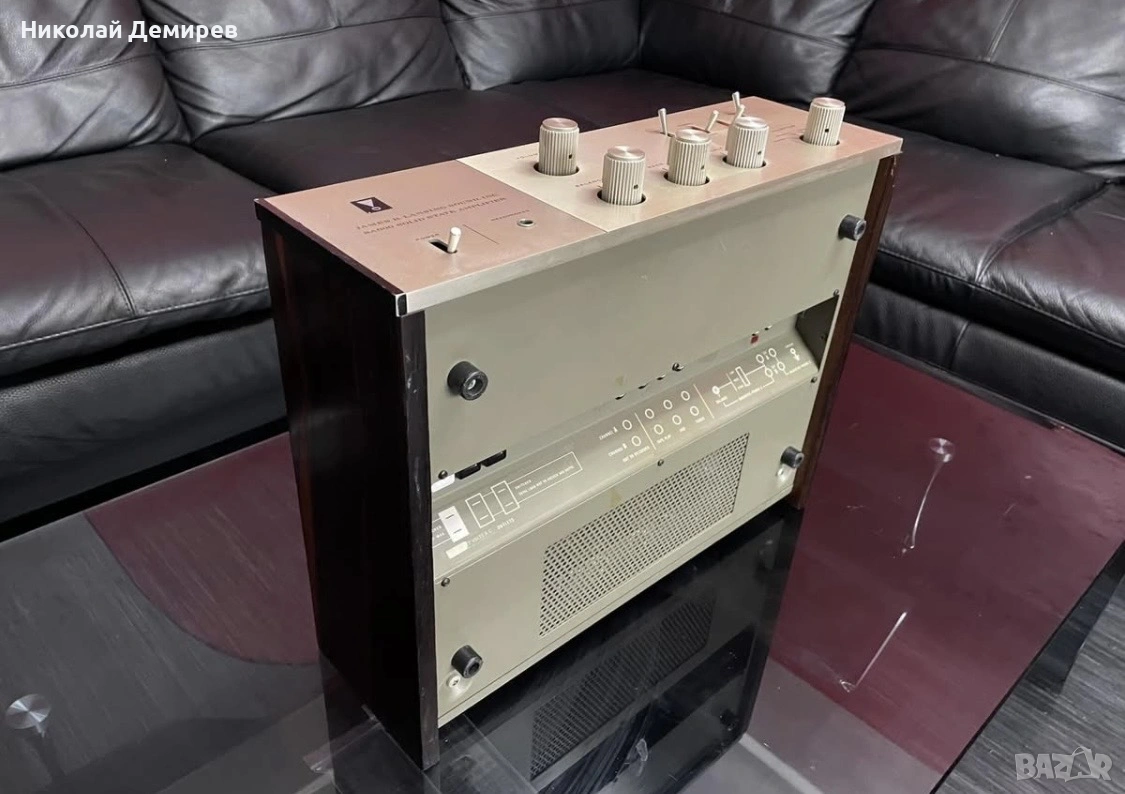

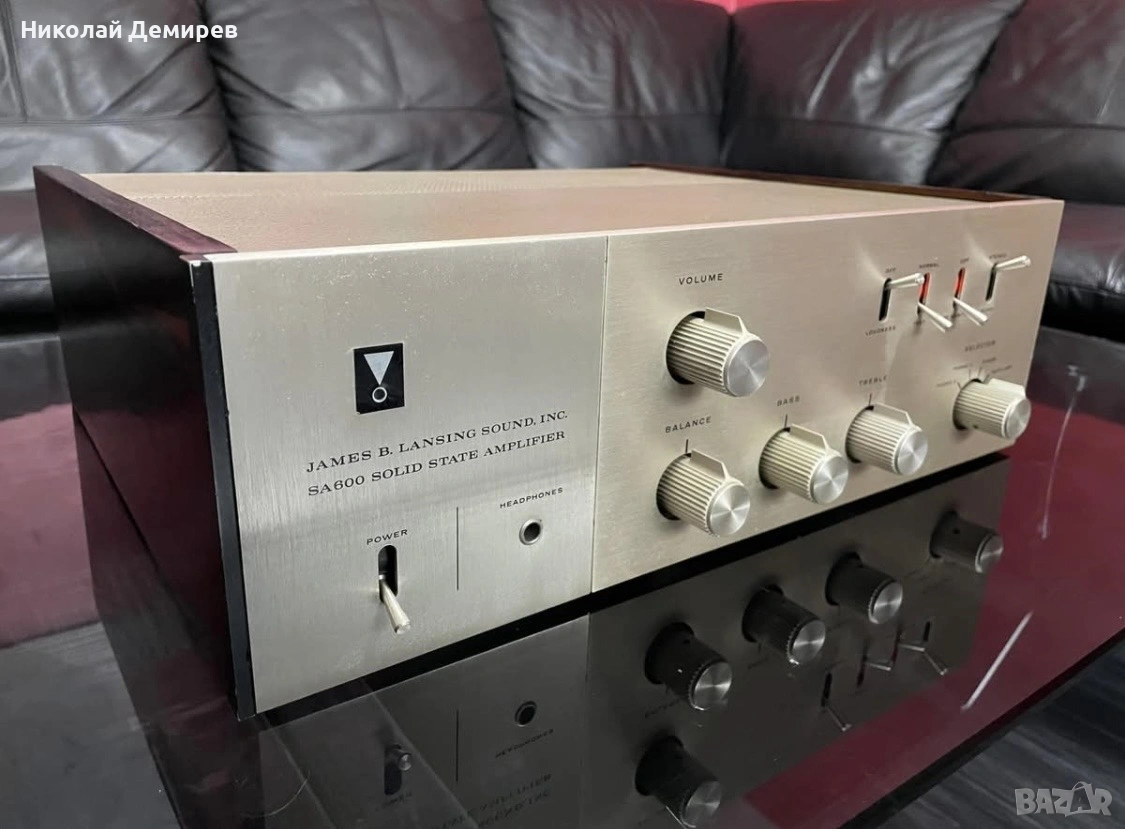

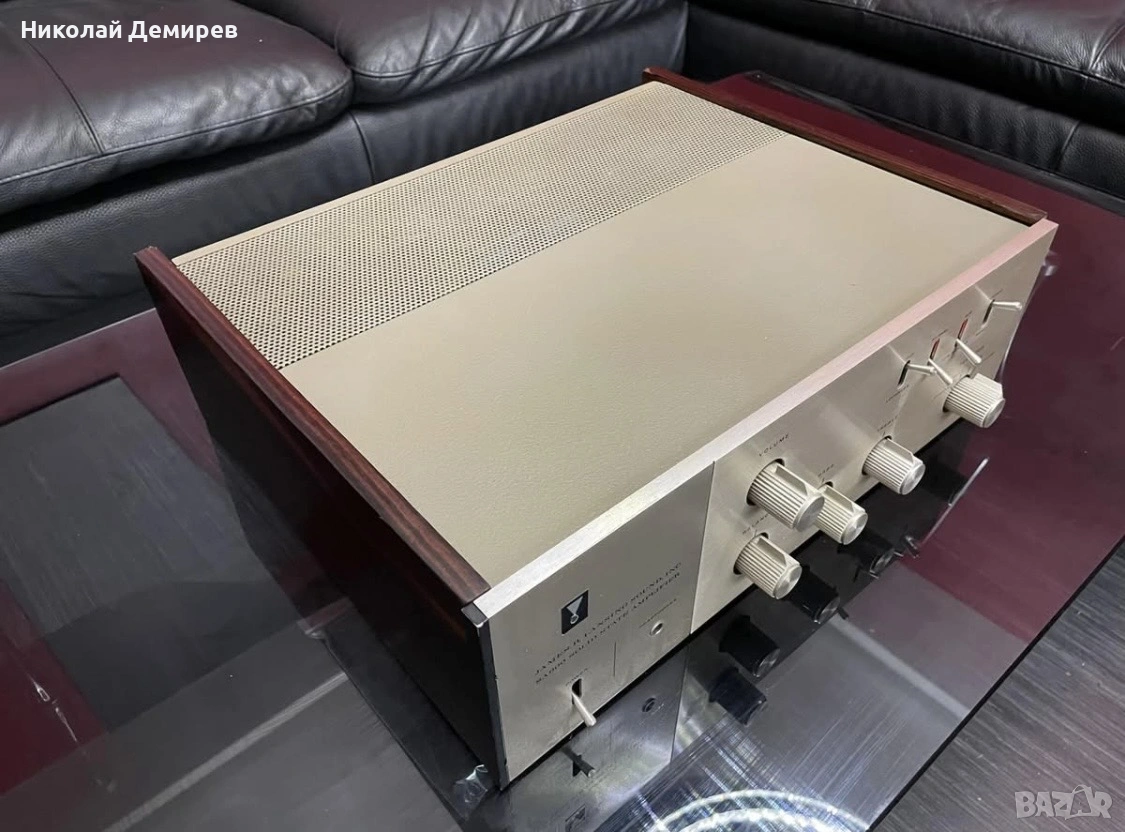

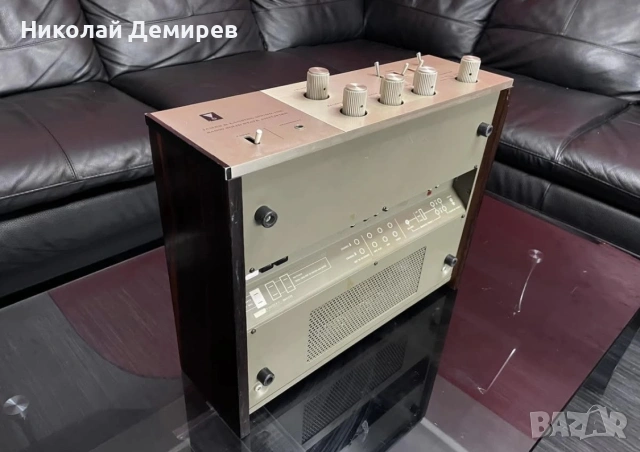

JBL SA-600 USA Класика от 1967 → Обява 54921409

Класика от 1967 JBL Еталон за звук колекционерско състояние. Невероятно високи цени в Америка много ценен там.
Машината е в оригинално състояние работи отлично звука е типичен за JBL

Красиво стилизираният усилвател JBL SA-600 е пуснат на пазара от компанията James B. Lansing през 1966 г., а Барт Локанти (дизайнерът) написва техническата статия (линк по-долу) през януари 1967 г. Това е един от най-ранните – ако не и най-ранният – пример за търговски усилвател, който е насочил вниманието към потенциала на TIM/SID и този на нелинейността на големия сигнал
В средата на 60-те години на миналия век повечето инженери все още работеха с лампи с ниски коефициенти на усилване и не бяха оборудвани да се справят с по-широките честотни ленти, по-високите коефициенти на усилване и съпътстващите фазови отмествания, предлагани от многостъпалните твърдотелни усилватели. Въпреки това, дизайнерът на SA-600, Барт Локанти, се е занимавал с военни системи за насочване през 50-те години на миналия век - разцветът на аналоговите компютри - и, както отбелязах другаде на този сайт, е бил много добре запознат с неща като скорост на нарастване на напрежението, изкривяване при въртене, коефициент на усилване на напрежението, фазов запас, превишаване и т.н. Необичайно за времето си, предната диференциална двойка (Q7 и Q8) е дегенерирана и компенсацията на напрежението се осигурява от резистор 82 Ohm и 150 pF на техните колектори, заедно с мрежа 220 Ohm и 75pF от изхода на VAS към земята. Той работи в инвертиращ режим, който е бил изпробван на множество търговски усилватели през годините (съвременното разбиране за това е, че неинвертиращият режим предлага предимства по отношение на шумовите характеристики). Този дизайн осигуряваше 30 вата RMS на канал, което беше повече от достатъчно за ефективните високоговорители по онова време и напълно в съответствие с общите нива на мощност, предлагани от лампови устройства.
Изходният каскад EF3 на Locanthi, наричан още „T“, си остава предпочитана схема за високопроизводителни твърдотелни усилватели – той се отличава с широка честотна лента, много високо усилване по ток и може лесно да се мащабира чрез добавяне на изходни транзистори паралелно. Поради високите коефициенти на усилване е необходимо внимание при оформлението, както и добро локално разделяне. Въпреки че не разполагаме с останалите подробности за захранването, изглежда, че това е било добре обмислено, заедно с базовите ограничители преди Q3 и Q4.

Барт Локанти
В днешно време бихме правили нещата малко по-различно, що се отнася до компенсацията (например, VAS не би бил натоварен към земя) и VAS със сигурност би бил натоварен с източник на ток по начина, описан в „безупречния“ усилвател на Дъглас Селф. Въпреки това, този дизайн е класически и е изпреварил времето си с години в редица много важни аспекти. Статията на Отала за TIM все още е била на няколко години разстояние и той, за съжаление, би направил грешни заключения от своите открития, т.е. че TIM е резултат от обратна връзка. Сега знаем, че това категорично не е така – всичко е въпрос на това как се прилага.
Трябва да се помни, че устройствата в твърдо състояние са били все още в начален стадий на развитие и са били много скъпи в сравнение с днешните цени – това е изисквало известна креативност в инженерството, за да се минимизират разходите и все пак да се постигне разумна производителност, което този дизайн със сигурност прави.
Другото очарователно нещо за този усилвател обаче е, че е запазил стойността си забележително – малко като часовник Rolex. Ако се поразровите в eBay или някой от употребяваните hi-fi сайтове, е малко вероятно да намерите козметично добър работещ модел за по-малко от около $2000 (!), а съм виждал безупречни екземпляри за продажба на цена над $4000 (eBay Япония). Така че, високо ценен по онова време заради звука си, подобен на течно-лампов, и все още търсен като колекционерска стойност – което само показва, че един добре проектиран продукт – независимо дали е транзисторен или лампов – може да запази стойността си в продължение на десетилетия и все пак да осигури изключително слушателско изживяване, когато е съчетан със съобразено с това спомагателно оборудване.
