Комплект за индуктивно зареждане - 3.3V @ 500mA max → Обява 55429962
Комплект за индуктивно зареждане - 3.3V @ 500mA max
Състояние
Ново
Доставка
Купувача
Описание

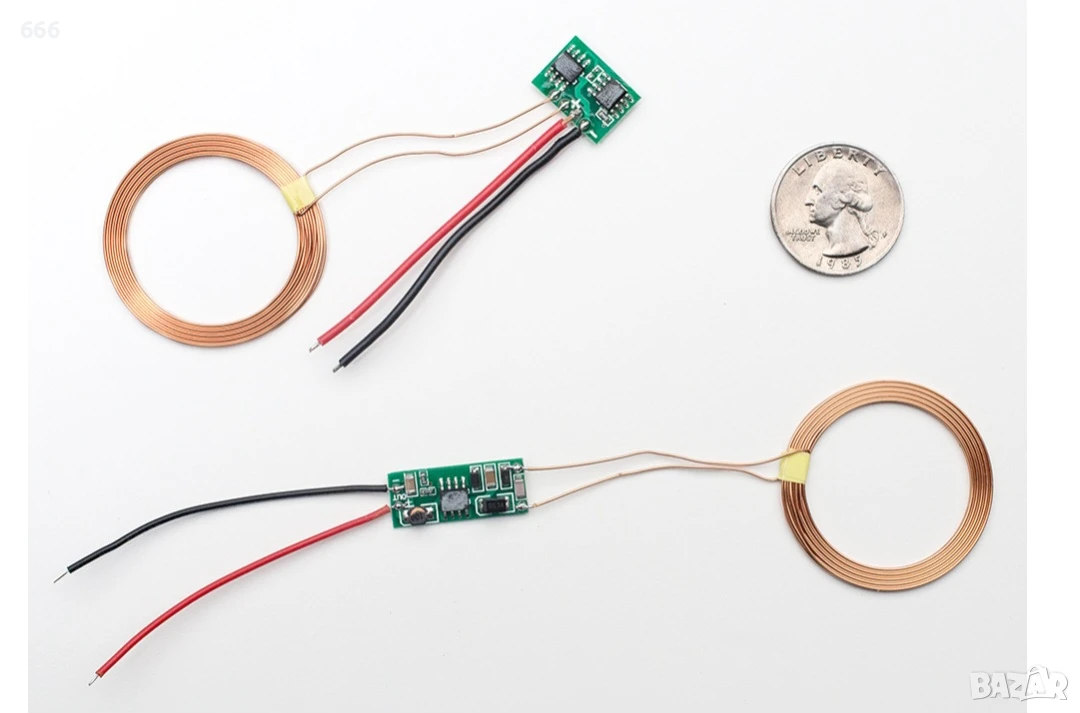

Квадратната платка с два чипа върху нея е предавателят (захранване с 9V). По-дългата платка е изходът и можете да го свържете към частта от вашия проект, която се нуждае от захранване.
Индуктивното зареждане е начин за захранване на устройство без директна кабелна връзка. Повечето хора са виждали индуктивно зареждане в акумулаторна електрическа четка за зъби: може би сте забелязали, че я презареждате, като я поставите в държача, но няма директен щепсел. Тези зарядни устройства работят, като вземат силов трансформатор и го разделят наполовина, генерира се променливотокова вълна в едната, която се свързва с втората намотка.
Това е основен комплект зарядни устройства и той работи, осигурявайки 3.3V DC изход от изходната половина, когато входната половина се захранва с 9V до 12VDC. Можете да изтеглите до 500mA, ако намотките са на разстояние 2 или 3 мм една от друга. Ако ви трябват само 100 или 200mA, можете да ги раздалечите на разстояние до 7 мм. За консумация от 10mA, намотките могат да бъдат на разстояние до половин инч (12,5 мм) една от друга. Между двете намотки може да се използва всякакъв цветен/непроводящ материал (напр. въздух, дърво, кожа, пластмаса, хартия, стъкло). Материалът не влияе на разстоянието или ефективността. Намотките трябва да са сравнително коаксиални, опитайте се да ги направите успоредни и кръговете да се подравнят за най-добър пренос на енергия. (Ето защо електрическата четка за зъби трябва да се побира в пластмасовия държач, тя подравнява двете намотки за най-добра ефективност.)
Тъй като е трансформатор с въздушна сърцевина, той е сравнително неефективен. Само около 40% от енергията се появява в другия край, но за проекти с ниска мощност или зареждане. Ако черпите 5V 100mA от изходната страна (0,5W), ще ви трябват 0,5W * 2,5 / 9V = ~150mA от входния край. Токът в покой е около 70mA през цялото време, дори когато другата намотка не е наблизо.
Това са основни модули, вероятно използвани за някаква евтина играчка. Нямаме никакви технически спецификации за тях. Виждаме делител за обратна връзка от страната на изхода, използващ SMT резистори 0603, така че напреднал потребител може да запои различни стойности, за да го превърне в изход с различна стойност.
Квадратната платка с два чипа върху нея е предавателят (захранване с 9V). По-дългата платка е изходът и можете да го свържете към частта от вашия проект, която се нуждае от захранване.
Индуктивното зареждане е начин за захранване на устройство без директна кабелна връзка. Повечето хора са виждали индуктивно зареждане в акумулаторна електрическа четка за зъби: може би сте забелязали, че я презареждате, като я поставите в държача, но няма директен щепсел. Тези зарядни устройства работят, като вземат силов трансформатор и го разделят наполовина, генерира се променливотокова вълна в едната, която се свързва с втората намотка.
Това е основен комплект зарядни устройства и той работи, осигурявайки 3.3V DC изход от изходната половина, когато входната половина се захранва с 9V до 12VDC. Можете да изтеглите до 500mA, ако намотките са на разстояние 2 или 3 мм една от друга. Ако ви трябват само 100 или 200mA, можете да ги раздалечите на разстояние до 7 мм. За консумация от 10mA, намотките могат да бъдат на разстояние до половин инч (12,5 мм) една от друга. Между двете намотки може да се използва всякакъв цветен/непроводящ материал (напр. въздух, дърво, кожа, пластмаса, хартия, стъкло). Материалът не влияе на разстоянието или ефективността. Намотките трябва да са сравнително коаксиални, опитайте се да ги направите успоредни и кръговете да се подравнят за най-добър пренос на енергия. (Ето защо електрическата четка за зъби трябва да се побира в пластмасовия държач, тя подравнява двете намотки за най-добра ефективност.)
Тъй като е трансформатор с въздушна сърцевина, той е сравнително неефективен. Само около 40% от енергията се появява в другия край, но за проекти с ниска мощност или зареждане. Ако черпите 5V 100mA от изходната страна (0,5W), ще ви трябват 0,5W * 2,5 / 9V = ~150mA от входния край. Токът в покой е около 70mA през цялото време, дори когато другата намотка не е наблизо.
Това са основни модули, вероятно използвани за някаква евтина играчка. Нямаме никакви технически спецификации за тях. Виждаме делител за обратна връзка от страната на изхода, използващ SMT резистори 0603, така че напреднал потребител може да запои различни стойности, за да го превърне в изход с различна стойност.
