Руски осцилоскоп С1-104 ЧИСТО НОВ!!! → Обява 55713488

------------------------------------------------------------
МОЛЯ ПРЕДЛАГАЙТЕ АДЕКВАТНА ЦЕНА
------------------------------------------------------------

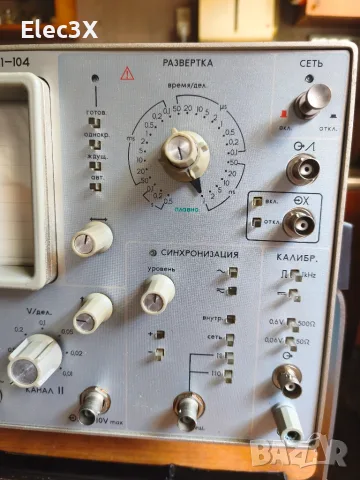

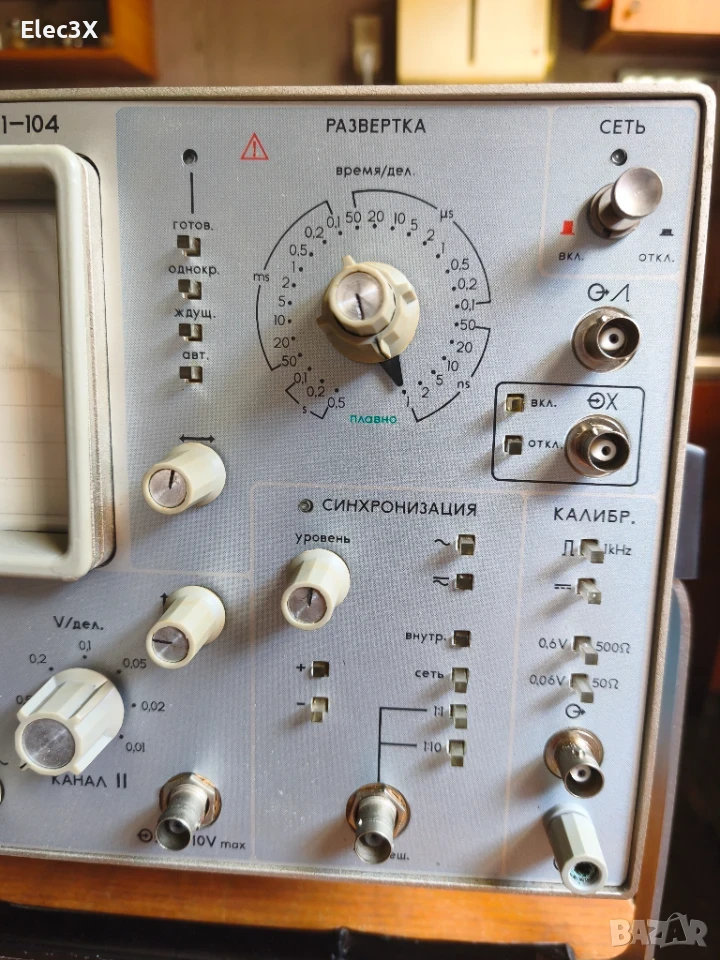

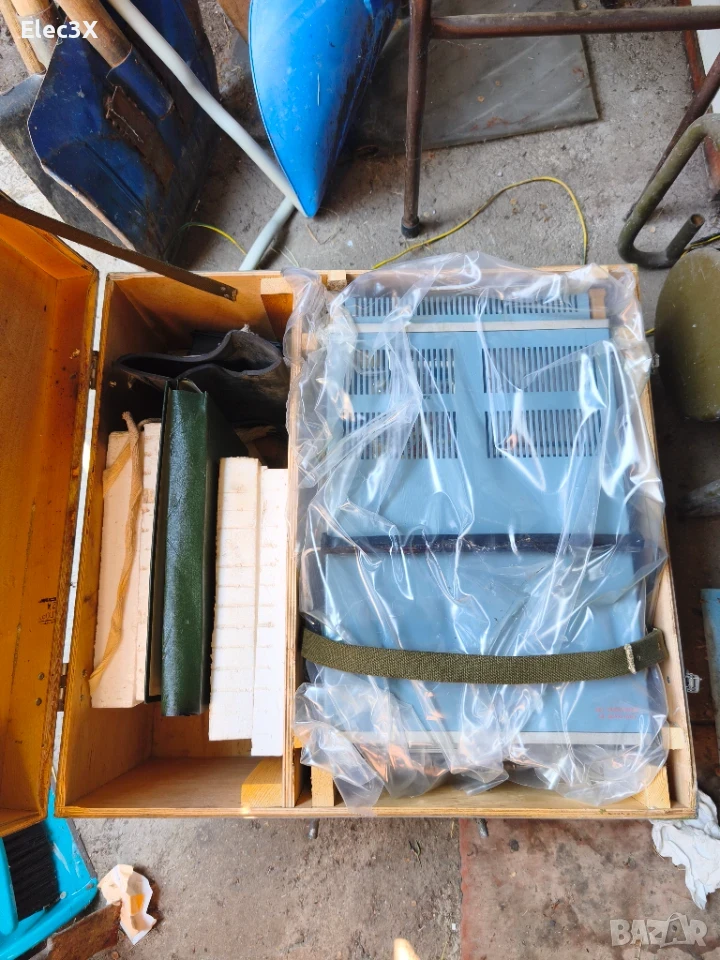

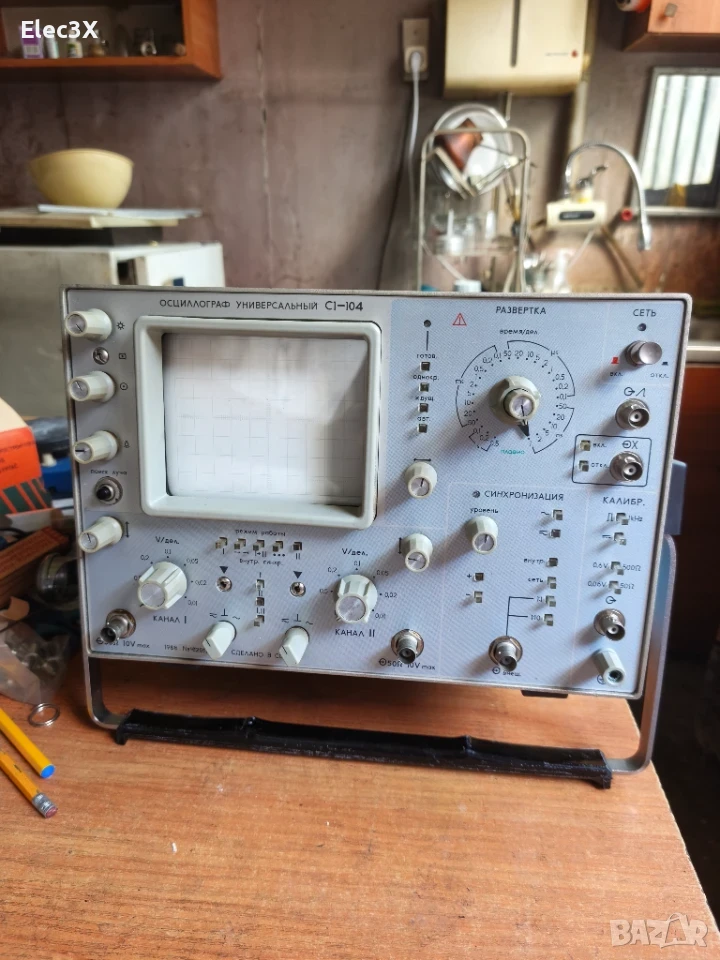

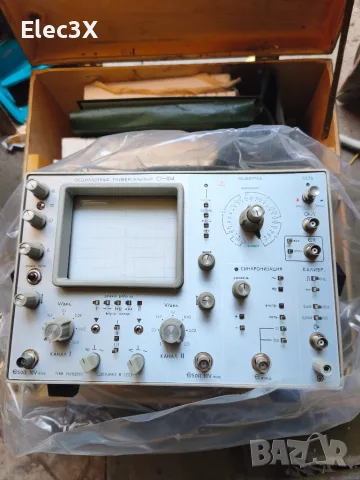

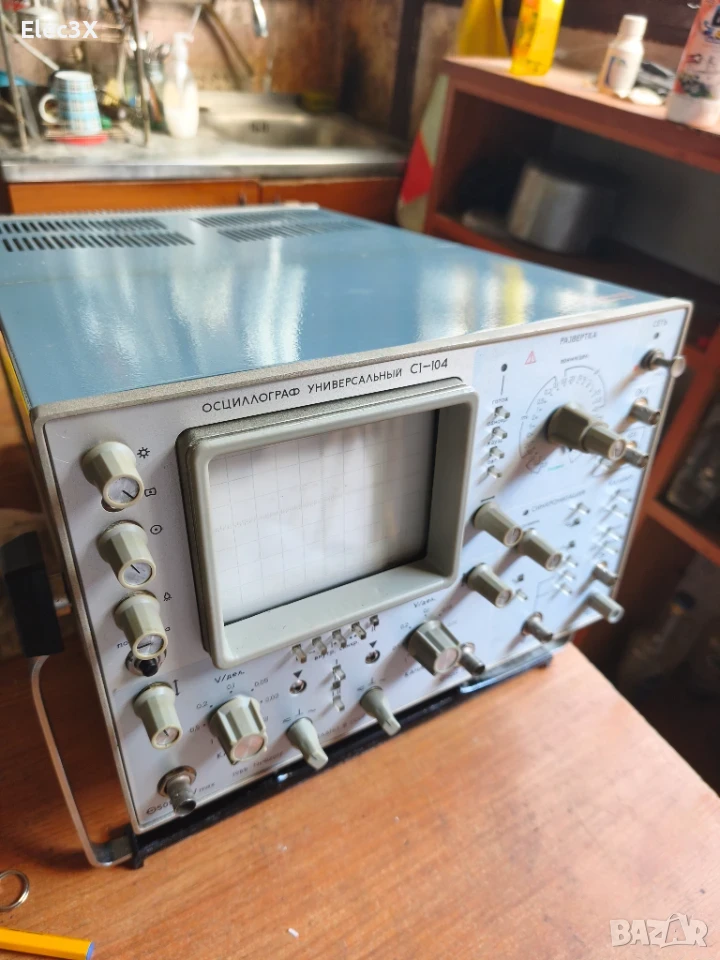

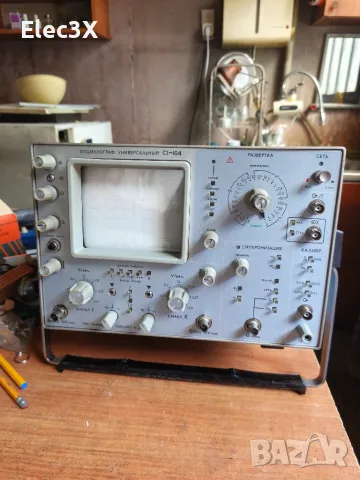

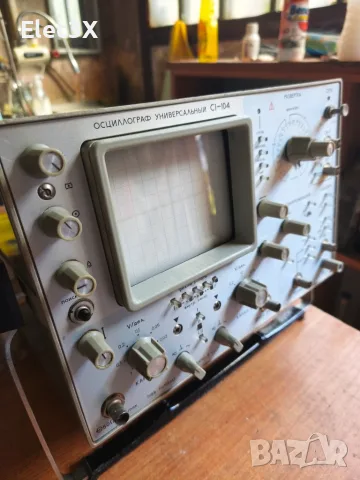

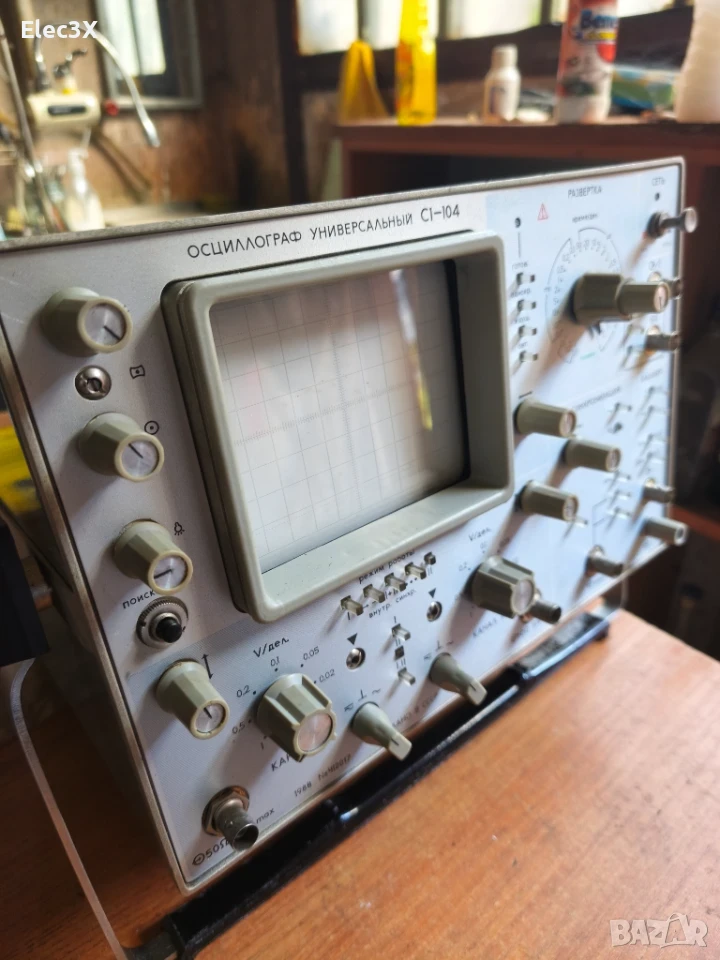

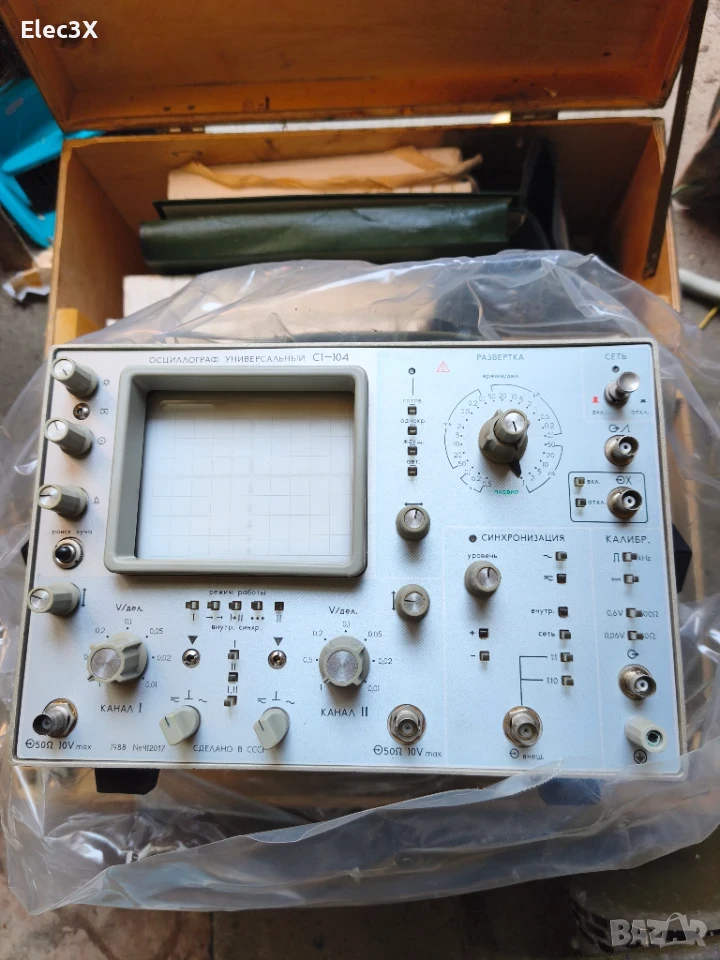

Чисто нов руски осцилоскоп/осцилограф в кутия, пълен комплект модел C1-104 500Mhz

Технически характеристики на универсалния осцилоскоп С1-104
Работни условия:
температура на околната среда – от +5 °C до +40 °C;
относителна влажност – под 95% при +30 °C ± 2 °C;
атмосферно налягане – от 61,3 × 10³ Pa до 106,6 × 10³ Pa (от 460 mm Hg до 800 mm Hg);
мрежово напрежение – 220 V ± 22 V, 50 Hz ± 1 Hz или 220 V ± 11 V, 115 V ± 5,75 V при честота 400 Hz ± 12 Hz.
Изключеният уред осцилоскоп С1-104 универсален трябва да издържа на циклични изменения на температурата на околната среда от −50 °C до +60 °C.
Осцилоскопът, опакован в транспортна кутия и контейнер, трябва да издържа на механични въздействия
Нормални експлоатационни условия
температура на околната среда – 20 °C ± 5 °C;
относителна влажност – 65% ± 15%;
атмосферно налягане – 100 kPa ± 4 kPa (750 mm Hg ± 30 mm Hg);
мрежово напрежение:
220 ± 4,4 V за мрежа с честота 50 Hz ± 0,1 Hz;
220 ± 4,4 V или 115 V ± 2,5 V за мрежа с честота 400 Hz ± 12 Hz и коефициент на хармониците до 5%.
Клас на точност на осцилоскопа: 2.
Екран
Размери на работната част на екрана на универсалния осцилоскоп С1-104:
вертикално – 80 mm (8 деления);
хоризонтално – 100 mm (10 деления).
Широчината на линията на лъча – не повече от 0,8 mm.
Вертикално отклонение
Границите на грешката на калибрирания коефициент на отклонение при:
0,01 V/div, 0,02 V/div, 0,05 V/div, 0,1 V/div, 0,2 V/div, 0,5 V/div и 1 V/div
трябва да бъдат ±4%.
Границите на грешката на коефициента на отклонение при работни условия трябва да бъдат ±6%.
Максимално допустимата грешка на коефициентите на отклонение на универсалния осцилоскоп С1-104 с делител 1:10 и активна сонда I22.746.036 трябва да бъде ±10%.
Времето на нарастване на преходната характеристика на двата канала за вертикално отклонение е по-малко от 0,8 ns.
Времето на нарастване с активна сонда и дистанционен делител 1:10 I22.727.082 е по-малко от 1 ns.
Избликът (overshoot) на преходната характеристика на канала за вертикално отклонение не надвишава 10%.
Избликът на преходната характеристика при използване на активната сонда I22.746.036 и външния делител 1:10 I22.727.082 не надвишава 10%.
Времето за установяване на преходната характеристика на каналите за вертикално отклонение на универсалния осцилоскоп С1-104 с делител 1:10 и активна сонда I22.746.036 е по-малко от 4 ns.
Неравномерността на преходната характеристика на вертикалния канал трябва да бъде:
в диапазона от 4 ns до 10 ns – не повече от ±10%;
в диапазона от 10 ns до 100 ns – не повече от ±3%;
след 100 ns – не повече от ±2%.
Неравномерността на преходната характеристика на универсалния осцилоскоп С1-104 с дистанционен делител 1:10 I22.727.082 и активна сонда I22.746.036 не трябва да надвишава:
±10% в диапазона от 4 ns до 10 ns;
±4% в диапазона от 10 ns до 100 ns;
±3% след 100 ns.
Спадът на върха на преходната характеристика на затворените канали при подаване на изпитвателен импулс с продължителност 5 μs не трябва да надвишава 10%.
Дрейф на лъча
Преместването на лъча вследствие на дрейфа на нулата на усилвателя на канала за вертикално отклонение след 15 минути загряване не трябва да надвишава:
10 mV (1 деление) за 1 час – дългосрочен дрейф;
2 mV (0,2 деления) за 1 минута работа – краткосрочен дрейф.
Преместването на лъча на универсалния осцилоскоп С1-104 при изменение на мрежовото напрежение с ±10% е по-малко от 2 mV (0,2 деления).
Преместването на лъча вследствие на входния ток на усилвателя на канала за вертикално отклонение не надвишава 5 mV (0,5 деления).
Периодичните и/или случайните отклонения трябва да бъдат не повече от 2% от номиналната стойност.
Диапазонът на вертикалното преместване на лъча е най-малко две височини на работната част на екрана.
Входни параметри
Входното съпротивление на канала за вертикално отклонение на универсалния осцилоскоп С1-104 при отворени входове е 50 Ω ± 1 Ω.
Входното съпротивление на дистанционния делител 1:10 I22.727.082 е 500 Ω ± 10 Ω.
Входното съпротивление с активна сонда I22.746.036 е 100 kΩ ± 5 kΩ, а входният капацитет е не повече от 7,5 pF.
Максималната сумарна стойност на постоянното и променливото напрежение на затворения вход „~“ на канала за вертикално отклонение на универсалния осцилоскоп С1-104 не трябва да надвишава 20 V, като амплитудата на променливата съставка не трябва да надвишава 8 V.
Максималната амплитуда на сигнала или стойността на постоянното напрежение при отворен вход не трябва да надвишава 8 V.
Максималната стойност на променливото или постоянното напрежение на входа на активната сонда I22.746.033 не трябва да надвишава 0,6 V.
При използване на активната сонда I22.746.033 с делители 1:4, 1:20 и 1:40 съответните максимални напрежения са 2,4 V, 12 V и 24 V, а при дистанционния входен делител I22.727.082 – 10 V.
Коефициентът на отражение на съгласуваните входове на каналите за вертикално отклонение е 0,25.
Режими на вертикално отклонение
Универсалният осцилоскоп С1-104 осигурява следните режими:
едноканален режим (I, II);
алтернативен режим с честота на превключване на каналите, синхронизирана с честотата на развивката;
прекъснат режим с фиксирана честота на превключване 500 kHz;
режим на алгебрично събиране на сигналите (I + II).
Режими на генератора на развивката
Универсалният осцилоскоп С1-104 осигурява следните режими:
автоколебателен;
изчакващ;
еднократен запуск.
Развивка
Границите на грешката на калибрираната развивка при следните стойности:
1 ns/div, 2 ns/div, 5 ns/div, 10 ns/div, 20 ns/div, 50 ns/div, 0,1 μs/div, 0,2 μs/div, 0,5 μs/div, 1 μs/div, 2 μs/div, 5 μs/div, 10 μs/div, 20 μs/div, 50 μs/div, 0,1 ms/div, 0,2 ms/div, 0,5 ms/div, 1 ms/div, 2 ms/div, 5 ms/div, 10 ms/div, 20 ms/div, 50 ms/div
трябва да бъде ±4%.
Развивките 0,1 s/div, 0,2 s/div и 0,5 s/div на блока за развивка на универсалния осцилоскоп С1-104 са обзорни.
Границите на грешката на калибрираната развивка при работни условия трябва да бъдат ±6%.
Универсалният осцилоскоп С1-104 осигурява плавно регулиране на продължителността на развивката във всеки диапазон с коефициент на припокриване най-малко 2,5 пъти.
Регулирането на хоризонталното положение на лъча позволява началото и краят на линията на развивката да бъдат позиционирани спрямо центъра на екрана.
Коефициентът на отклонение на хоризонталния вход „X“ е не повече от 0,4 V/div.
Честотната лента на канала за хоризонтално отклонение е 0–10 MHz спрямо референтна честота 10 kHz.
Входното съпротивление на канала за хоризонтално отклонение е 100 Ω, а входният капацитет – 30 pF.
Синхронизация на развивката
Стартирането на развивката се извършва от следните източници:
вътрешен;
външен (1:1 и 1:10);
от електрическата мрежа.
Честотният диапазон на вътрешната и външната синхронизация на универсалния осцилоскоп С1-104 в зависимост от начина на свързване към източника е:
в положение на превключвателя „~“ – от 50 × 10³ Hz до 500 × 10⁶ Hz;
в положение „~−“ – от 20 Hz до 500 × 10⁶ Hz.
Вътрешна синхронизация
Вътрешната синхронизация на развивката на универсалния осцилоскоп С1-104 се извършва при:
синусоидални сигнали с честоти от 20 Hz до 100 × 10⁶ Hz, при размер на изображението от 1 до 8 деления (от 10 mm до 80 mm);
в диапазона от 100 MHz до 500 MHz, при размер на изображението от 2,5 до 8 деления (от 25 mm до 80 mm);
импулсни сигнали с двете полярности, с продължителност 3 ns и честота на повторение до 30 MHz, при размер на импулса от 1 до 8 деления (от 10 mm до 80 mm);
сигнали с честота на електрическата мрежа.
Външната синхронизация се осъществява от синусоидални сигнали в честотния диапазон от 20 MHz до 500 MHz, както и от импулсни сигнали с продължителност 3 ns, честота на повторение до 30 MHz и амплитуда от 0,4 V до 4 V.
Нестабилността на синхронизацията е по-малка от 0,3 ns.
Активното съпротивление на входа за външна синхронизация „EXTERNAL“ на универсалния осцилоскоп С1-104 трябва да бъде 50 Ω ± 2 Ω.
Геометричното изкривяване на сигнала на изображението в краищата на работната част на екрана не трябва да надвишава:
по оста „X“ – 3%;
по оста „Y“ – 2%.
Грешката на ортогоналността на отклонението по хоризонталната и вертикалната ос не трябва да надвишава 2%.
Електрически смущения и изолация
Напрежението на индустриалните смущения, генерирани от универсалния осцилоскоп С1-104, не трябва да надвишава:
80 dB при честоти от 0,15 MHz до 0,5 MHz;
74 dB при честоти от 0,5 MHz до 2,5 MHz;
66 dB при честоти от 2,5 MHz до 30 MHz.
Електрическата изолация между входната захранваща верига от мрежовия кабел и корпуса на универсалния осцилоскоп С1-104 трябва да издържа без пробив в продължение на 1 минута изпитвателно променливо напрежение с честота 50 Hz:
1500 V (пикова стойност) при нормални условия;
900 V (пикова стойност) при висока влажност.
Изолационното съпротивление на тази верига спрямо корпуса трябва да бъде:
при нормални условия – най-малко 20 MΩ;
при висока влажност – най-малко 2 MΩ;
при повишена температура – не по-малко от 5 MΩ.
Вътрешен източник на сигнали
Вътрешният източник на захранване/калибриране трябва да генерира калибрирано положително постоянно напрежение и положителни правоъгълни импулси с честота на повторение 1 kHz, със стойности съответно 0,06 V и 0,6 V при товари 50 Ω и 500 Ω.
Границите на грешката на честотата на повторение, амплитудата на импулса и постоянното напрежение на универсалния осцилоскоп С1-104 не трябва да надвишават:
при нормални условия – ±1,5%;
при работни условия – ±2%.
Устройството осигурява изход за синхронизация на външни устройства: положително пилообразно напрежение с амплитуда не по-малка от 2,5 V при товар 2 Ω и период на повторение, равен на периода на развивката
