Кабел NYM - 0/J - 3 × 2.5 mm2

• N - показва, че тази марка е произведена в съответствие с немския стандарт Normenleitung;

• Y - обозначава изолационния материал, който покрива кабелните жила, в този случай е поливинилхлорид или PVC за кратко;

• М - показва наличието на външна обвивка в кабела, наподобяваща германската Mantelleitung;

• J - показва, че кабелът е снабден с защитен проводник за заземяване PE със съответния жълто-зелен цвят;

• О - показва, че моделът има неутрален проводник N със съответния син цвят.

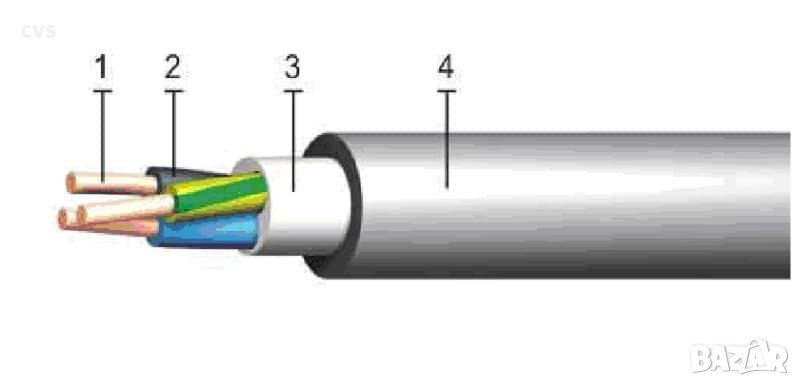

• • 1 - токопроводим проводник, който е изработен от мед, количеството им зависи от конкретния модел на NYM кабела и може да варира от 1 до 5 проводника, в някои фабрики има модели с 7 проводника. Напречното сечение на сърцевините може да варира от 1.5 mm2 до 35 mm2, като всяко от ядрата е еквивалентно по размер. При площ на напречното сечение до 10 mm включително, сърцевината се произвежда като монолитен проводник. А от 16 mm

    2

    и повече се извършва от няколко усукани жици.

  • 2 - изолация на проводници, изработена от поливинилхлорид и се характеризира с различен цвят, в зависимост от предназначението на всеки от проводниците. Специфичната маркировка за всеки тип е дадена в таблицата по-долу:

  • 3 - запечатващият слой, изработен от невулканизирана гума диня, осигурява допълнителна изолация и предотвратява навлизането на влага отвън. Благодарение на този пълнител кабелът NYM запазва своята кръгла форма и не подлежи на изгаряне.

  • 4 - външна обвивка, изработена от пластмасов лист и е предназначена да предпазва от механично натоварване и корозивни вещества. Неговите граници определят общата площ на напречното сечение на NYM, което зависи както от броя на жиците, така и от размера на изолацията на проводниците и в междинния слой. Този параметър влияе върху възможността за разполагане в ниши, кухини, тави и др. Площта на кабела не винаги е постоянна, но приблизителните размери могат да бъдат определени от таблицата:

  •


  Таблица: цветна маркировка на кабела


  Цвят на външната изолация на проводника


  уговорена среща


  син


  Неутрално (N)


  жълтозелено


  PE проводник


  черно,


  кафяв


  сив


  Фазови проводници.


Технически данни:

• Номинално напрежение - може да се използва в електрически мрежи с захранващо напрежение не повече от 660 V и с честота 50 Hz.

• Номиналният работен ток - се определя от напречното сечение на проводника, както и от съседния параметър - максимално допустимия ток, който може да тече за кратко в аварийни ситуации.

• Температурни ограничения - температурата, при която NYM може да изпълнява функциите си нормално, без да губи посочените параметри и да унищожава всички елементи. За кабел NYM ограничението е от –50ºС до + 50ºС.

• Съпротивлението на ядрото се настройва индивидуално за всеки конкретен кабел и определя неговата товароподемност или допустимата сила на тока.

• Изолационно съпротивление - определя диелектричните свойства на изолиращия слой, както между проводниците, така и от всеки проводник, към проводящите елементи, които могат да докоснат външната обвивка.


Приложение:

•


  Кабелът NYM се използва като устройство за предаване на електрическа енергия в електрически вериги. Тази марка получи широко разпространение в електроснабдяването на битови и промишлени съоръжения. Благодарение на разнообразния дизайн, той може да бъде монтиран за еднофазни и трифазни вериги, със или без специален заземителен проводник.


• NYM се използва за производство на кабели, както вътрешни, така и външни. В първия случай маркерът в стените се изпълнява по стандартен начин, без да се налага използването на допълнителни устройства. Външният монтаж се извършва и на откритите площи на стените, но за разлика от други марки кабелни и кабелни продукти, той не изисква допълнителна защита и изолация при използване на същите кабелни канали, набраздявания и др. изолация. Изключения за външен монтаж са стените, изработени от горими материали и тези области, където NYM преминава под пряка слънчева светлина и трябва да бъдат защитени от ултравиолетово лъчение.

• Тя може да се монтира като тоководещ елемент в пожаро-взривни зони на всякакви предмети. Когато не се допуска инсталирането на други видове кабелни продукти.
