CC CV регулируем 3A 35W DC 5 -30V до DC 0.5 -30V Step Up Down Buck Boost Converter → Обява 47392931

Постоянно напрежение регулируем постоянен ток автоматично усилване и захранващ модул за зареждане на слънчева литиева батерия

Може да се увеличи, но също така и да се увеличи, изходното напрежение 0.5-30V произволна настройка, ограничаване на тока 0-4A произволна настройка; може да се използва за LED задвижване с постоянен ток, зареждане на батерията и други случаи с постоянен ток, като същевременно ограничава тока със защита от свръхток, по-сигурен; Индикатор за режим на постоянен ток, индикатор за зареждане, пълен със светлина. Изход против обратно промиване, не зареждайте батерията, когато допълнителният диод против наводняване.

4A модул за повишаване и намаляване (версия с постоянен ток с постоянно напрежение)

XL6009 / LM2577 на пазара с помощта на един токоизправител SS34, първата стойност на налягането не е достатъчна, според принципа на стартиране и спускане на стойността на напрежението на токоизправителя и тръбата на превключвателя е по-голяма от максималното входно напрежение плюс максималното изходно напрежение (ако входното напрежение и изходното напрежение са най-големите за 30V, mos тръба и напрежението на Schottky поне до 60V), SS34 налягане до 40V, 6009 максимално налягане 36V, този дизайн на модула е наличието на рискове за сигурността;

Текущият изходен капацитет не е достатъчен, оригиналният SS34 максимален ток 3A (съчетан със загуби при превключване, лоша топлина, реалният токов капацитет може да бъде по-малък от 3A), Schottky, след като напрежението е твърде високо или температурата е твърде висока, ще бъде счупен, Цял модул. Има рискове за сигурността;

И накрая, програмата XL6009 / LM2577 е с ниска ефективност, обикновена индуктивна топлина, а не чипът, липсата на адекватна защита.

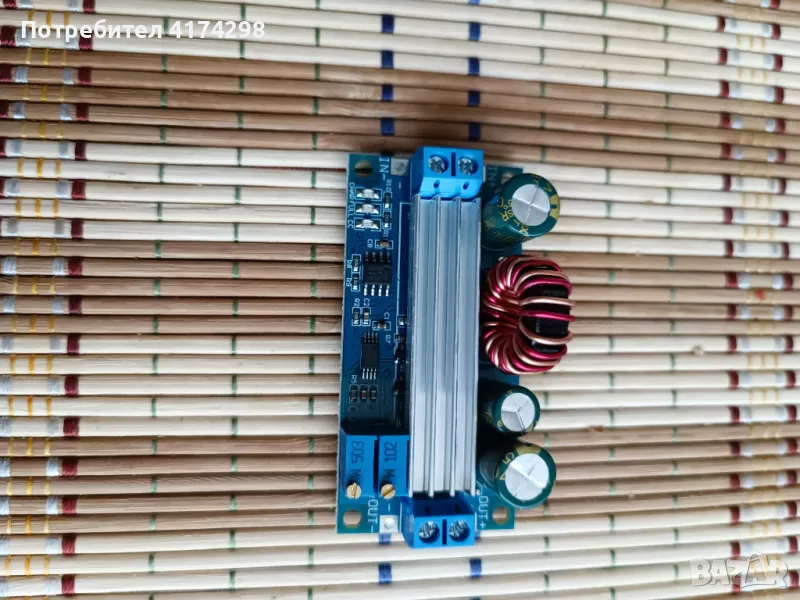

Модулът използва стъпалото нагоре и надолу по чипа като основен контролер, външна 60V 75A MOS тръба като превключвател, двоен 60V 5A SS56 Schottky do токоизправител.

Въвеждането:

входно напрежение 5.5-30V, изходно широко напрежение 0.5-30V, и двете усилвания също могат да се разбият, като например регулирате изходното напрежение от 18V, след това входното напрежение между 5.5-30V небрежно се променя, ще бъде постоянен изход 18V; след това Например, въвеждате 12V, регулирайте настройките на потенциометъра 0.5-30V произволен изход.

Висока мощност, висока ефективност, по-добра производителност от програмата XL6009 / LM2577. Използване на външен 60V75A MOS с висока мощност, паралелен диод на Schottky SS56 с висок ток. Не 6009 или 2577 програма SS34 може да се сравнява, тъй като според принципа на стъпка нагоре и надолу налягането на MOS и Schottky е по-голямо от сумата на входното и изходното напрежение. Индуктивност на алуминиевия магнитен пръстен от желязо силико, висока ефективност.

Режим на постоянен ток без електрическа свирка.

Можете да зададете текущия размер, използван за ограничаване на изходния ток, задвижване с постоянен ток, зареждане на батерията.

Предлага се с изходна функция против обратно промиване, за зареждане на батерията без допълнителен диод против наводнение.

Параметри на продукта:

Входно напрежение: 5-30V

Изходно напрежение: 0,5-30V

Изходен ток: до дългосрочна стабилност в 3А, за укрепване на топлината може да достигне 4А

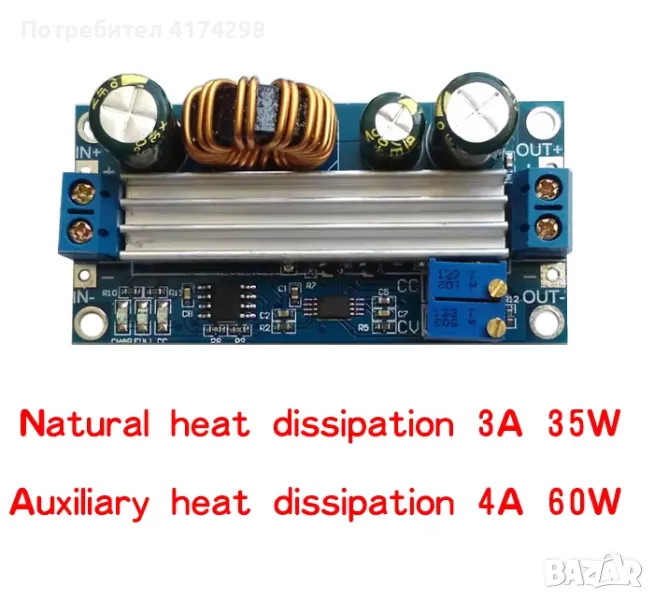

Изходна мощност: естествено охлаждане 35W, засилване на топлината 60W

Ефективност на преобразуване: около 88%

Защита от късо съединение: Да

Работна честота: 180KHZ

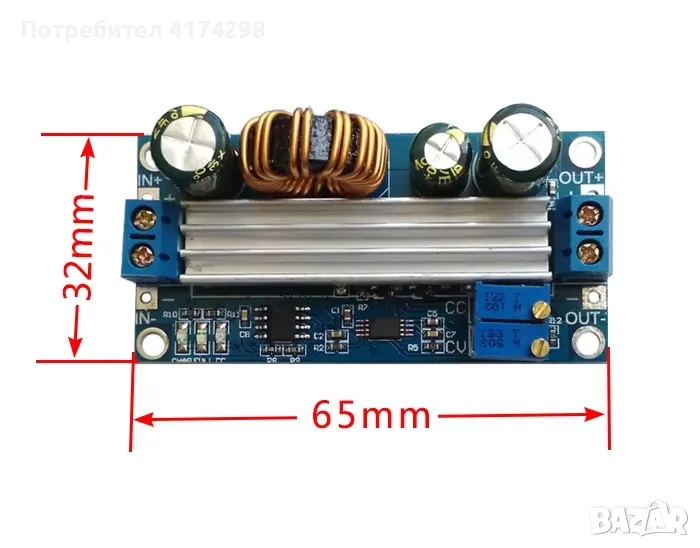

Размер: Дължина * Ширина * Височина 65 * 32 * 21 мм

Тегло: 30гр

Използване на модула:

1. Използва се като общ модул за повишаване и намаляване с възможност за защита от свръхток

Инструкции:

(1) Регулирайте CV потенциометъра за постоянно напрежение, така че изходното напрежение да достигне желаната стойност.

(2) с мултицет 10A изходен ток на късо съединение (директно към двата тестови проводника може да бъде свързан към изхода), като същевременно регулирате потенциометъра с постоянен ток CC, така че изходният ток да постигне предварително определена стойност на защита от свръхток. (Като мултицет показва, че стойността на тока е 2A, тогава използвате модула, когато максималният ток може да бъде само 2A, токът до 2A, когато червеният индикатор за постоянен ток е постоянен, в противен случай светлинният индикатор за постоянен ток е изключен)

Забележка: Когато се използва в това състояние, тъй като изходът има 0.05 ома токов резистор за вземане на проби, свързан към товара ще бъде 0 ~ 0.3V voltage спад, това е нормално явление! Този спад на напрежението не се изтегля надолу от вашия товар, а се намалява до резистора за вземане на проби.

2. Използва се като зарядно устройство за батерии

Функцията за непостоянен ток на модула не може да се използва за зареждане на батерията, поради консумацията на енергия на батерията и зарядното устройство е много голямо, което води до твърде голям ток на зареждане, което води до повреда на батерията, така че началото на батерията да използва постоянен заряд на потока, когато зареждането до определена степен, при автоматично превключване обратно към постоянно зареждане на напрежение.

Инструкции:

(1) За да определите акумулаторната батерия, трябва да презаредите напрежението на батерията и тока на зареждане, ако параметрите на литиевата батерия са 3.7V / 2200mAh, тогава плаващото напрежение от 4.2V, максималният ток на зареждане от 1C или 2200mA.

(2) условия на празен ход, мултицетът за измерване на изходното напрежение, регулирайте потенциометъра с постоянно напрежение, така че изходното напрежение да плава напрежение; (ако литиевата батерия 3.7V се зарежда, изходният обемtage може да се регулира на 4.2V)

(3) с мултицет 10A ток за измерване на тока изходен къс ток на късо съединение (директно към двата тестови провода може да бъде свързан към изхода), като същевременно регулирате потенциометъра с постоянен ток, така че изходният ток да достигне предварително определена стойност на тока на зареждане;

(4) Зареждане Завъртете тока на лампата по фабрична настройка 0,1 пъти тока на зареждане. (Батерията в процеса на зареждане на тока постепенно се намалява и постепенно от зареждане с постоянен ток към зареждане с постоянно напрежение, ако токът на зареждане е настроен на 1A, тогава, когато токът на зареждане е по-малък от 0.1A, синята светлина изключва, зелена светлина Тъй като зареждането на батерията е завършено)

(5) свързан към батерията, зареждане.

(Стъпки 1, 2, 3, 4 са: захранване за прекратяване на входа, изходът не зарежда батерията)

3. Използва се като мощен LED модул за задвижване с постоянен ток

(1) определете работния ток и максималното работно напрежение, необходимо за задвижване на светодиода;

(2) при условия на празен ход, мултицет за измерване на изходното напрежение, регулирайте потенциометъра с постоянно напрежение до изходното напрежение до максималното работно напрежение на светодиода;

(3) измерване на изходния ток на късо съединение с ниво на тока на мултицета 10А, като същевременно се регулира потенциометърът с постоянен ток, така че изходният ток да достигне предварително зададения работен ток на светодиода;

(4) свързан към светодиода, тестовата машина.

(Стъпка 1, 2, 3: входно захранване, LED светлини на изхода без товар.)

Забележка: Този модул използва повече от 3A, 35W, моля, увеличете топлината!

Предпазни мерки:

1. Входът на модула IN- е деактивиран от изхода OUT-, в противен случай функцията за постоянен ток е деактивирана.

2. Уверете се, че времето за захранване на захранването е по-голямо от мощността, необходима за изходния товар!

3. Вход на модула Няма входна функция против обръщане, моля, обърнете внимание на посоката на захранването положителна и отрицателна.

4. Входно напрежение до 8V или повече, модулът може да има максимална изходна мощност, когато входното напрежение е 5V, изходната мощност от около 15W. Стойност на тока на модула от максимум 4A, помещението е ограничено от максималната изходна мощност, като изхода 17V, токът не трябва да бъде по-голям от 2A.

5. Модул със защита от късо съединение на изхода, модулът за защита от късо съединение автоматично изключва изхода, за повторно захранване на модула може да бъде възстановен, ако вашето захранване без защита за ограничение на изходния ток, се препоръчва във входния преден предпазител на модула, подобряване на коефициента на безопасност.

6. Модулът има функция за защита от входно понижено напрежение, по подразбиране е около 4.2V, под тази стойност, той автоматично ще изключи изхода, за да се възстанови отново модулът (имайте предвид, че напрежението на порта на модула, когато входният ток е относително голям, не пренебрегвайте входното напрежение на проводника).

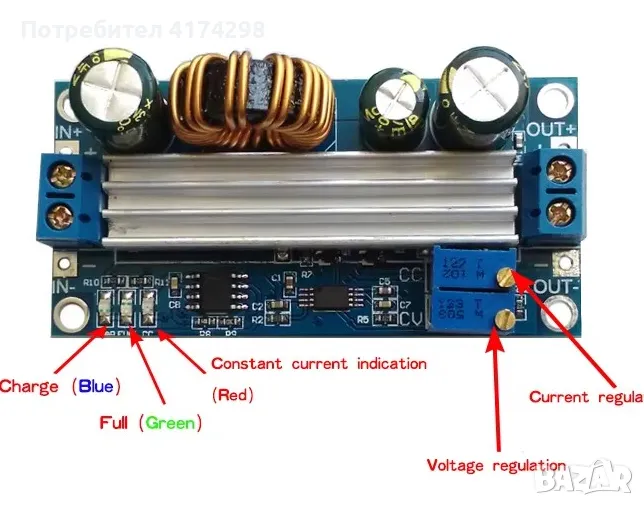

7. Модулът съдържа три индикатора, индикация за състоянието на постоянен ток с постоянно напрежение (червено, светлина в режим на постоянен ток), индикация за зареждане (синьо), пълно с инструкции (зелено, токът на лампата е 0,1 пъти по-голям от зададения ток).
