Модул за генератор на сигнали PWM Честота на импулса с квадратна вълна 1HZ - 150KHZ Регулируема → Обява 48037720

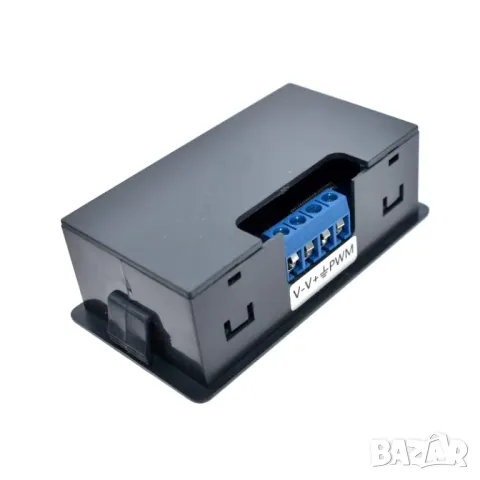

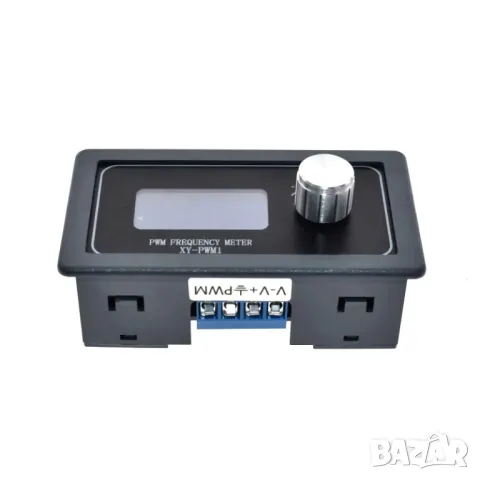

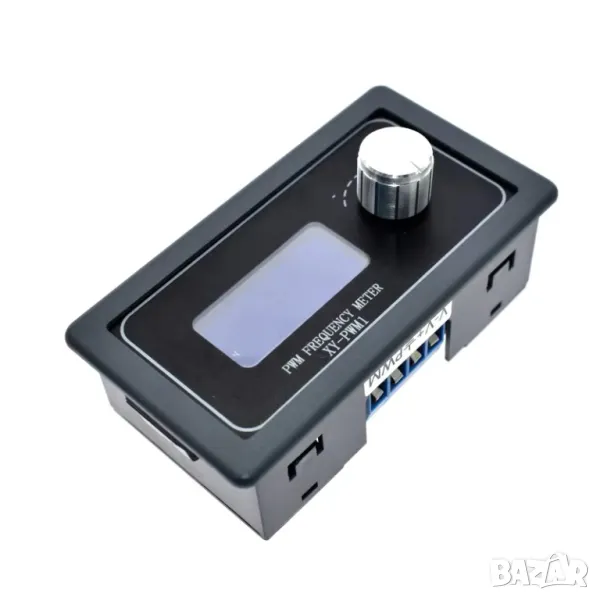

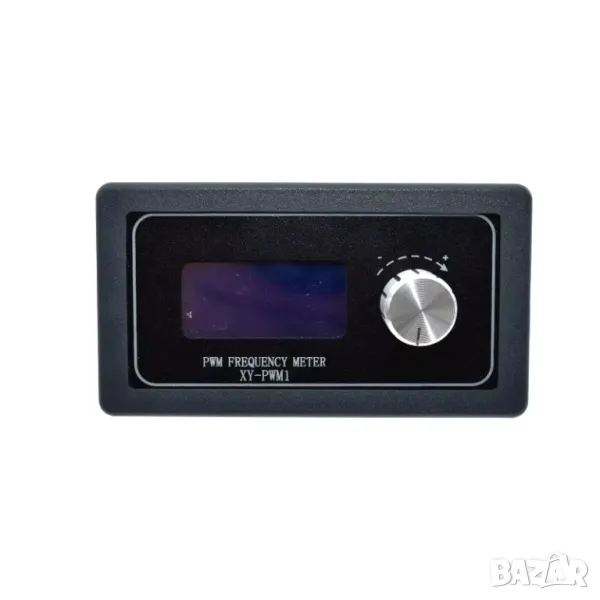

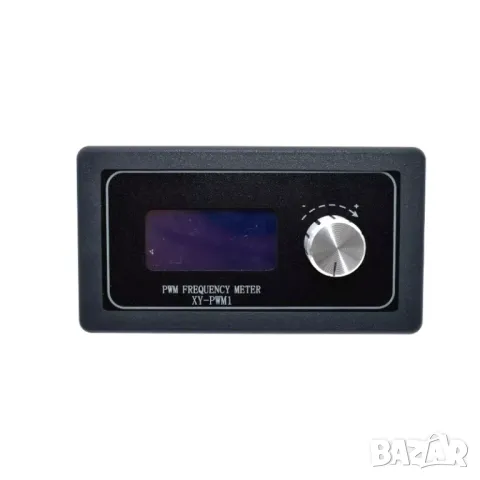

Модул за генератор на сигнали PWM Честота на импулса с квадратна вълна 1HZ - 150KHZ Регулируема
Състояние
Ново
Доставка
Лично предаване; Купувача

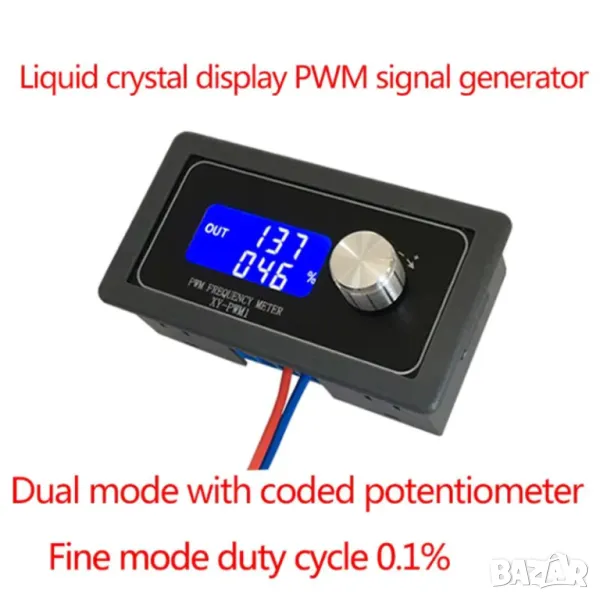

Този универсален генератор на сигнали е прецизен цифров инструмент за генериране на регулируеми правоъгълни (квадратни) импулси. Той предлага широк честотен диапазон от 1 Hz (един импулс на секунда) до 150 kHz, като автоматично се разделя на четири поддиапазона за лесно управление. Основната му функция е да създава PWM (Широчинно-Импулсна Модулация) сигнал, при който може независимо да се задава както честотата, така и работния цикъл (коефициент на запълване от 0% до 100%) с висока точност.
Модулът се управлява лесно чрез четири бутона за настройка на параметрите, като поддържа кратко и продължително натискане за бърза настройка. Всички настройки се запазват в паметта след изключване на захранването. Той работи от широк диапазон DC напрежение от 3.3V до 30V, а изходната амплитуда на сигнала е равна на захранващото напрежение, с изходен ток около 5-30mA. Това го прави изключително гъвкав и подходящ за тестване и разработка на електронни схеми, управление на скоростта на DC двигатели чрез PWM, регулиране на яркостта на LED светлини, генериране на тактови сигнали за микроконтролери (MCU) и всякакви други приложения, изискващи точен импулсен сигнал.
PWM изходът може да задава съответно честота и работен цикъл.
Честотата е разделена на четири области: автоматично превключване:
1.XXX (без десетична запетая): най-малката единица е 1Hz, а обхватът на стойността е 1Hz~999Hz; Минималната единица на
2.X.XX (десетична точка в 100 бита) е 0,01 Khz, а обхватът на стойността е 1,00 Khz~9,99 Khz;
3.XX.X (десетична запетая на десет места): най-малката единица е 0,1 Khz; и обхватът е 10.0KHz~99.9KHz.
4.X.X.X (десетична точка в десет бита и 100 бита): най-малката единица е 1Khz; и обхватът е 1KHz~150KHz.Напр. честотен дисплей: 100 показва импулс на PWM изход 100Hz; 1.01 представлява импулс на PWM изход 1.01K.54.1 представлява импулс на PWM изход 54.1KHz. 1.2.4 показва импулс на PWM изход 124KHz. Коефициент на запълване: 0~100%; Всички настройките се запазват при изключване.

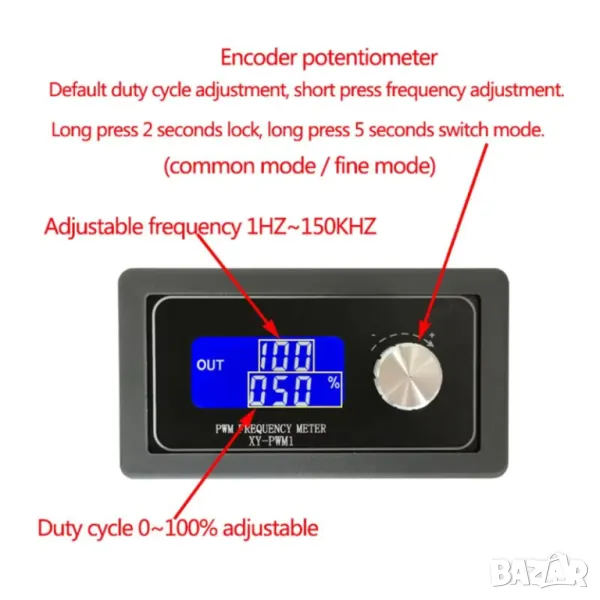

Настройка на параметрите:

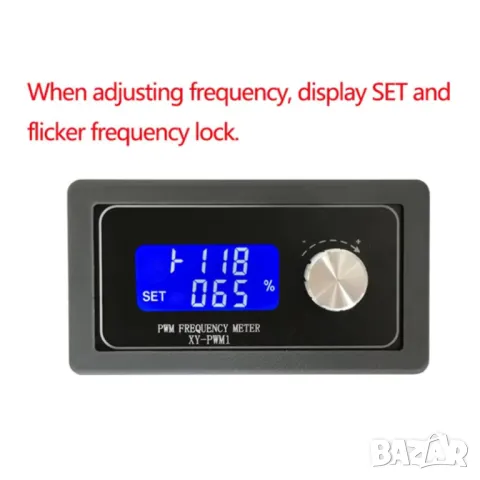

Модулът има четири независими клавиша, използвани за задаване на честотата и работния цикъл, поддържат кратко натискане (увеличаване или намаляване на единица) и продължително натискане (бързо увеличаване или намаляване), много просто, автоматично задаване на параметрите, запазване, загуба на мощност не се губи.
Обхват на приложение:
1. се използва като генератор на правоъгълни сигнали за генериране на правоъгълни сигнали за експериментално развитие.
2. се използва за генериране на сигнали с правоъгълна вълна, които управляват моторни задвижвания.
3. генерира регулируем импулс за използване на MCU;
4.генериране на регулируеми импулси за управление на свързани вериги (ШИМ затъмняване и приложения за регулиране на скоростта).
Спецификация:

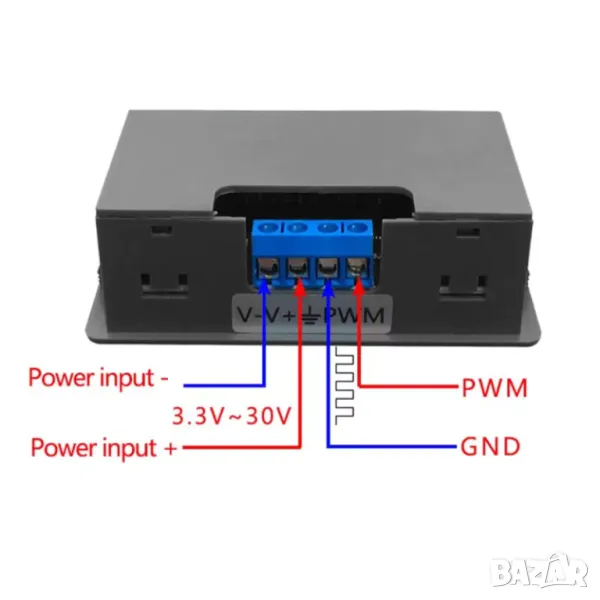

- Работно напрежение: 3.3~30V
- Честотен обхват: 1Hz~150KHz
- Точност на честотата: точността е около 2% във всеки диапазон
- Възможност за натоварване на сигнала: изходният ток може да бъде около 5~30mA

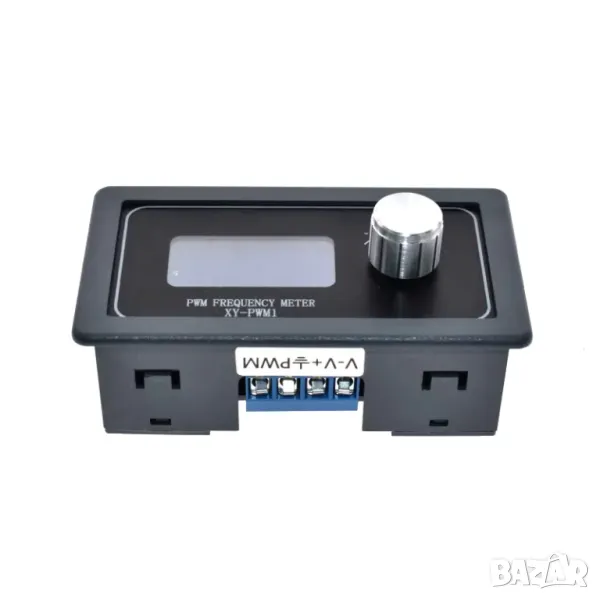

- Изходна амплитуда: Амплитудата на ШИМ е равна на захранващото напрежение
- Околна температура: -20~+70°
- Размери: 3.7x4.3x7.8cm/1.46x1.69x3.07inch
- Цвят: Черен
Код на продукта:6274-3
В bazar са публикувани само част от продуктите които предлагаме. За да видите всички продукти, може да посетите нашия интернет магазин.
- доставка до адрес: €5.00.
- доставка до офис на еконт: €4.00.
- доставка до офис на спиди: €3.00.
- доставка до автомат на спиди: €2.00.
- доставка до BOXNOW: €0.00 (до края на месец март).
изпращам само при минимална стойност на поръчка - над 10 евро
