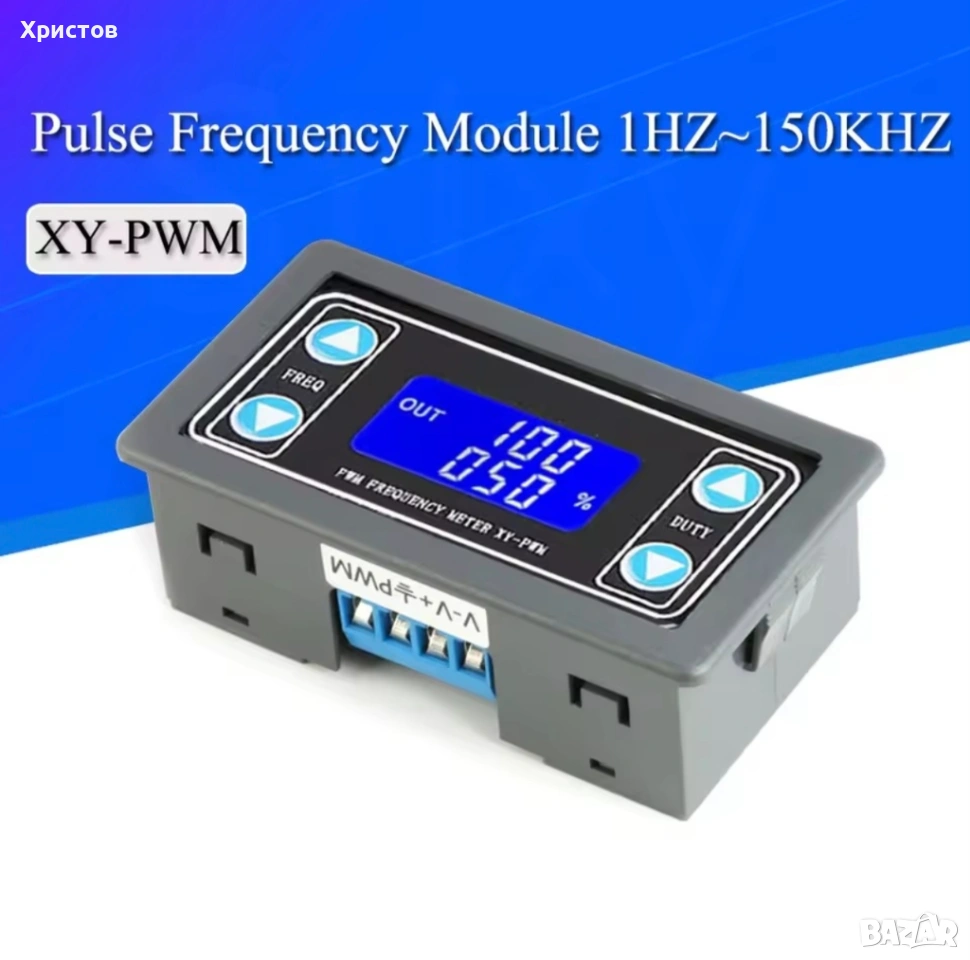

XY-PWM генераторът на сигнали → Обява 54025271

1. Описание:

XY-PWM генераторът на сигнали е устройство, което осигурява електрически сигнали с различни честоти, правоъгълни вълни и изходни нива. Използва се като източник на сигнал или източник на възбуждане за тестване. Широко използван в производствената практика и технологии.

2. Характеристики:

1>. С външен корпус;

2>. LCD дисплей с висока разделителна способност;

3>. Поддържа UART;

4>. Поддържа регулиране на честотата;

5>. Поддържа регулиране на работния цикъл;

6>. Високопрецизно откриване;

7>. Поддържа функция за памет при изключване;

8>. 1-канален PWM изход.

3. Параметри:

1>. Име на продукта: PWM генератор на сигнали;

2>. Модел: XY-PWM;

3>. Работно напрежение: DC 3.3V-30V;

4>.Честотен диапазон: 1Hz~150KHz;

5>.Точност на честотата: 2%;

6>.Диапазон на работен цикъл: 0.00%-100%;

7>.Изходен ток:Около 5-30mA;

8>.Амплитуда на изхода:Същата с входното напрежение;

9>.Размер:79*43*27mm;

10>.Работна температура:-20℃~70℃;

4.Диапазон на задаване на честота:

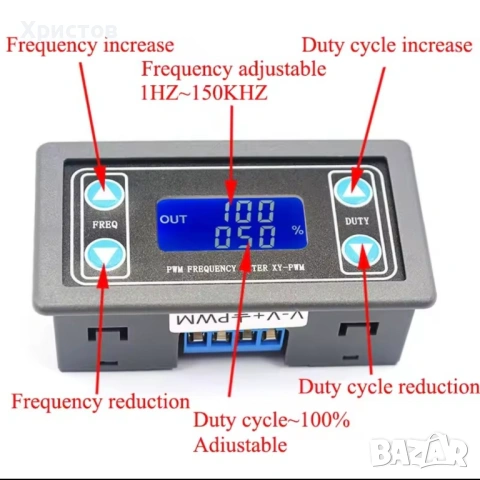

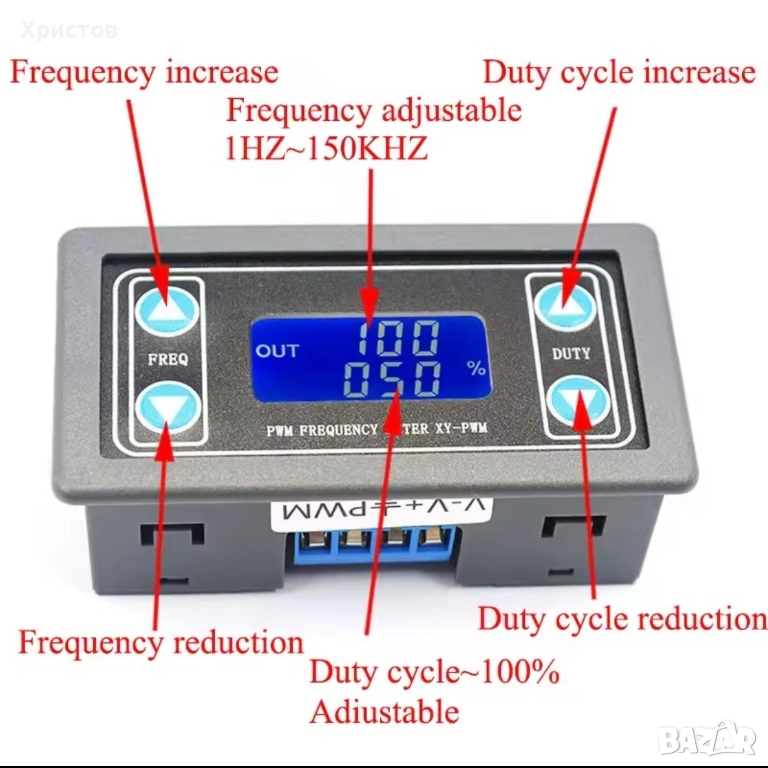

Влезте в интерфейса за настройки, като натиснете кратко произволен бутон „FREQ+“ или „FREQ-“ в нормален режим на работа, за да изберете честотен диапазон. Автоматично превключване на честотния диапазон.

Обърнете внимание на позицията, където се движи десетичната запетая, когато бутонът е натиснат.

Показване „XXX“. Без десетична запетая, минималната честота е 1Hz. Честотният диапазон е 1Hz ~ 999Hz.

Показване на „X.XX“. Десетичната запетая е предпоследната, минималната честота е 0.01KHz. Честотният диапазон е 1.00KHz ~ 9.99KHz.

Показване на „XX.X“. Десетичната запетая е предпоследната, минималната честота е 0.1KHz. Честотният диапазон е 10.0KHz ~ 99.9KHz.

Показване на „X.X.X“. Десетичната запетая е напълно осветена, минималната честота е 1KHz. Честотният диапазон е 1KHz ~ 150KHz.

Например:

Показване на „100“ означава, че изходната честота на PWM е 100Hz;

Показване на „1.01“ означава, че изходната честота на PWM е 1.01KHz;

Показване на „54.1“ означава, че изходната честота на PWM е 54.1KHz;

Показване на „1.2.4“ означава, че изходната честота на PWM е 124KHz;

5. Диапазон на задаване на работен цикъл:

Влезте в интерфейса за настройки, като натиснете кратко произволен бутон „DUTY+“ или „DUTY-“ в нормален режим на работа, за да изберете работен цикъл. Автоматично превключване на честотния диапазон.

Диапазонът на работен цикъл е 0.00%-100%.

6. Използвайте стъпките:

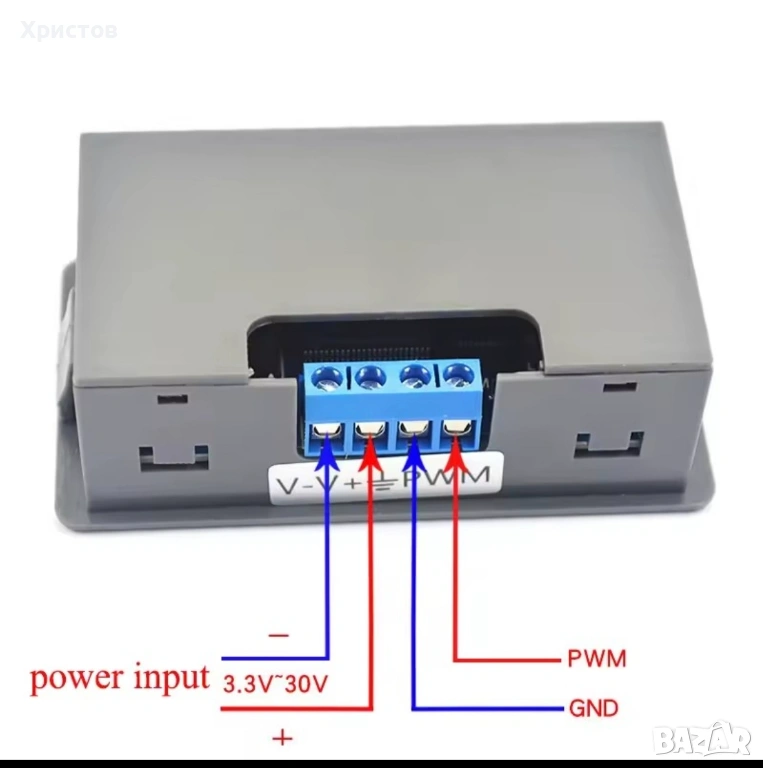

1>. Свържете се към захранването;

2>. Натиснете кратко или продължително бутон „FREQ+“ или „FREQ-“, за да зададете честотата;

3>. Натиснете кратко или продължително бутон „DUTY+“ или „DUTY-“, за да зададете работен цикъл;

4>. Свържете се към товара.

7. UART комуникация и настройки на параметри

Системата поддържа функции за качване на UART данни и настройка на параметри (TTL ниво);

UART: 9600, 8, 1

1>.Задаване на PWM честота:

‘F101’: Задаването на честота е 101Hz. ‘101’ може да се замени с 001~999;

‘F1.05’: Задаването на честота е 1.05KHz. ‘1.05’ може да се замени с 1.00~9.99;

‘F10.5’: Задаването на честота е 10.5KHz. ‘10.5’ може да се замени с 10.0~99.9;

‘F1.0.5’: Задаването на честота е 105KHz. ‘1.0.5’ може да се замени с 1.0.0~1.5.0;

2>.Задаване на PWM работен цикъл:

‘DXXX’: Задаването на работен цикъл е XXX. ‘XXX’ може да бъде 000-100.

Напр.: „D051“ означава, че работен цикъл на PWN е зададен на 51%.

3>. Прочетете зададения параметър:

Изпратете „четене“ и след това вземете параметъра.

4>. Върната стойност:

Връщане „DOWN“: Задаване успешно.

Връщане „FALL“: Задаване неуспешно.

8. Приложение:

1>. Генератор на правоъгълни сигнали, генериращ правоъгълен сигнал за експериментална разработка;

2>. Използва се за генериране на правоъгълен сигнал, който управлява драйвера на двигателя;

3>. Генериране на регулируеми импулси за използване от MCU;

4>. Димер;

5>. Регулатор на скоростта;

9. Забележка:

1>. Едноканалните PWM изходни сигнали са еднакви. Те не могат да се регулират независимо.

10. Опаковка:

1>.1 бр. XY-PWM PWM генератор на сигнали
