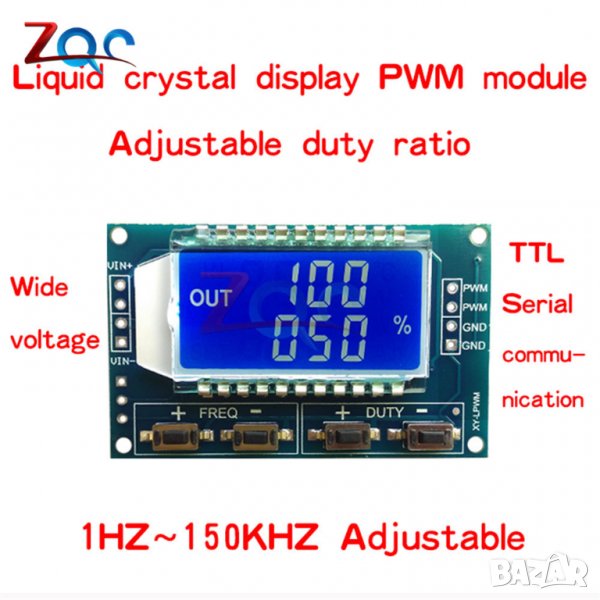

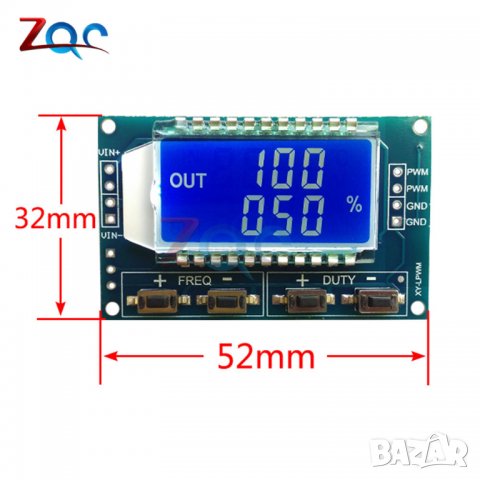

Сигнал генератор 1Hz-150Khz 3.3V-30V → Обява 31356428

Hoogtepunten:

1. Twee onafhankelijke PWM generatoren kan de frequentie, duty cycle;

2. De brede frequentiebereik, hoge nauwkeurigheid;

3. Kan seriële communicatie.


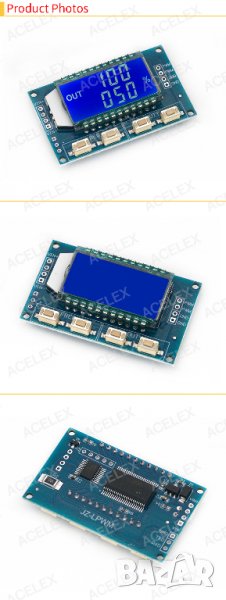

Eerste, de module beschrijving:

Frequentie is verdeeld in drie reeksen:

1. XXX (geen komma): de kleinste eenheid is 1Hz, het bereik 1Hz ~ 999Hz;

2. XX. X (komma in tien): De minimale eenheid is 0.1 Khz; het bereik van 0.1 KHz ~ 99.9 KHz

3. X.X.X. (er zijn drie komma): de kleinste eenheid is 1 Khz; het bereik 1 KHz ~ 150 KHz


Frequentie display voorbeeld:

"100" geeft dat de PWM uitgang puls van 100Hz;

"54.1" geeft dat de PWM uitgang puls van 54.1 KHz;

"1.2.4." Geeft aan dat de PWM puls uitgang 124 KHz

Duty Cycle in het bereik: 0 tot 100;

Drie frequenties duty cycle is hetzelfde, alle parameters niet-vluchtig.

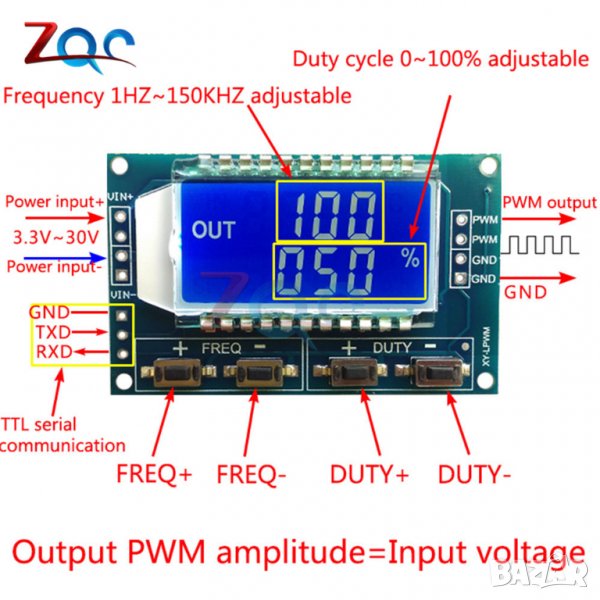

Tweede, de module parameters:

1. Werkspanning: 5--30V, ondersteuning micro USB 5.0 V voeding;

2. Frequentiebereik: 1Hz ~ 150 KHz;

3. De frequentie nauwkeurigheid: ± 2%;

4. Uitgangsstroom: <30mA;

5. Output amplitude: Standaard 5Vp-p (instelbaar);

6. Temperatuur:-30 ~ + 70 °.

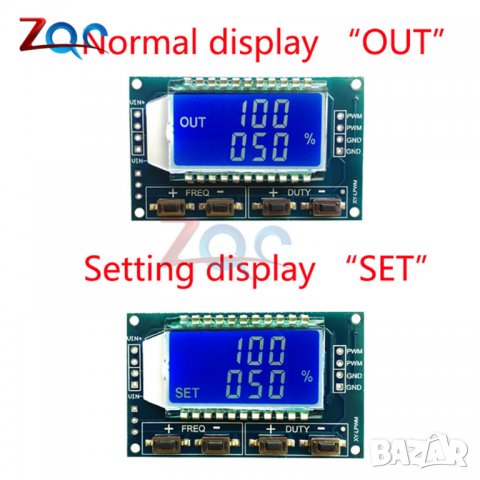

Derde, de parameter instellingen:

Module heeft drie knoppen [Set], [Up], [Down];

1. Druk
   op [Set] toets om de display vier parameters (FR1: PWM1 frequentie;
   dU1: PWM1 duty cycle; FR2: frequentie van PWM2; dU2: PWM2 duty cycle),
   voordat de overdracht parameters, zal er overeenkomstige parameter naam
   flash.
2. Druk op [Up], [Down] toetsen om de huidige parameter waarde (lange druk kan snel optellen of aftrekken snelle).

3. Twee
   PWM hebben elk drie vooraf ingestelde frequentie, de frequentie
   display-interface, lange druk op [SET] toets om te schakelen tussen drie
   soorten frequenties, drie soorten frequentie duty cycle is dezelfde
   waarde. (XXX: bereik 1Hz ~ 999Hz; XX. x: range 0.1 Khz ~ 99.9 Khz;
   X.X.X.: bereik 1 Khz ~ 150 Khz,).

Vierde, de scope:

1. Als blokgolf signaal generator die genereert een blokgolf signaal;

2. Om een signaal naar de stappenmotor driver;

3. Verstelbare pulsopwekking voor chip gebruik;

4. Produceren variabele puls signaal, de controle-gerelateerde circuit (PWM dimmen, snelheid).


Vijfde, de seriële

Baudrate: 9600 bps

Databits: 8

Stop bits: 1

Pariteit bit: geen

Flow control: geen

1, set de PWM frequentie

"S1FXXXT": instelling PWM1 frequentie van XXX HZ (001 ~ 999)

"S1FXX. XT": de frequentie van PWM1 XX. X KHZ (00.1 ~ 99.9)

"S1F: X.X.X.T": instelling PWM1 frequentie van XXX KHZ (0.0.1 ~ 1.5.0 ..)

'S1': PWM1

'S2': PWM2

'F': Frequentie

'D': Duty Cycle

'T' is het einde vlag

1. Set de PWM duty cycle


"S1DXXXT": instelling PWM1 duty cycle XXX; (001 ~ 100)

"S2DXXXT": set PWM2 duty cycle XXX; (001 ~ 100)

Instelling succesvolle terugkeer: DOWN;

Instelling failback: VALLEN.
