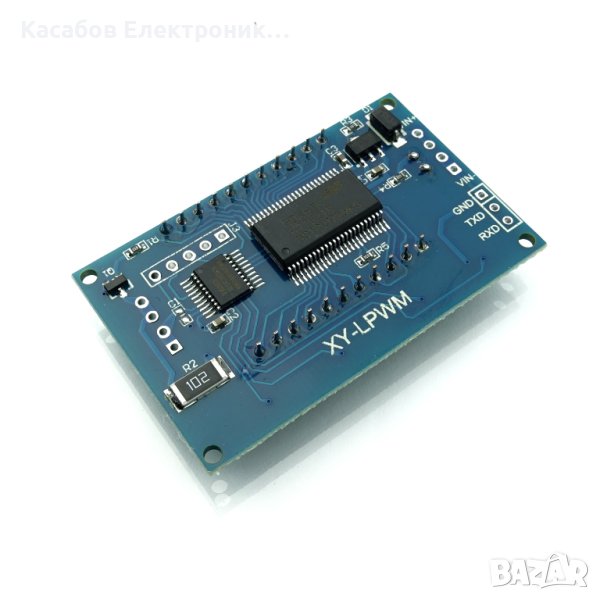

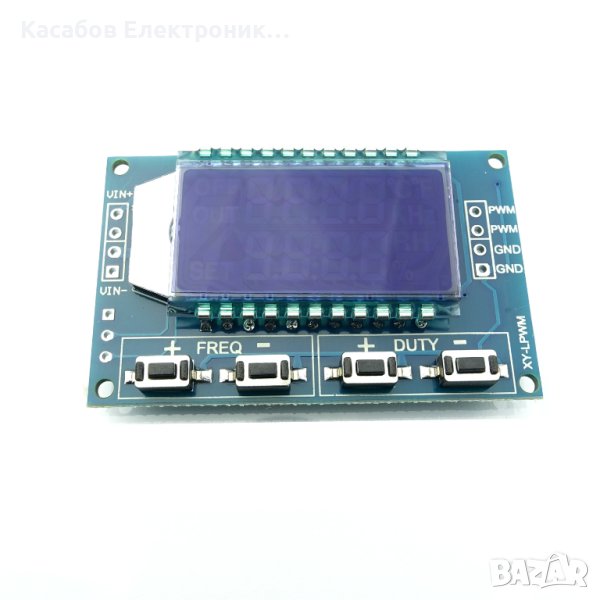

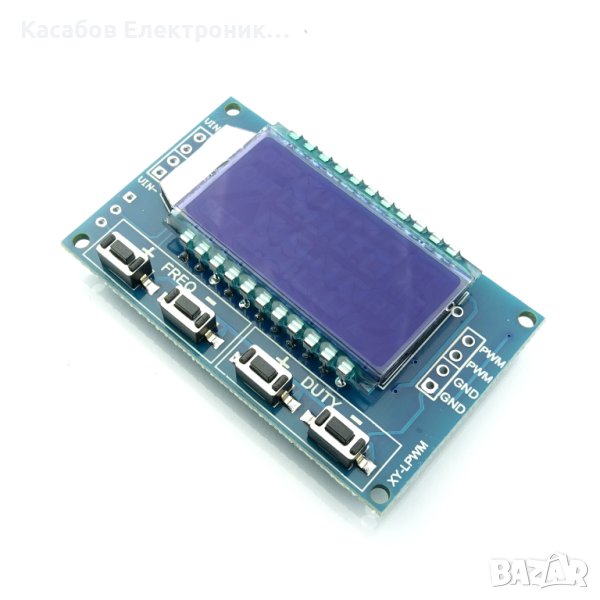

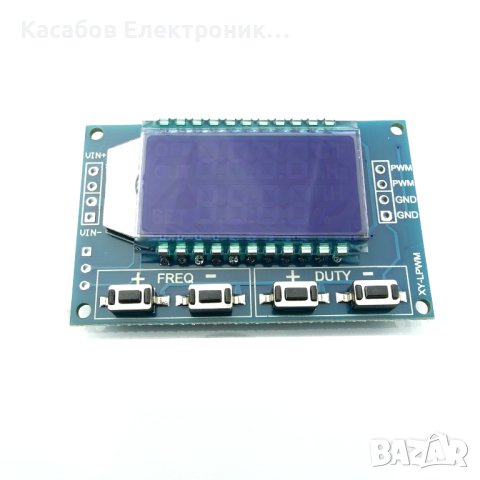

ШИМ Генератор 1Hz-150kHz 3.3V-30V TTL LCD XY-LPWM → Обява 43511026

Генератор на ШИМ сигнал с голям LCD дисплей с подсветка и лесен за настройване. Работи в диапазона 1Hz - 150kHz.

Има TTL сериен комуникационен конектор, позволяващ настройка с помощта на микроконтролер.

Благодарение на него е възможно да се управляват светодиоди, двигатели и др.

Захранване в диапазона от 3.3V до 30V - в зависимост от входното напрежение, получаваме същата амплитуда на изходното напрежение.

• Захранващо напрежение от 3.3V до 30V

• Честота: 1Hz - 150kHz

• Регулируемо запълване на импулса от 0% до 100%

• Изходен ток: 10-30mA

• Vpp: в зависимост от входното напрежение

• LCD дисплей с подсветка

• Размери: 40мм x 30мм


Инструкции:

Бутон

FR1: честота на канал 1;

dU1: запълване на импулса на канал 1;

FR2: честота на канал 2;

dU2: запълване на импулса на канал 2;

Бутоните UP/DOWN променят настройката на избраната стойност

Скорост на комуникация: 9600 bps

data bits: 8

Stop bit: 1

Check digit: none

Flow control: none

Настройки на честотата на ШИМ

F101: set frequency to 101HZ (001 to 999)

F1.05: set frequency to 1.05KHZ (1.00 to 9.99)

F10.5: set frequency to 10.5KHZ (10.0 to 99.9)

F1.0.5: set frequency to 105KHZ (1.0.0 to 1.5.0)

2. настройка за запълване

DXXX: задайте работен цикъл на ШИМ на XXX: (001 до 100)

Пример D050, настройка за запълване 50%.

3.четене на параметри

Изпратете низ „read“, за да прочетете настройката.

Настройката се връща успешно: Down;

Setup failed връща: FALL.
