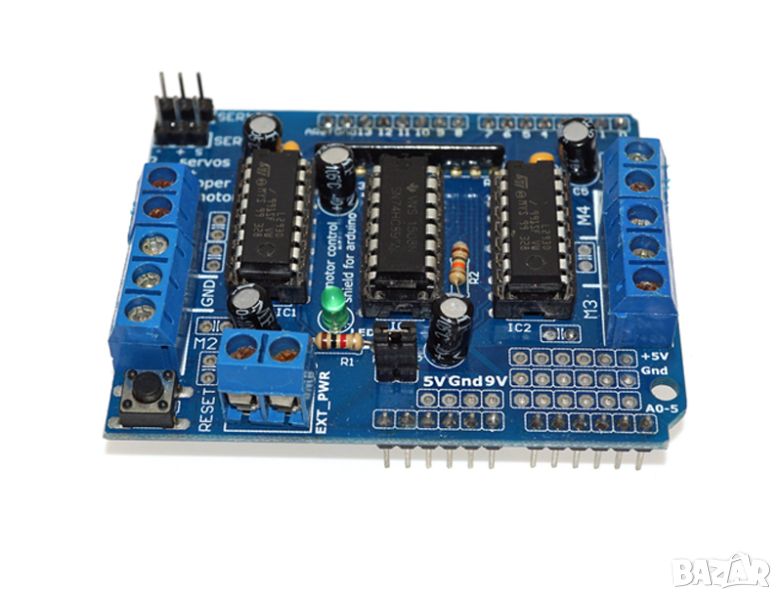

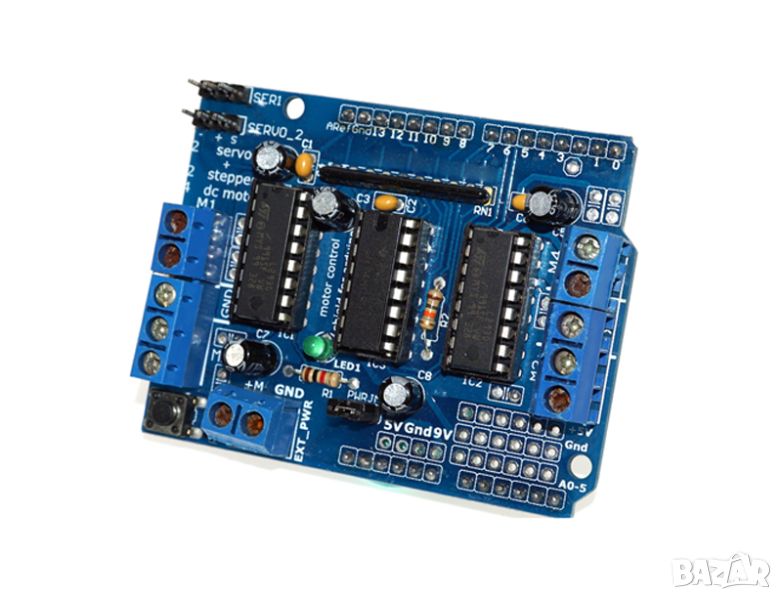

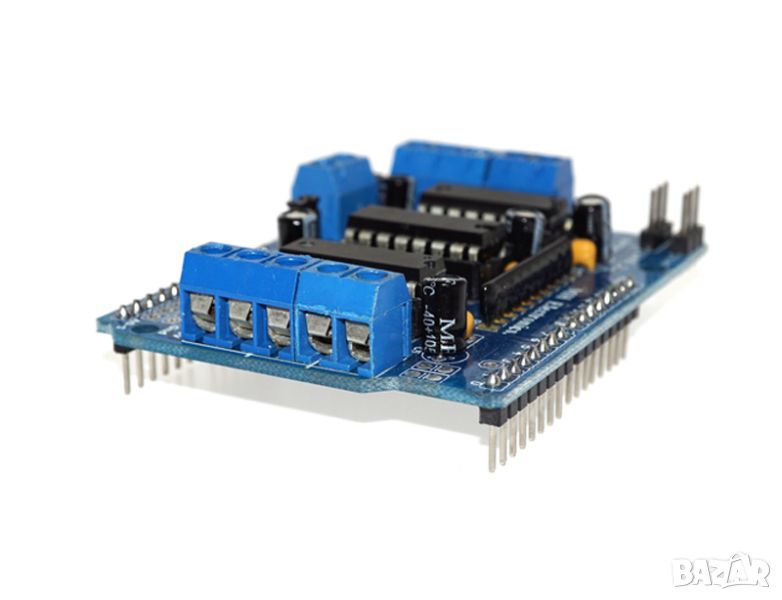

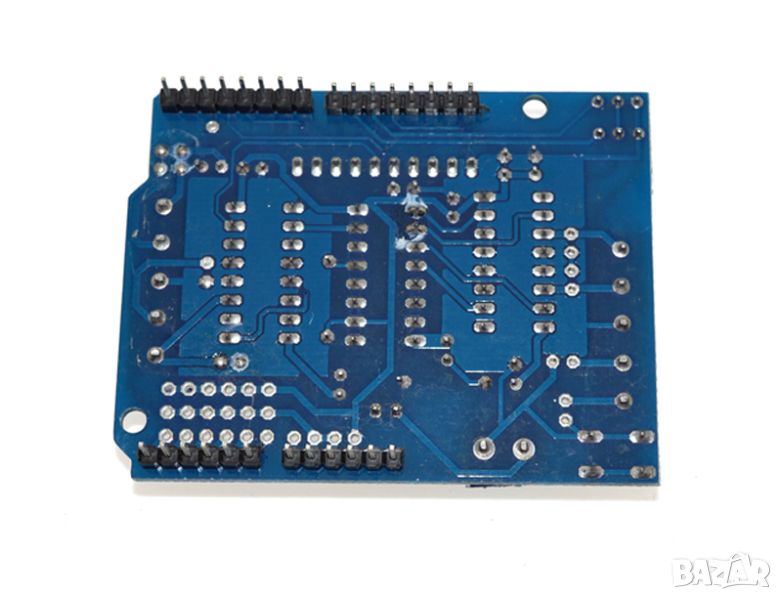

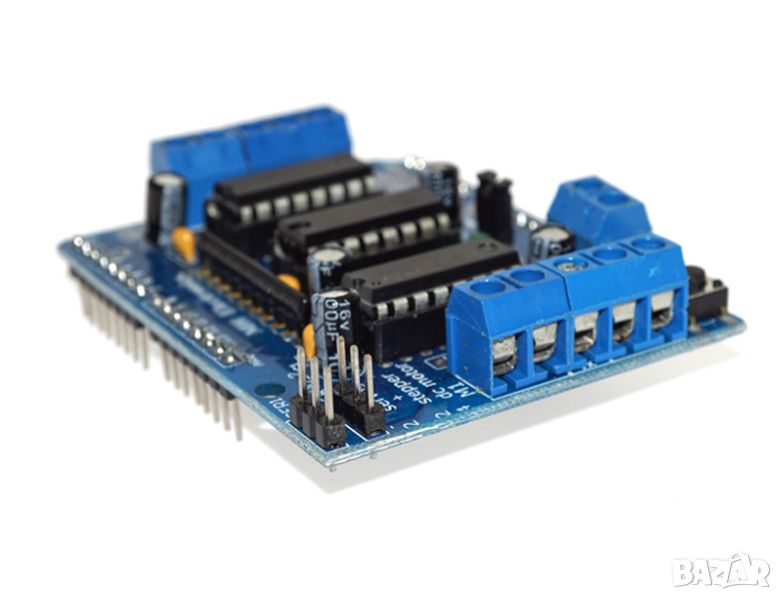

Arduino Motor Drive Shield Expansion Board L293D For Mega2560 UNO → Обява 46807021

L293D е монолитен интегриран, високо напрежение, голям ток, 4-канален драйвер. По принцип това означава, че с помощта на този чип можете да използвате DC двигатели и захранвания до 36 волта, това са някои доста големи двигатели и чипът може да достави максимален ток от 600 mA на канал, чипът L293D също е това, което е известно като тип H-Bridge. H-мостът обикновено е електрическа верига, която позволява да се приложи напрежение към товар във всяка посока към изход, напр. мотор.

1.2 Интерфейс за 5V серво връзка към специален таймер с висока разделителна способност – без трептене!

2. Може да задвижва 4 DC двигателя или 2 стъпкови двигателя или 2 серво

3. До 4 двупосочни DC мотора с индивидуален 8-битов избор на скорост

4. До 2 стъпкови двигателя (еднополярни или биполярни) с единична намотка, двойна намотка или преплитане.

5.4 H-мостове: на мост осигурява 0,6 A (1,2 A пиков ток) с термична защита, може да работи с двигатели от 4,5 V до 36 V DC

6. Изтеглящите резистори държат двигателите изключени по време на включване

7. бутон за нулиране

8. 2 външни терминални захранващи интерфейса, за отделни логически/моторни захранвания
