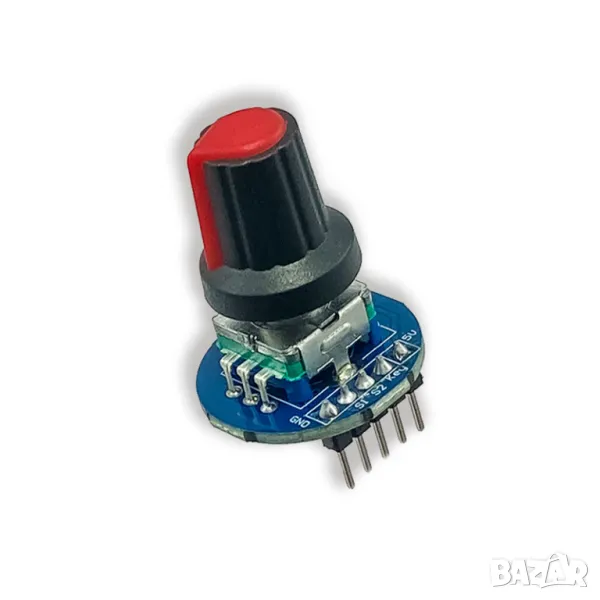

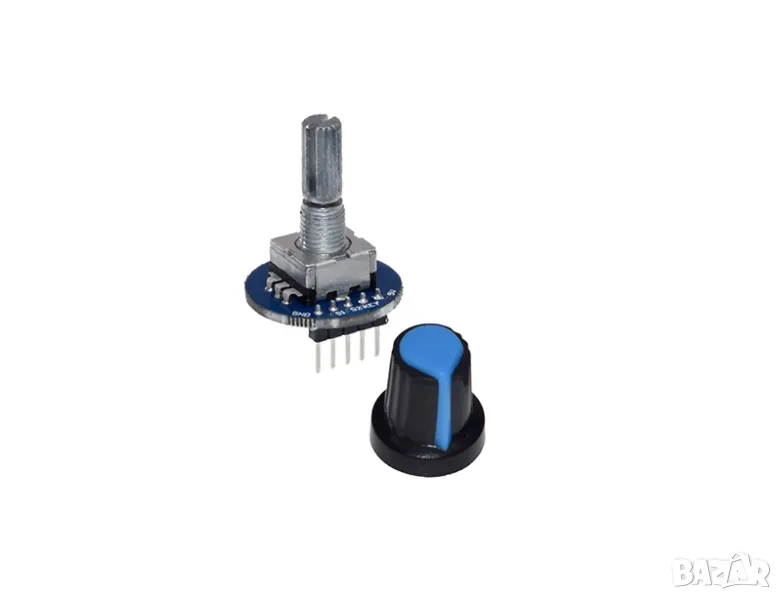

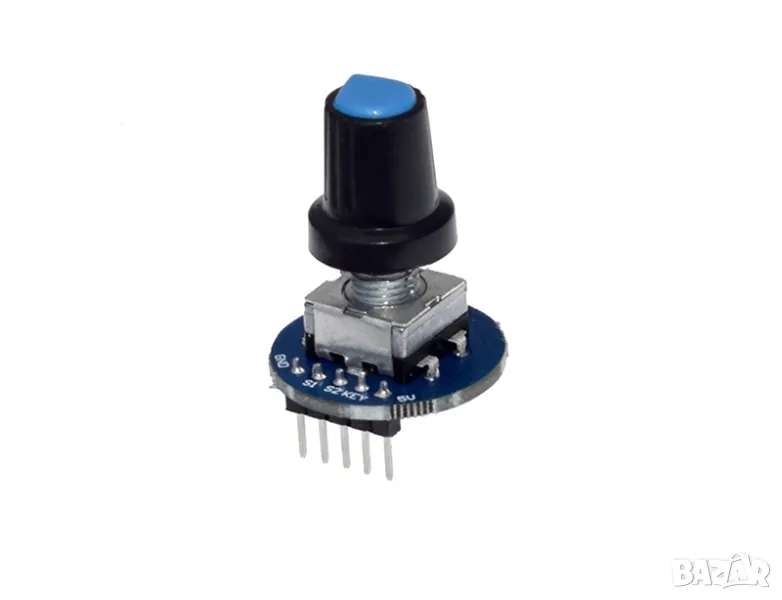

Mодул на ротационен енкодер EC11 за Arduino → Обява 46914460

Този модул с ротационен енкодер EC11 е перфектен инструмент за добавяне на прецизно управление чрез завъртане във вашите електронни проекти. С него можете да управлявате менюта, регулирате стойности или контролирате движение с висока резолюция. Комбинира енкодер с бутон (натискане на осите), което го прави изключително гъвкав за различни приложения. Идеален за Arduino, Raspberry Pi и други микроконтролери.

Защо да изберете този енкодерен модул EC11?

• Прецизно управление чрез завъртане: Енкодерът генерира импулси при завъртане на оста, позволявайки ви да откривате посоката и скоростта на въртене с голяма прецизност. Перфектен за регулиране на стойности като звук, яркост или скорост.


• Вграден бутон за многофункционалност: Оста на енкодера може да бъде натисната като бутон, което добавя още едно измерение на контрол. Можете да използвате завъртането за регулиране и натискането за потвърждение или превключване на режими.

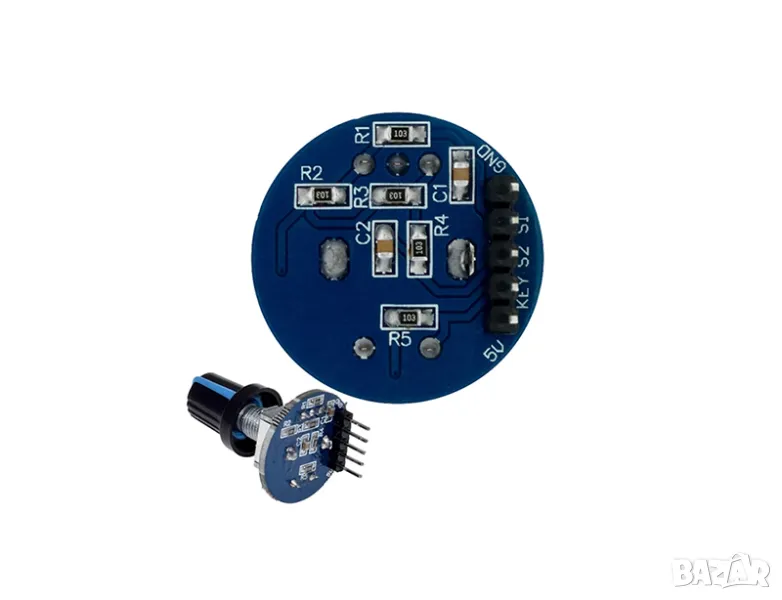

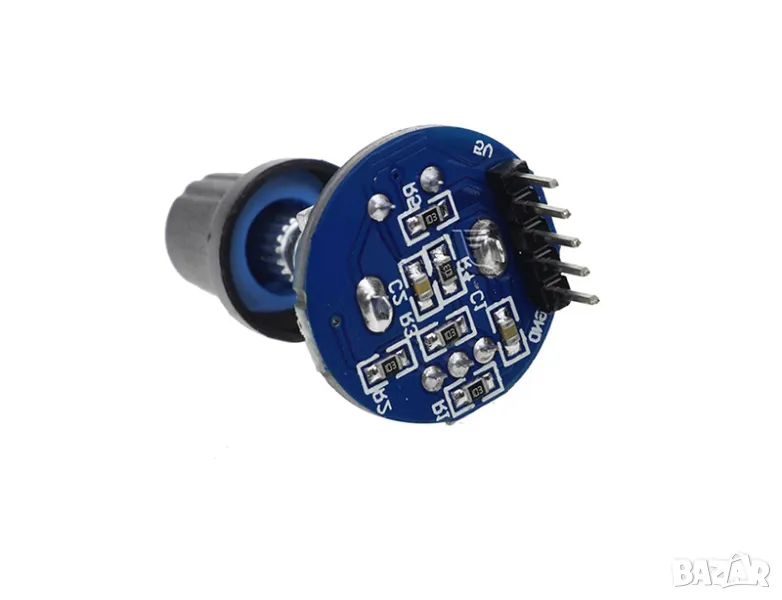

• Лесно свързване и обработка на сигнала: Модулът включва всички необходими компоненти (резистори, филтри) за чист и стабилен сигнал. Свързва се с микроконтролера само с 5 пина (VCC, GND, CLK, DT, SW), които предоставят цифрови сигнали.


• Висока механична издръжливост: Енкодерът EC11 е известен със своята здрава механична конструкция и удоволство от завъртане. Предназначен е за интензивна употреба в потребителски интерфейси.


Основни Характеристики:

• Тип: Инкрементален ротационен енкодер с бутон


• Захранване: 3.3V - 5V DC


• Изходи: Цифрови (CLK, DT за въртене; SW за бутон)


• Ъглова стъпка: 20 стъпки на пълно завъртане (18° на стъпка)


• Механичен живот: > 30,000 цикъла


• Размери: Стандартни за монтаж на PCB


За Какво Може Да Се Използва Този Модул?

Този модул е идеален за:

• Регулиране на параметри в аудио системи и синтезатори


• Навигация в менюта на дисплеи


• Контрол на роботи и CNC машини


• Интерактивни проекти и потребителски интерфейси


• Заместител на потенциометри за цифров контрол


Добавете професионално управление чрез завъртане към вашите проекти!

Не се ограничавайте до бутони и потенциометри. С този енкодер ще имате гладък и прецизен контрол.

1. Работно напрежение: 5V

2. Брой на импулса за един кръг: 20

3. Ротационният енкодер може да брои времената на изходния импулс, като се върти положително и отрицателно. Този метод на броене няма ограничение, може да се нулира и да се върне към първоначалното състояние, ако съвпада с ключа на енкодера (тоест ще брои от 0)

4. Принцип на работа: Инкременталният енкодер е вид въртящ се сензор, който трансформира изместването на въртене в серия от цифров импулсен сигнал. Тези импулси се използват за управление на ъгловото изместване. В енкодера Eltra трансформациите на ъгловото изместване приемат фотоелектричния принцип на сканиране. Системата за четене се основава на въртенето на радиалната разделителна плоча на алтернативен светлинен прозорец и несветещ прозорец и едновременно с това ще бъде изложена на източник на инфрачервена светлина. Светлината ще отразява картината на плочата върху повърхността на приемника. Приемникът е покрит с дифракционна решетка и има същата ширина на прозореца с плочата. Работата на приемника е да открие промяната на въртенето на светлинната плоча, след което да трансформира промяната на светлината в електрическа промяна. Увеличете сигнала от ниско ниво до високо ниво и генерирайте квадратен импулс без никакви смущения. Този процес се нуждае от верига за справяне. Системата за четене обикновено приема диференциален метод, тоест сравнява два различни сигнала, които имат една и съща форма на вълната, но фазовата разлика е 180 градуса, за да се подобри качеството и стабилността на изходния сигнал. Отчитането се формира на базата на разликата между два сигнала, така че елиминира смущенията.
